6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2 6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK 282 6.1.3.3 Pipettemagasin med 20 garager til 20xx-pipet ter 1 6 Fig. 6.1 - 12 Pipettemagasin ti…
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
281
6.1.3.2 Pipettemagasin med 12 garager til 20xx-pipetter
6

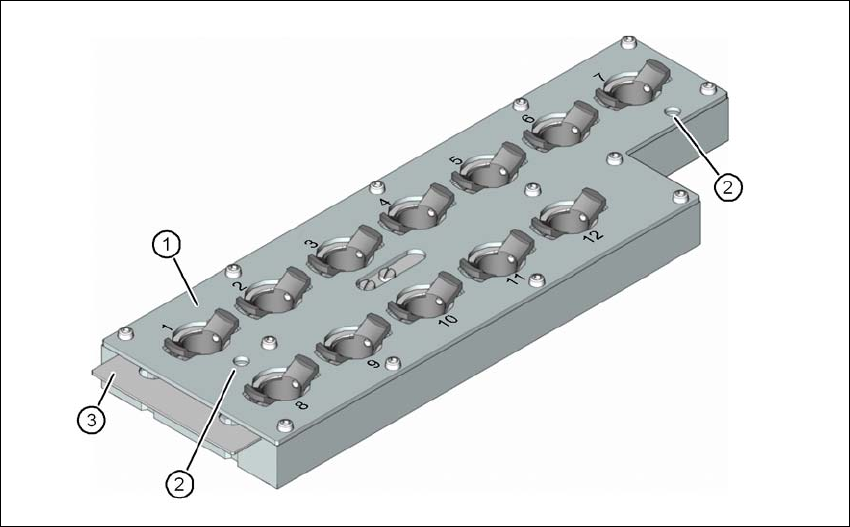

Fig. 6.1 - 11 Pipettemagasin til 20xx-pipetter med 12 garager - låseplade åbnet
(1) 12 garager til 20xx-pipetter
(2) Pasmærker (kun synlig, når låseplade er åben)
(3) Låseplade
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
282
6.1.3.3 Pipettemagasin med 20 garager til 20xx-pipetter
1
6
Fig. 6.1 - 12 Pipettemagasin til 20xx-pipetter med 20 garager - låseplade åbnet
(1) 20 garager til 20xx-pipetter
(2) Pasmærker (kun synlig, når låseplade er åben)
1. På forespørgsel
(2)
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
283
6.1.3.4 Pipettemagasin med 9 garager til 28xx-pipetter
6
Fig. 6.1 - 13 Pipettemagasin til 28xx-pipetter
(1) 5 garager til 28xx-pipetter med en maksimal pipettelængde på 12,5 mm
(garagenumre 1, 5, 6, 8 og 9)
(2) 4 garager til 28xx-pipetter med en maksimal pipettelængde på 16,5 mm
(garagenumre 2, 3, , 4 og 7)
(3) Pasmærker (kun synlig, når låseplade er åben)
(1)
(2)
(3)
(3)
