6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2 6.2 Waffle-pack-veksler (WPC5/WPC6) Fra softwareversion SR.710.0 Udgave 12/2016 DK 306 6.2.6.2 Elektriske tilslutningsværdier 6 6.2.6.3 Tillad te påvirkninger (mi…
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.2 Waffle-pack-veksler (WPC5/WPC6)
305
6.2.6 Tekniske data
6.2.6.1 Mål, vægt
6
Mål - WPC5/WPC6
Længde x bredde
Højde
Ved 900 mm PCB-transporthøjde
Ved 930 mm PCB-transporthøjde
Ved 950 mm PCB-transporthøjde
1520mm x 360mm
1430 mm
1460 mm
1480 mm
Vægt WPC5
Basisudstyr (med kassetter og flademagasinholdere)
Fuldt udrustet (med flademagasinholdere og kassette med komponenter)
Ca. 270 kg
Ca. 320 kg
Vægt WPC6
Basisudstyr (med kassetter og flademagasinholdere)
Fuldt udrustet (med flademagasinholdere og kassette med komponenter)
Ca. 280 kg
Ca. 330 kg
Fladebelastning - WPC5/WPC6 25 N/cm²
Vægt - flademagasinholder 0,8 kg
Flademagasinholderens mål (LxBxH) 360 mmx 260 mm x 6 mm
Flademagasinholderens mål (LxBxH) 347 mm x 235 mm x 15 mm
Flademagasinholderens højde inklusive komponent
Standard (alle niveauer optaget)
WPC5
WPC6
Høje komponenter (udeladelse af niveauer)
WPC5
WPC6
Høje komponenter
(på forespørgsel med Very High Force TwinStar (VHF TH)
*a
WPC5
*b
WPC6
*b
15 mm
15 mm
29 mm
29 mm
45 mm
45 mm
Deling mellem to niveauer 17 mm (± 2 mm)
Lagerkapacitet 28 flademagasinholdere
Skiftetid - flademagasinholdere
Over 1 niveau
Over 10 niveauer
Over 27 niveauer
1,9 s
2,3 s
2,8 s
*)a Fra serienummer B3xxx (WPC5) / C3xxx (WPC6)
*)b 45 mm refererer til fødeakslen (komponenthøjde + højde flademagasin).
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.2 Waffle-pack-veksler (WPC5/WPC6) Fra softwareversion SR.710.0 Udgave 12/2016 DK
306
6.2.6.2 Elektriske tilslutningsværdier
6
6.2.6.3 Tilladte påvirkninger (miljø)
6
Tilslutningsspænding 3 x 200 V~ ± 5 %; 50/60 Hz (Japan)
3 x 208 V~ ± 5 %; 50/60 Hz (U.S.A)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Nominel skineffekt
1,5 kVA
Nominel virkeeffekt
1,0 kW
Rumtemperatur Mellem 15°C og 35°C
Luftfugtighed 30 - 75%
(Gennemsnitligt ikke over 45%, så kondensering på maski-
nen under alle omstændigheder er udelukket.)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.2 Waffle-pack-veksler (WPC5/WPC6)
307
6.2.7 Rangeringsradier for WPC5/WPC6
6

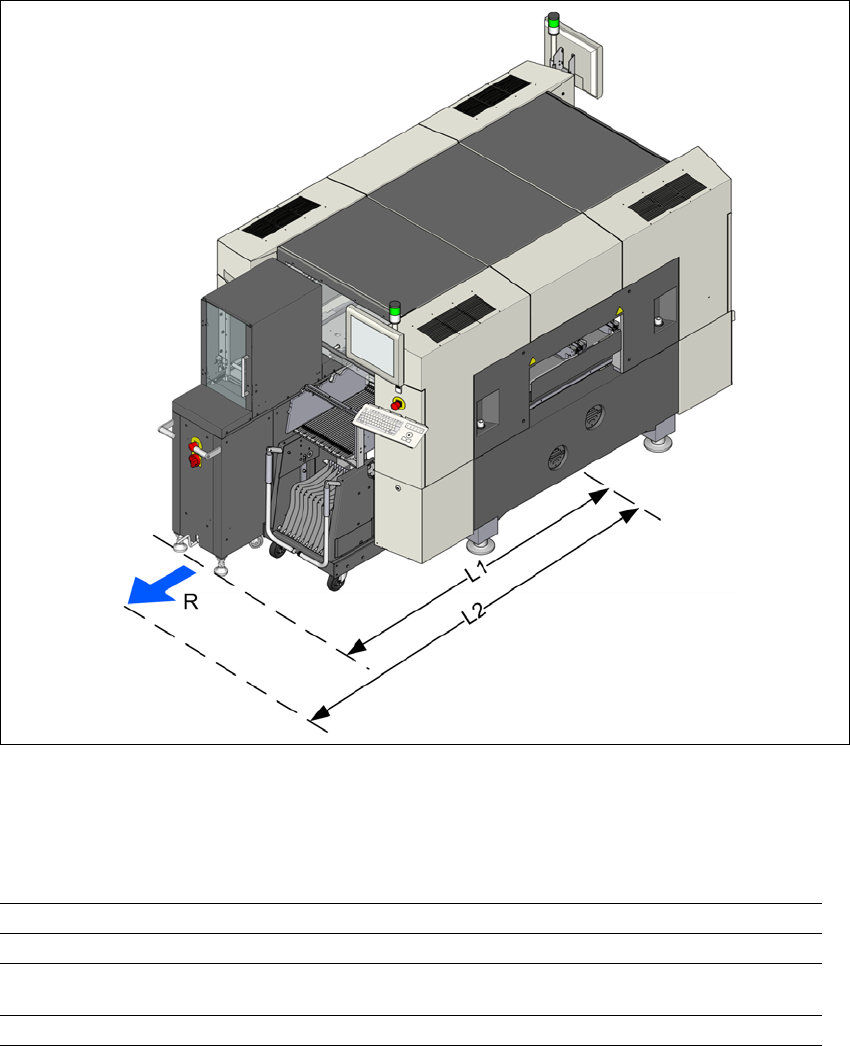

Fig. 6.2 - 3 Rangeringsradier for WPC5/WPC6 ved SX1/SX2 -automater
Rangeringsradierne R for WPC5/WPC6 ved SX1/SX2-automater udgør:
6
6.2.8 Installationsanvisninger til WPC5/WPC6
WPC5/WPC6 kan kobles på den venstre side (til placeringssted 1 eller 2) af SX-automaten.
placeringssted 1 placeringssted 2
Rangeringsradius R 750 mm 750 mm
Afstand L1: maskinmidte til
WPC yderkant
1860 mm 1860 mm
Afstand L2: Maskinmidte til væg 2610 mm 2610 mm
