6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M Fra softwareversion SR.710.0 Udgave 12/2016 DK
314
6.3.4 Dimensioner med JTF-M/JTF-S
6

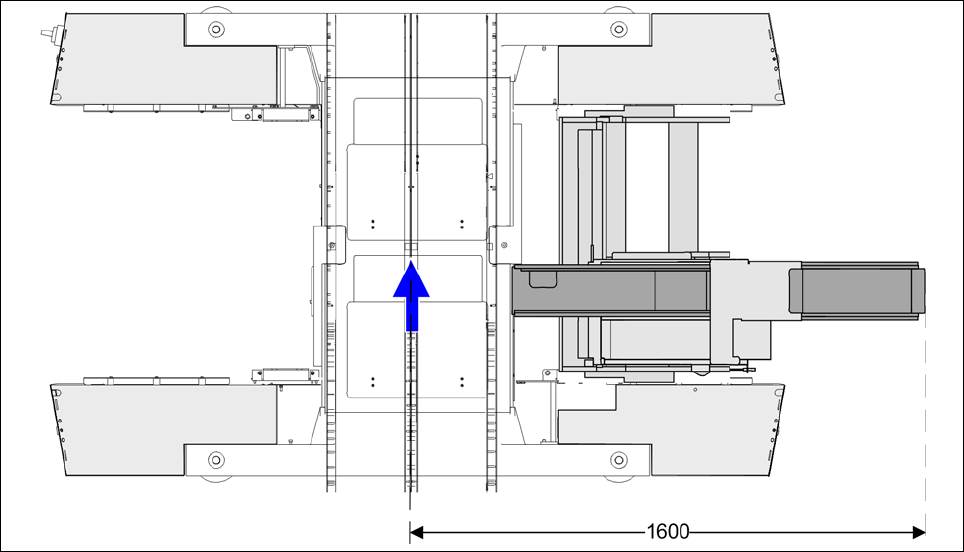

Fig. 6.3 - 2 SX-automatens dimensioner med JTF-M/JTF-S
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.4 SIPLACE Power Connector X
315
6.4 SIPLACE Power Connector X
Artikel Nr. 03105655-01 SIPLACE Power Connector X
6.4.1 Beskrivelse
Ved hjælp af SIPLACE Power Connector X kan fejlafhjælpningerne, klargøringsforberedelsen og
feeder kitting gennemføres til SIPLACE X-fødemoduler i maskinen, uden at produktionen skal
standses.
6.4.2 Oversigt
6

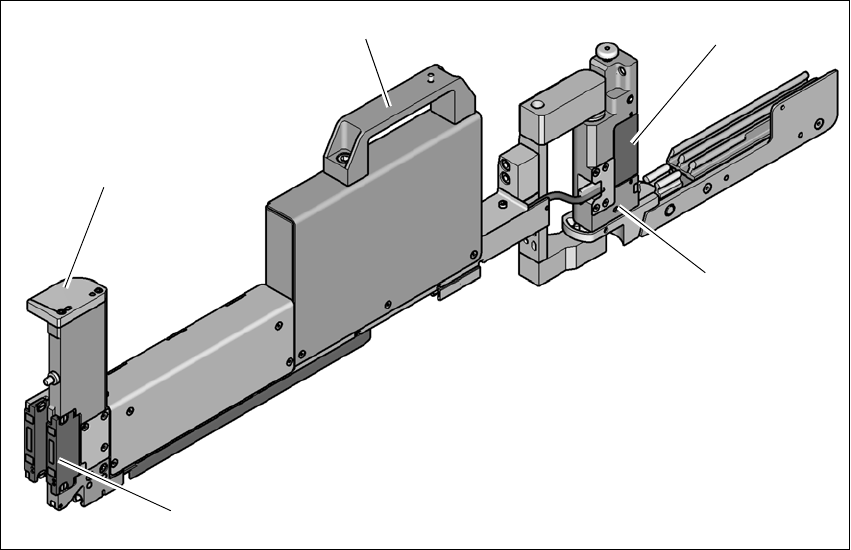

Fig. 6.4 - 1 SIPLACE Power Connector X
(1) Håndtag
(2) Mærke-plade
(3) EDIF til docking af SIPLACE X-fødemodulet
(4) Sving-mekanisme
(5) EDIF til docking i maskinen
(1)
(2)
(3)
(4)
(4)
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.4 SIPLACE Power Connector X Fra softwareversion SR.710.0 Udgave 12/2016 DK
316
6.4.3 Tekniske data
Længde 648,4 mm (indklappet)
866,9 mm (udklappet)
Højde 188,4 mm
Bredde 34,4 mm
Påkrævet sporbredde 3
Vægt 3,2 kg
