6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.7 Forbindelsesstation til komponentvogn SIPLACE SX Fra softwareversion SR.710.0 Udgave 12/2016 DK
324
6.7.4 Advarselsskilte 206
6

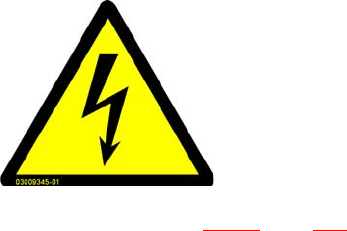

– Pos. W206 på fig. 6.7 - 4, side 323, artikel-nr. 03009345-01
– 1x på forbindelsesstationen til komponentvognen SIPLACE SX
– 3 x på afdækningerne til energiforsyningen.
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryde-
ren er slået fra.
Afbryd maskinen, før servicearbejde gennemføres
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.8 3D-koplanaritets-lasermodul
325
6.8 3D-koplanaritets-lasermodul
Artikel-nr. 519919-xx 3-D koplan
3D-koplanaritets-lasermodulet arbejder med et laserdirektiv. Dermed er det muligt at generere og
analysere en højdeprofil af en todimensionel anordning af komponent-tilslutninger, f.eks. BGA,
QFP osv. Analysen giver resultater om koplanaritet (plan) og kolinearitet (linje) af komponent-ben
eller balls..
Yderligere detaljer fremgår af "Montagevejledning 3D-sensor", tysk+engelsk [art.-nr. 00197084-
xx].
6.8.1 Sikkerhedsoplysningerne om koplanaritetsmodulets sensor
Sensoren arbejder med en halvlederlaser af 670 nm (synlig/rød).
Den maksimale optiske udgangseffekt er 60 mW.
Sensoren er klassificeret i laserklasse 3B.
– Bemærk ubetinget de gældende forskrifter iht. IEC 60825-1:2014 om "Laserprodukters sik-
kerhed" og den i Tyskland gældende bestemmelser om forebyggelse af
ulykker "Laserstråling" (DGUV forskrift 11) ved driften af sensoren.
– Overhold desuden bestemmelserne om forebyggelse af ulykker i dit land!
Følgende oplysningsskilte er placeret på for- og bagsiden af sensorhuset:
6
Fig. 6.8 - 1 Mærkning af laserklasse 3B til sensoren
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.8 3D-koplanaritets-lasermodul Fra softwareversion SR.710.0 Udgave 12/2016 DK
326
6
6
6
6
ADVARSEL
Laserstråling er farlig for øjet
Den tilgængelige laserstråling er farlig for øjet og i særlige tilfælde også for huden.
Strålingen af lasere i klasse 3B (middel effekt) er farlig for øjet både ved direkte påvirk-
ning og ved påvirkning af spejlet stråling. I det øverste effektområde kan disse lasere
også skade huden.
Et direkte blik ind i laserstrålen skal absolut undgås.
I maskinen er 3D-koplanaritetsmodulet bygget og sikret således, at den tilgængelige
stråling ved bestemmelsesmæssig brug (kort bestrålingsvarighed) opfylder grænse-
værdierne i laserklasse 2 og dermed er ufarlig for øjet.
ADVARSEL
Kapslet laseranordning klasse 2
Fast monteret er bestykningsautomaten en såkaldt "kapslet" laseranordning i klasse 2
3D-sensoren er integreret i NØDSTOP-kredsen.
NØDSTOP-kredsen må ikke deaktiveres!
3D-sensoren må kun anvendes indeni bestykningsautomaten!
ADVARSEL
Reparation og service
Send altid sensorerne til ASM Assembly Systems GmbH & Co. KG med henblik på
reparation og service.
