SUN EAST NT Series V2 Hot Air Reflow Operation Manual
7 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD

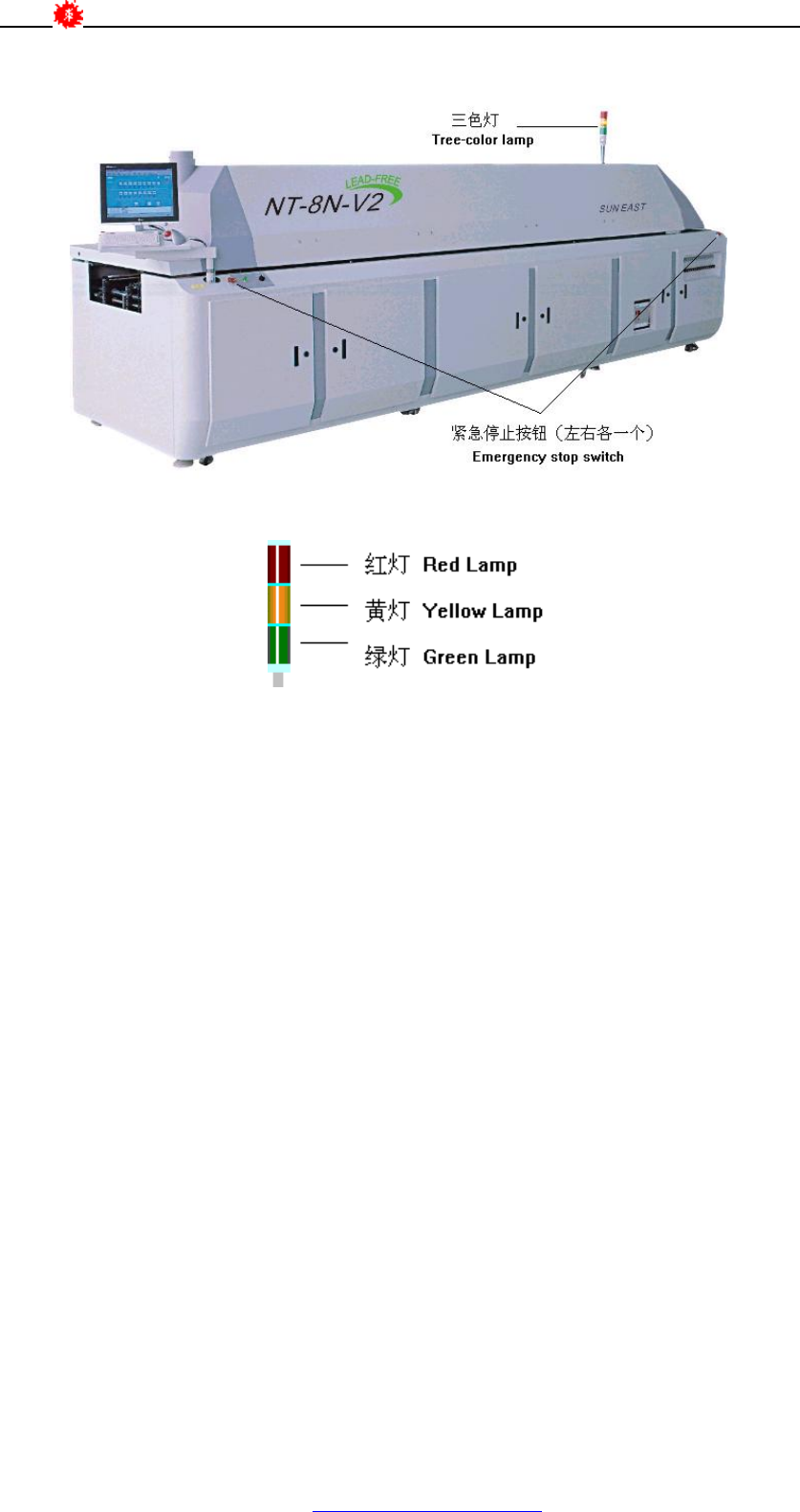

图 2-2
图 2-3 三色灯
2.2.4 维护维修、故障排除
定期的维护保养应形成制度化。
在检查维护之前，一定要关闭电源开关，以确保设备处于停机状态。
检查齿轮、带轮等运动部件连接螺丝以确保其连接可靠。
应竖立警告标记表示机器的状态以防机器正在维修时被第三者启动。
一旦维修工作完成，应进行检查确保装置已全部安装，且功能正常。
2.3 运输及交付注意：
1． 机器外包装要求里层用防雨塑料布或抽真空塑料薄膜包裹，外层用木板装订成箱。
2． 木箱外应标有防碰撞、防倾斜、防潮等标记。
3． 运输时应拆下计算机、显示器、三色灯等易损坏零部件另箱包装，且应在箱中用填充
物挤紧，防止损坏。
4． 机器运动件应和支承件紧固，机器底座应和包装箱底板紧固。
5． 当机器交付时，打开包装木箱并查验有无零部件缺少。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
8 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
第三章 系统描述
3.1 主要性能特点:
3.1.1 加热系统
l 增压式强制热风循环系统，优良的均温性和热效率。
l 前后循环回风设计，有效防止温区之间气流影响，保证温控精确。
l 各温区上下加热，独立循环，独立控温。增强型 P.I.D.控制，控温精度±1℃。
l 优良的热风喷嘴对流系统，确保温度均匀性。PCB 裸板板面横向温度偏差<±2℃。
l 快速高效的热交换和热补偿性能，焊接区 PCB 实际温度与设定温度差小于 20℃。
l 加热效率高，升温速度快，室温至恒温时间低于 20 分钟。
l 进口高温马达直联驱动，低噪音，震动小，元件不移位。
l 模块式结构，全不锈钢炉膛，便于清洁和维护。
3.1.2 操控系统
l Windows 视窗操作界面，模块化智能控制软件，中英文繁简体在线自由切换，操作简
便，各种参数设定容易。
l 各温区独立控温及监视，各种功能一览无遗。
l 内置强大的在线温度曲线(Profile)测试分析功能，SmartPara 虚拟仿真功能，节省工
艺参数的设定调整时间。
l 内置制程监控曲线功能，各温区温度变化 24 小时实时监控。
l 内置氧气浓度曲线功能，氧气浓度 PPM 值 24 小时实时监控。
3.1.3 冷却系统
l 高效冷水循环+可选外置冷水机冷却，满足各种无铅冷却率要求。
l 冷却区温度实时监控，外置冷水机冷水温度可调。
3.1.4 运输系统
l 运输采用闭环控制系统，增强型 P.D.控制，控制精度可达±6mm/min.
l 链条自动润滑系统，传送平稳可靠，延长链条和导轨的寿命。自动润滑时间可调。
l 导轨最大过板宽度达 460mm，网带宽度达 560mm，适宜高效率的生产。
3.1.5 氮气保护装置(氮气型选配)
l 空气/氮气两用。专门设计的超低耗氮装置，超低氮气消耗，节约生产成本。
l 进口氮气流量计，可选国产/进口氧气分析仪，准确控制氮气流程。
3.1.6 助焊回收装置
l 配合环保，解决累积松香问题。回收流量可调。
3.1.7 保护装置和其它功能
l 温度超差警报。
l 运输速度异常警报。
l 传送系统及电脑 UPS。
l PCB 计数器及掉板警报。
l 延时关机功能。
l 机器上盖自锁式电动开启，停电自锁，安全可靠。
l 结构紧凑，节省占地空间。
