SUN EAST NT Series V2 Hot Air Reflow Operation Manual
16 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
4.5.2 软件安装前装备
机器出厂前已经安装了控制软件。在使用过程中，如须重新安装，请先进行如下准备工作。

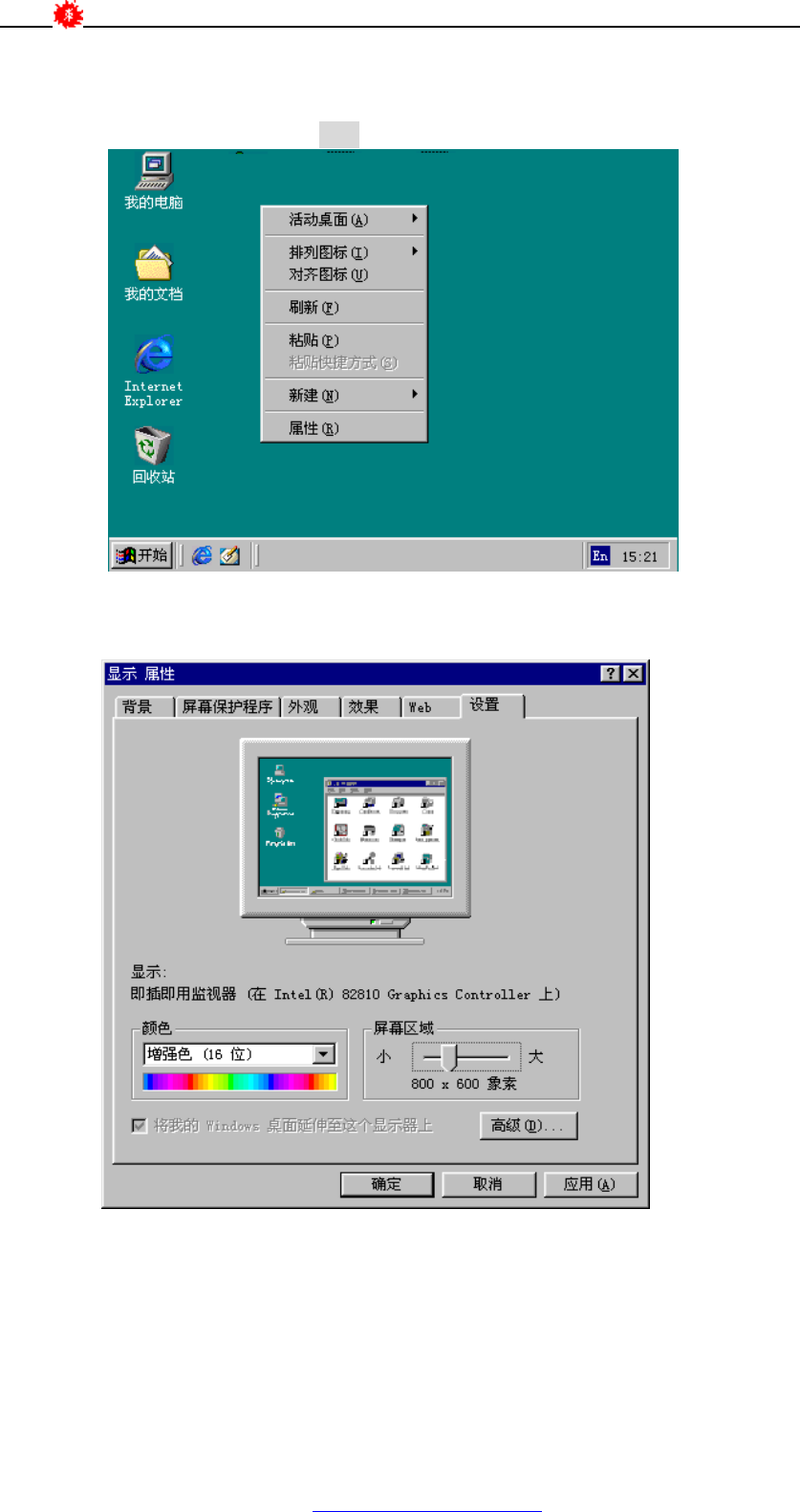

1．在Windows 主窗口中央单击右键，弹出如图 4-1 所示菜单项：
图 4-1
2．在菜单项中单击[属性]，打开“显示器属性”下的[设置]选项对话框，如图 4-2 所示：
图 4-2
1） 在“颜色”列表上点击，选择增强（16）位；
2） 在“屏幕区域”下拖动鼠标，选 800×600 象点；
3） 单击[确定]，回到 Windows 主窗口画面。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
17 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
4.5.3 软件安装
1. 在 A：驱动器中插入 Setup 软盘。
2. 打开桌面上[我的电脑]，双击[3.5 英寸软盘（A：）]，进入 A：盘。
3. 双击 SETUP.EXE 文件，进行安装盘的安装。
4. 安装盘安装完后，重新启动计算机，或者选择[开始]-[程序]-[启动],点击[启动] 栏下的
SunEast。
4.5.4 首次运行
日东公司最新推出的 5.0.X 版回流炉智能控制软件，集成化程序高，首次运行时会自动弹
出一个对话框，提示选择机器型号。（ 图 略 ）
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
18 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
第五章 操作系统说明
5.1 操作前准备
5．1．1 开机前准备
1. 检查电源供给是否为指定额定电压、额定电流的三相五线制电源；
2. 检查主要电源是否接到机器上；
3. 检查气源是否接到机器上；
4. 检查设备是否良好接地；
5. 检查是否有无关的碎物留在电控箱内，电控箱内各接线插座是否插接良好；
6. 检查位于出、入口端部的紧急制动开关是否弹起；
7. 检查ＵＰＳ是否正常工作；
8. 保证回流炉的入口、出口处的排气通道与工厂的主通风道进行活动式连接；
9. 检查各滚筒轴承座的润滑情况；
10. 检查传送网带是否在运输搬运中脱落或挂住；
11. 检查传输链条有无从炉膛内的运输导轨槽中脱落；
12. 检查位于传送装置进出口两端的链轮和齿轮紧固螺钉是否已全部拧紧；
13. 检查传输链条传动是否正常，保证其无挤压、受卡现象，保证链条与各链轮啮合良好，
无脱落现象；
14. 清理干净炉腔，不要将工件以外的东西放入机内；
15. 在打开加热开关前，请检查设定的加热温度是否适用于所加工的PCB基板及选用是何
种焊料（具体请参照焊锡膏说明书）。
5 ． 1 ． 2 控制面板说明

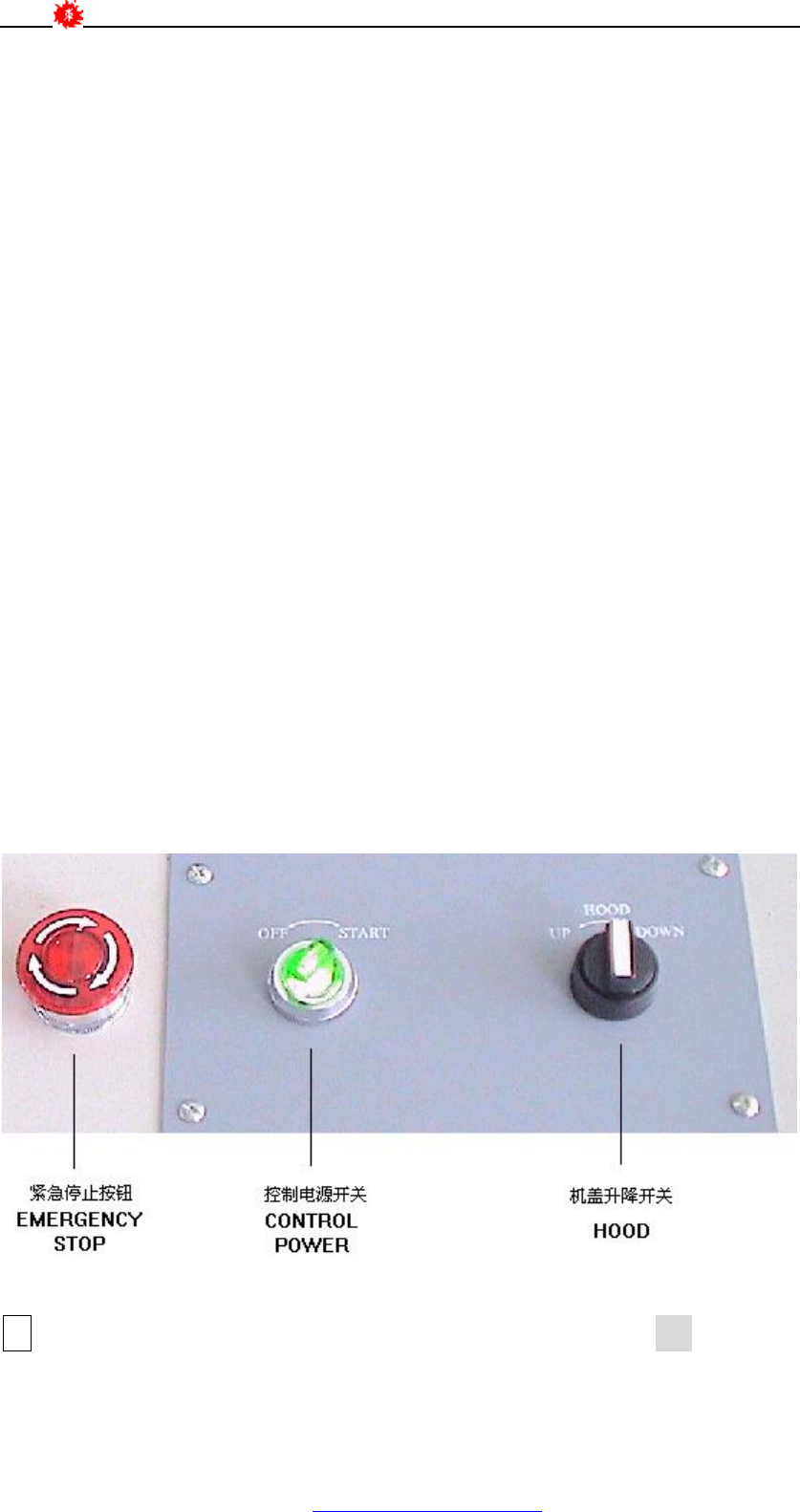

图 5-1 机器控制面板
！当主窗口显示“您现在可以安全关机了”后，应将控制电源开关旋至 OFF 档。
