SUN EAST NT Series V2 Hot Air Reflow Operation Manual
19 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
5.2 系统启动与退出
5．2．1 系统启动
将机器控制面板上的控制电源开关 OFF/ON 旋至 ON 档，打开计算机主机开关，机器进入运
行状态，系统将自动引导，进入控制系统主窗口。
5．2．2 主窗口组成

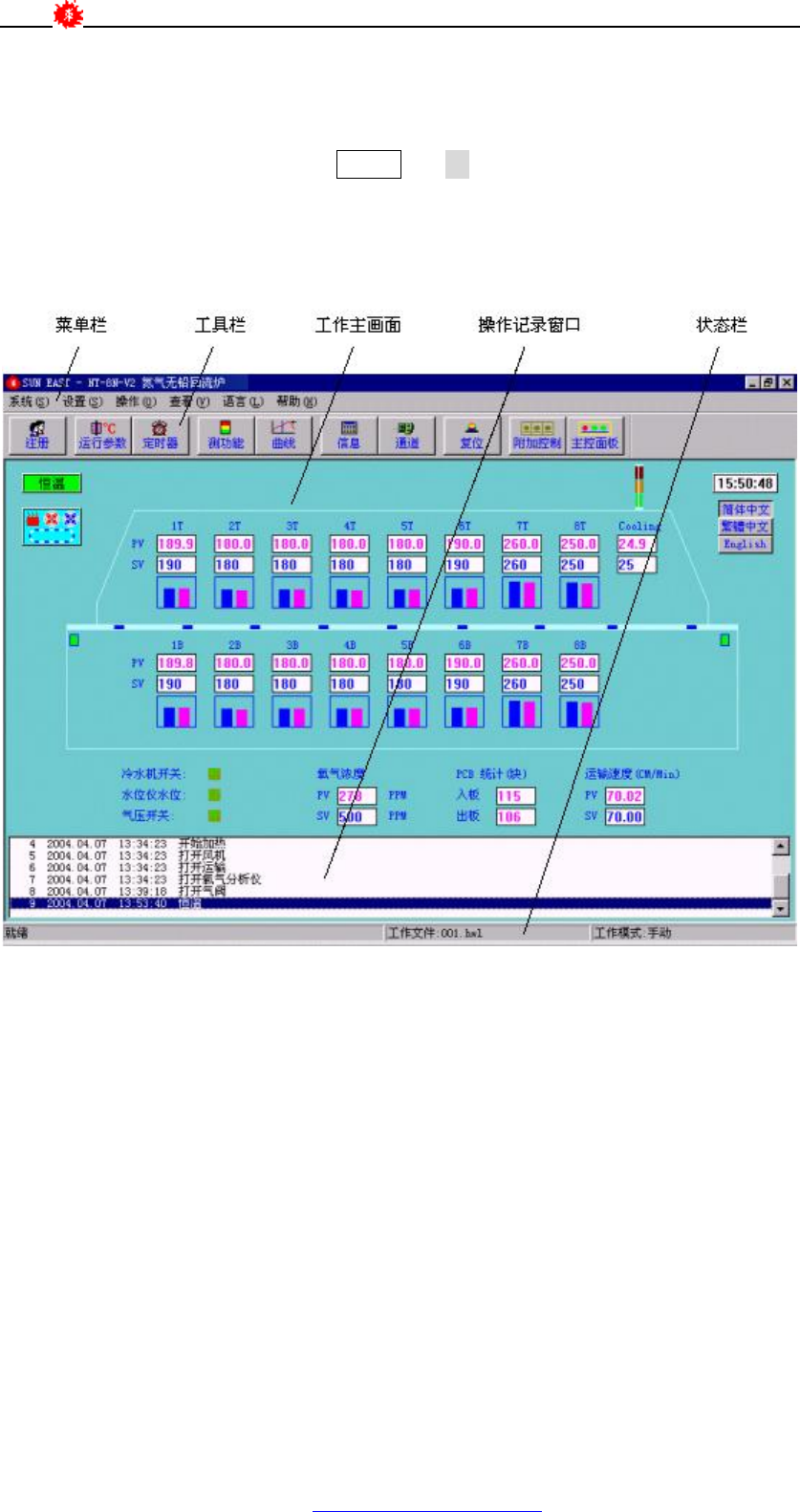

图 5-2
如图 5-2 所示：主窗口包括五部分：
1．菜单栏
2．工具栏
3．工作主画面
4．操作记录窗口
5．状态栏
l 工作主画面
实时显示回流炉如下状态：
当前温度状态：等待、加热、降温、恒温、超温、报警。
当前工作时间：时：分：秒
当前实际温度及设置温度
当前运输实际速度及设定速度
当前冷水机状态、水位仪水位、气压开关状态
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
20 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
当前氧气浓度
当前 PCB 计数器数值
用户可根据主画面以上信息进行生产控制。
当生产状态显示为报警时，主画面出现报警提示对话框，显示报警的内容，如图 5-3 所示；
同时蜂鸣器鸣叫报警。此时单击图中[确定]，关闭报警对话框和蜂鸣器。待报警内容排除后，
单击主工具栏中的[复位]按钮，可继续进行生产。
图 5-3
l 菜单栏
如图 5-4 所示，菜单包含所有的控制命令。
图 5-4
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
21 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
l 工具栏
如图 5-5 所示，工具栏包含主要的控制命令。
图 5-5
l 操作记录窗口
图 5-6
5．2．3 退出系统
1、 单击主窗口的[系统]菜单，在 下 拉菜单中单击[退出] 选项，（ 或 单 击 主 窗 口 右 上 角 关 闭
[ × ] 按钮）， 会 弹 出 “ 请确认是否要退出系统”对话框。
如果修改了运行参数未保存，此时会有提示，可以不退出，待保存后再退出系统。
2、 单击[否(N)]，仍退到主窗口；单击[是(Y)]会退出控制系统，屏幕出现[正在关机…]倒
计时对话框，如图 5-7 所示。炉子加热系统关闭，设备的链、网传输运动空转 30 分钟
达到冷却后自动关闭。（在此期间如非特殊需要，请不要立即关机、不 要 关 闭 倒 计 时 对
话 框 ）。
3 、 30 分钟后，传送电机停止。此时，单击[立即关机]按钮，Windows 会自动进入“您现
在可以安全关机了”，进行关机操作。
4、 依次关闭计算机主机、显示器、机器总电源开关。
图 5-7
