SUN EAST NT Series V2 Hot Air Reflow Operation Manual
20 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
当前氧气浓度
当前 PCB 计数器数值
用户可根据主画面以上信息进行生产控制。

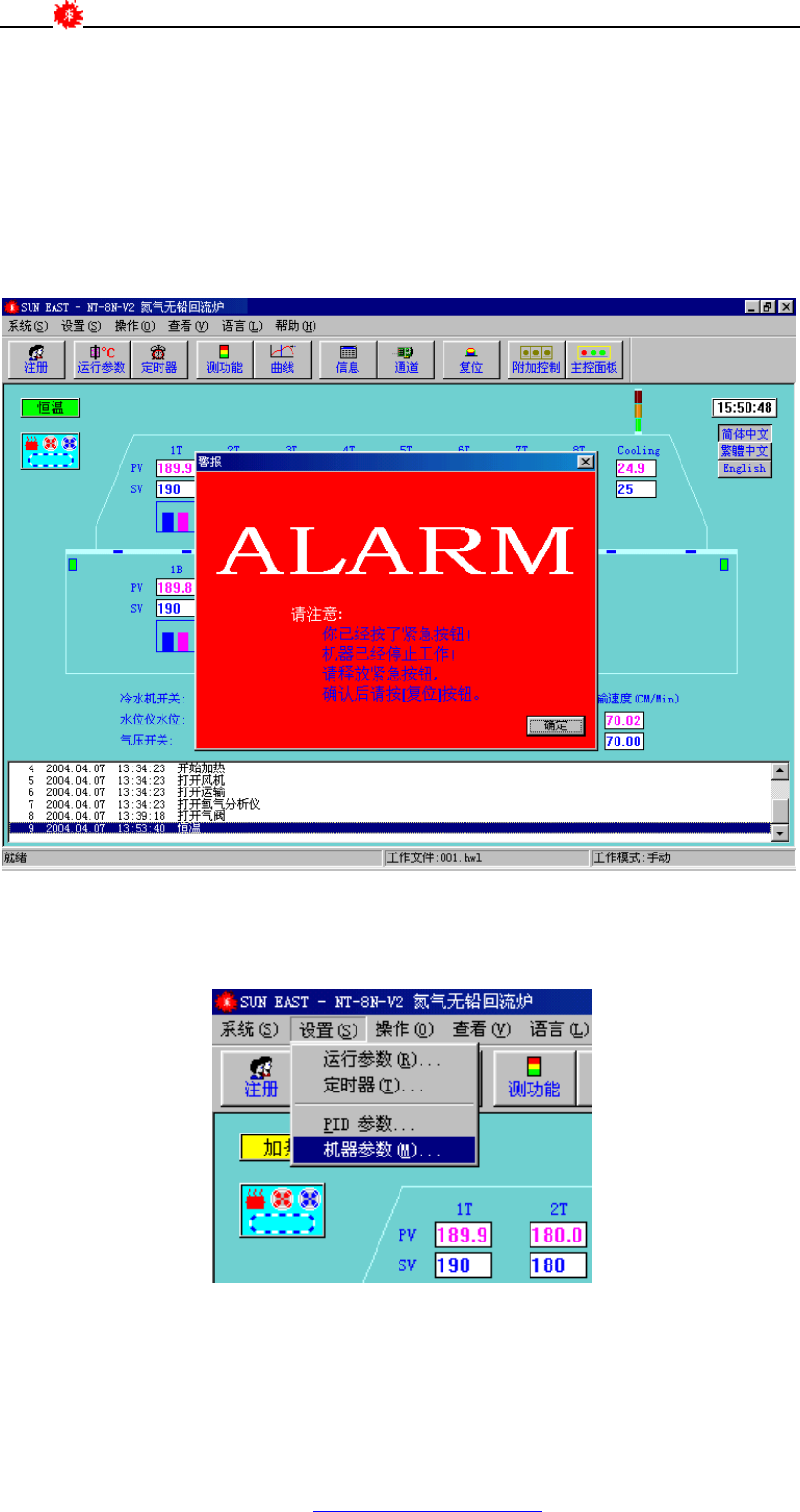

当生产状态显示为报警时，主画面出现报警提示对话框，显示报警的内容，如图 5-3 所示；
同时蜂鸣器鸣叫报警。此时单击图中[确定]，关闭报警对话框和蜂鸣器。待报警内容排除后，
单击主工具栏中的[复位]按钮，可继续进行生产。
图 5-3
l 菜单栏
如图 5-4 所示，菜单包含所有的控制命令。
图 5-4
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
21 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD

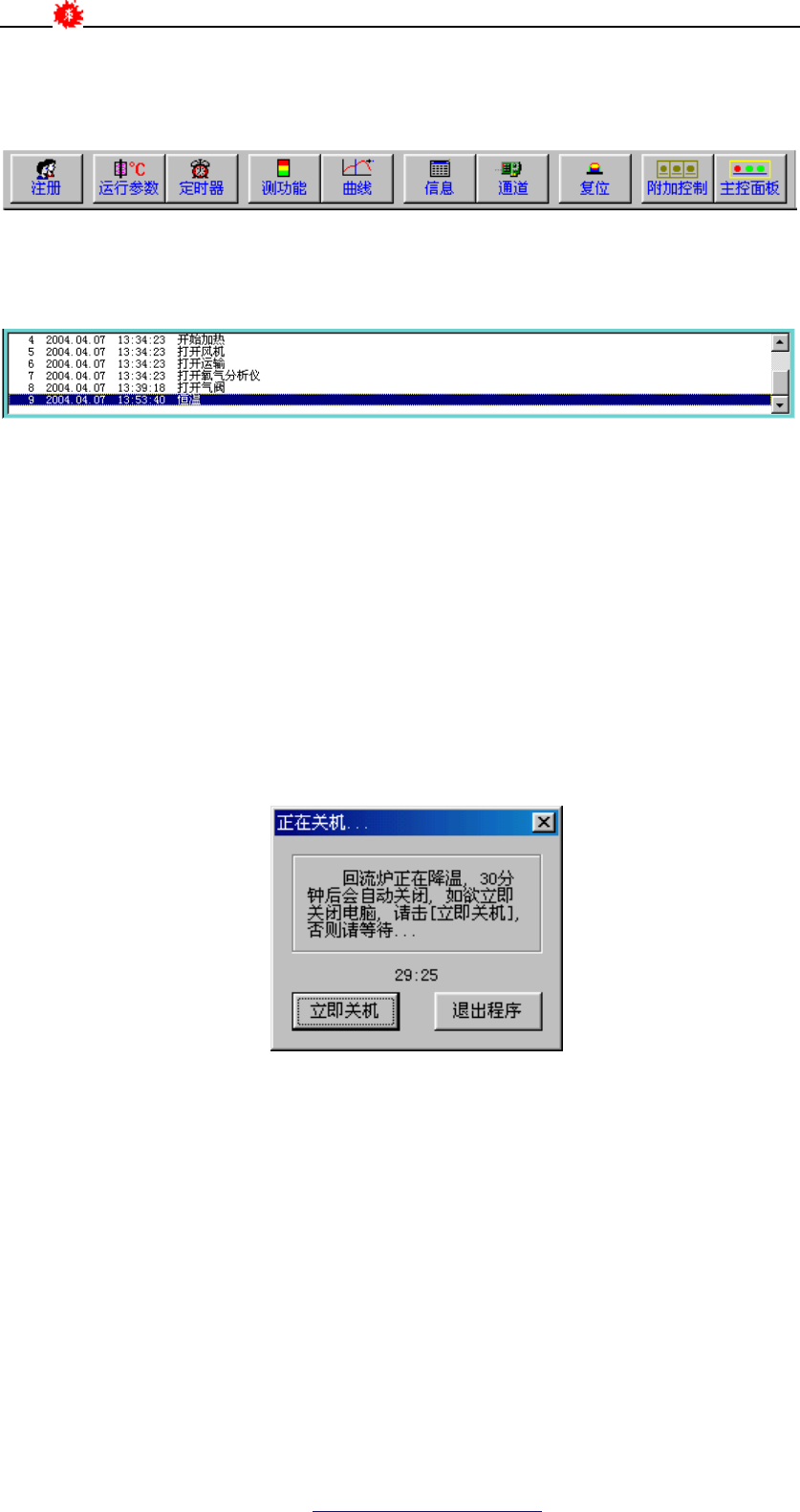

l 工具栏
如图 5-5 所示，工具栏包含主要的控制命令。
图 5-5
l 操作记录窗口
图 5-6
5．2．3 退出系统
1、 单击主窗口的[系统]菜单，在 下 拉菜单中单击[退出] 选项，（ 或 单 击 主 窗 口 右 上 角 关 闭
[ × ] 按钮）， 会 弹 出 “ 请确认是否要退出系统”对话框。
如果修改了运行参数未保存，此时会有提示，可以不退出，待保存后再退出系统。
2、 单击[否(N)]，仍退到主窗口；单击[是(Y)]会退出控制系统，屏幕出现[正在关机…]倒
计时对话框，如图 5-7 所示。炉子加热系统关闭，设备的链、网传输运动空转 30 分钟
达到冷却后自动关闭。（在此期间如非特殊需要，请不要立即关机、不 要 关 闭 倒 计 时 对
话 框 ）。
3 、 30 分钟后，传送电机停止。此时，单击[立即关机]按钮，Windows 会自动进入“您现
在可以安全关机了”，进行关机操作。
4、 依次关闭计算机主机、显示器、机器总电源开关。
图 5-7
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
22 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
5.3 主窗口菜单栏/工具栏使用说明
5.3.1 [注册]：输入/修改操作者姓名及密码。

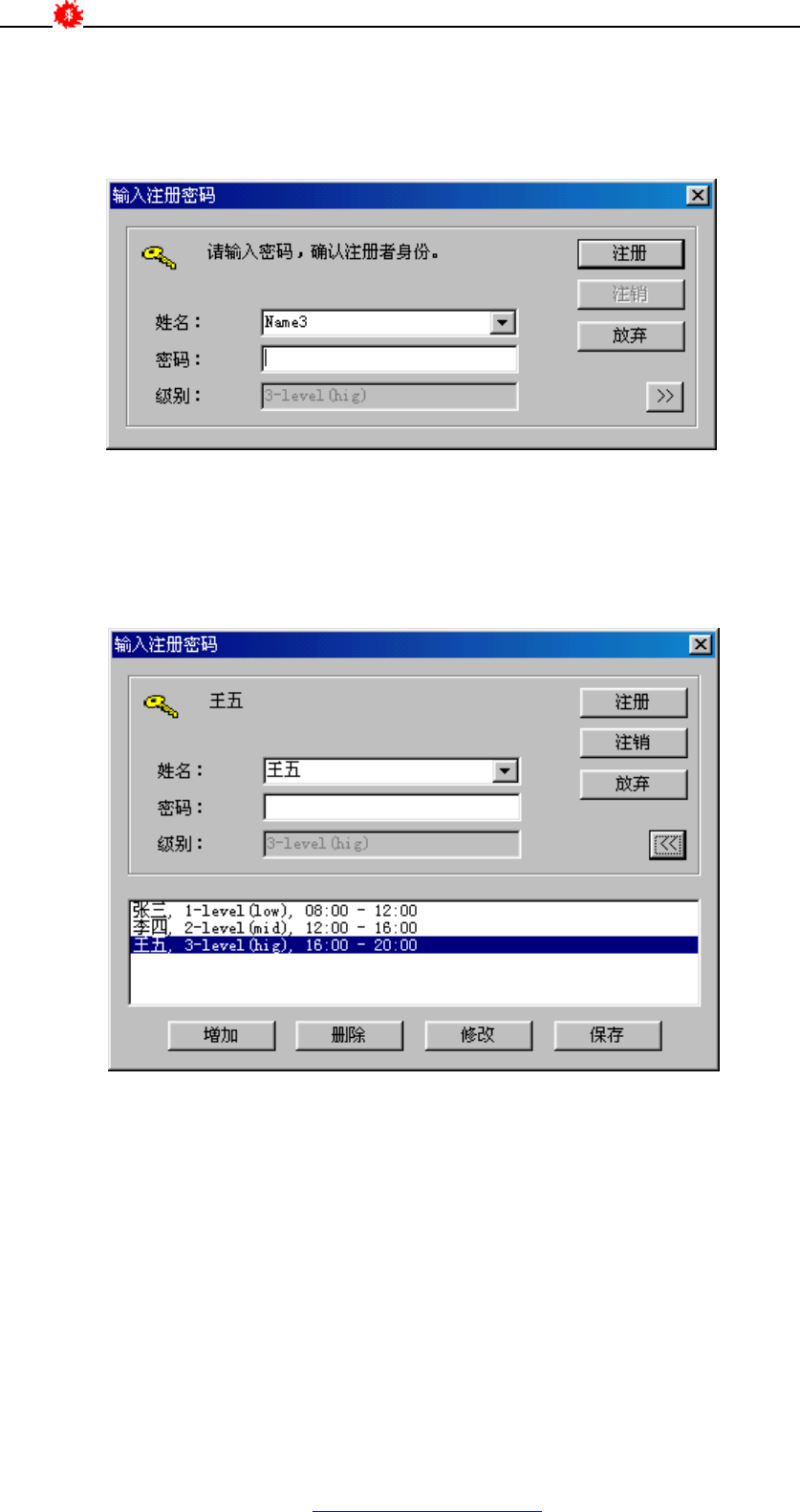

1．单击[注册] 按钮，显示“输入注册密码” 对话框。如图 5-8 所示。
图 5-8
2．从姓名列表中选择姓名，再输入密码，单击[注册]按钮，返回主窗口。
机器出厂时三个姓名分别为 Name1, Name2, Name3，密码为空。
3．修改姓名和密码：只有级别为 3 级(3-level(hig))的才可以修改。
a. 单击[>>]按钮，对话框扩大，如图 5-9 所示。
图 5-9
b. 单击[增加]、[删除]、[修改]、[保存]可以进行相应的操作。图 5-9 所示就是修改姓名
后的内容。其中的时间只起显示作用。
级别说明：一级：1-level(low)，只可以进行开关机和常规的打开关闭操作。
二级：2-level(mid)，不能进行 PID 参数设定、机器参数设定。
三级：3-level(hig)，最高级别，可以进行全部操作。
