SUN EAST NT Series V2 Hot Air Reflow Operation Manual
23 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
5.3.2 [运行参数]：设定或修改各温区温度、运输速度、氧气浓度等。操作如下：
1． 单击工具栏上[运行参数] 按钮，显示“运行参数”对话框。如图 5-10 所示。
2． 分别在[设置温度]、[运输速度]、[氧气浓度]下输入各种设定值。
图 5-10
5.3.3 [定时器]：在自动模式下，以星期为周期，设置每天的自动开/关机时间。
注意时间设定一定要按 08:00 的格式。如图 5-11 所示。
图 5-11
5.3.4 [PID 参数]：见 5.6 PID 参数设定。
5.3.5 [机器参数]：见 5.7 机器参数设定
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
24 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
5.3.6 [测功能]：测试三色灯等功能是否正常。操作步骤如下：
1． 单击工具栏上[测功能] 按钮，显示“功能测试”对话框。如图 5-13 所示。
2． 在“三色灯测试”下分别单击黄灯、绿灯、红灯+蜂鸣，使其前面小方框内显示选中标
记，则相应灯会亮；如是红灯，蜂鸣器会响。
3． 单击[退出] 按钮，返回到主窗口。
图 5-13
5.3.7 [曲线]：进行各种曲线的功能操作或显示。
1． 温度曲线测试：操作步骤见第 5.4 节说明。
2． 温度曲线仿真：操作步骤见第 5.5 节说明。
3． 氧气浓度曲线：24 小时自动监控——自动测试、保存。
4． 制程监控曲线：24 小时自动监控——自动测试、保存。
5.3.8 [信息]：记录生产信息和报警信息。操作步骤如下：

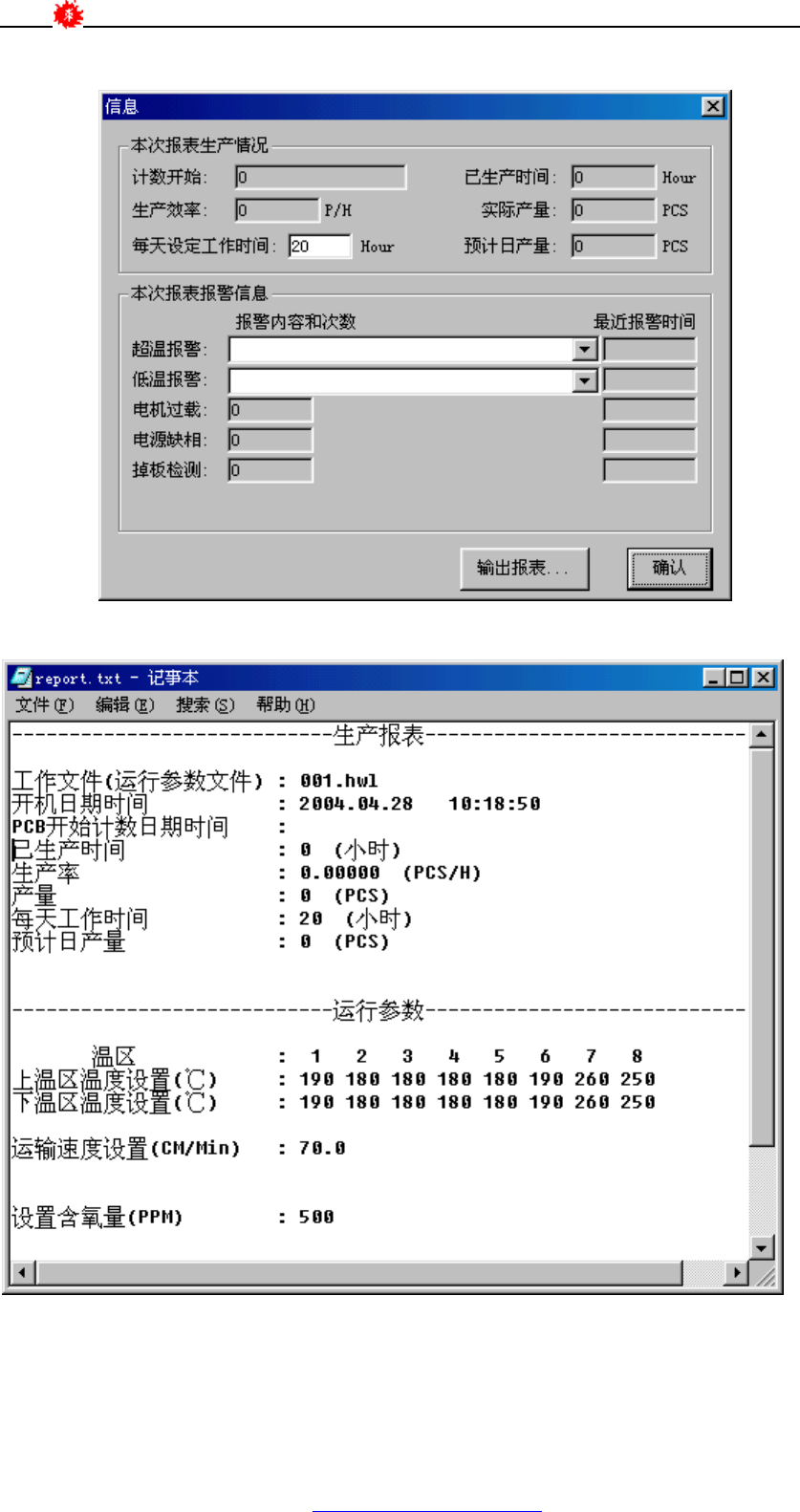

1． 单击工具栏上[信息] 按钮，显示“信息” 对话框。 如图 5-14 所示。其中包含生产
情况（已生产时间、实际产量、生产效率、预计日产量、每天设定工作时间）、报警
信息（超温报警、低温报警、电机过载、电源缺相）、报警内容和次数、最近报警时
间信息。方便用户了解生产情况和机器运转情况。
2． 单击[刷新]，清 除 上 述 信息的数据。单击[确认]，返回主窗口。单击图 5-15 中[报表]，
弹出“记事本”对话框，如图 5-15 所示。显示详细的生产记录和设备工作环境设置。
