SUN EAST NT Series V2 Hot Air Reflow Operation Manual
24 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
5.3.6 [测功能]：测试三色灯等功能是否正常。操作步骤如下：
1． 单击工具栏上[测功能] 按钮，显示“功能测试”对话框。如图 5-13 所示。
2． 在“三色灯测试”下分别单击黄灯、绿灯、红灯+蜂鸣，使其前面小方框内显示选中标
记，则相应灯会亮；如是红灯，蜂鸣器会响。
3． 单击[退出] 按钮，返回到主窗口。
图 5-13
5.3.7 [曲线]：进行各种曲线的功能操作或显示。
1． 温度曲线测试：操作步骤见第 5.4 节说明。
2． 温度曲线仿真：操作步骤见第 5.5 节说明。
3． 氧气浓度曲线：24 小时自动监控——自动测试、保存。
4． 制程监控曲线：24 小时自动监控——自动测试、保存。
5.3.8 [信息]：记录生产信息和报警信息。操作步骤如下：
1． 单击工具栏上[信息] 按钮，显示“信息” 对话框。 如图 5-14 所示。其中包含生产
情况（已生产时间、实际产量、生产效率、预计日产量、每天设定工作时间）、报警
信息（超温报警、低温报警、电机过载、电源缺相）、报警内容和次数、最近报警时
间信息。方便用户了解生产情况和机器运转情况。
2． 单击[刷新]，清 除 上 述 信息的数据。单击[确认]，返回主窗口。单击图 5-15 中[报表]，
弹出“记事本”对话框，如图 5-15 所示。显示详细的生产记录和设备工作环境设置。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
26 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD

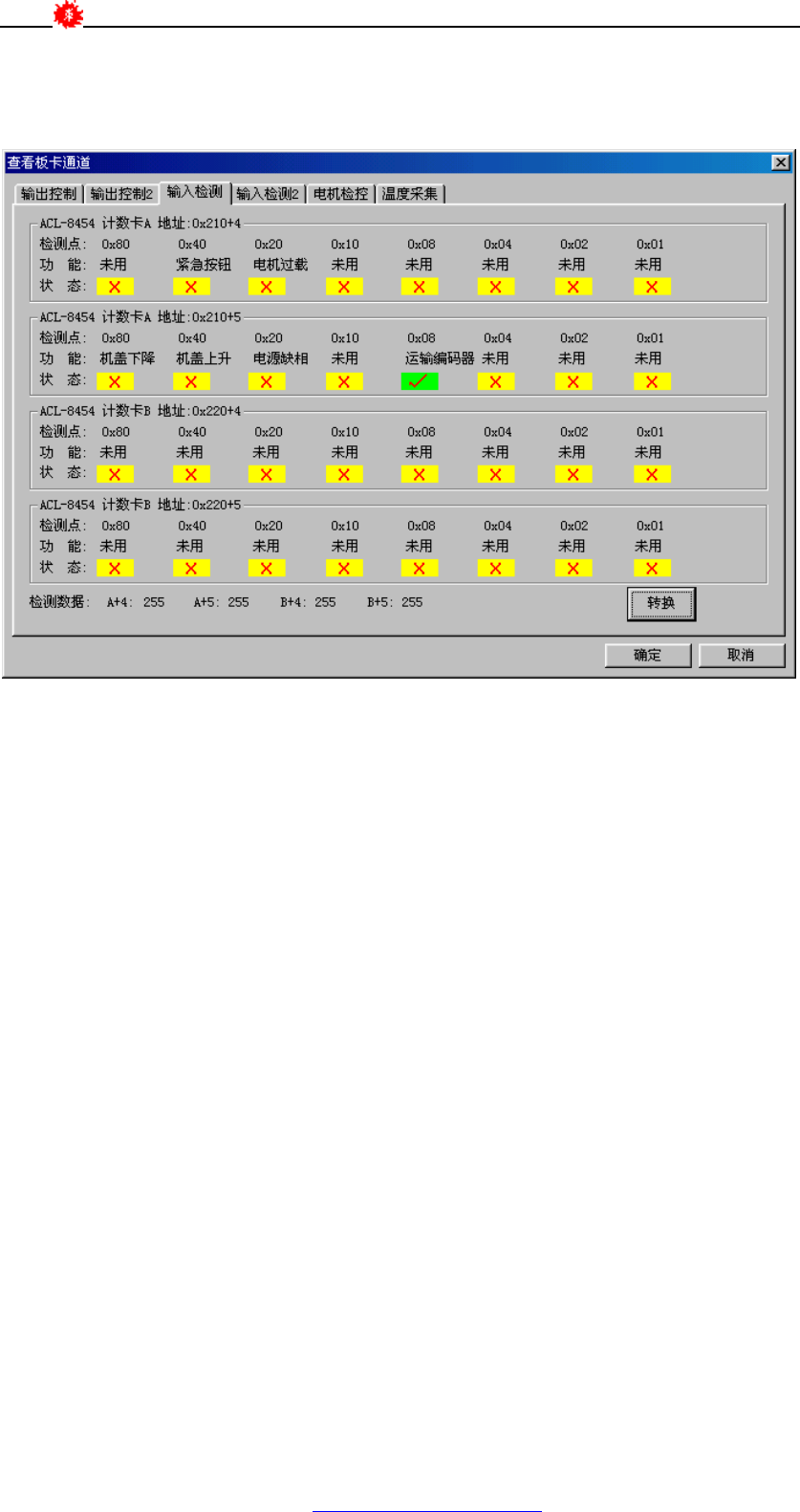

5.3.9 [通道]：
打开通道窗口，可以查看控制系统的 DI，DO 等通道情况。此项功能是提供给熟悉自动控制
或电气的专业技术人员看的。
图 5-16
5.3.10 [复位]：凡出现按下紧急按钮、电机过载报警、电源缺相报警、超温报警，
需单击复位按钮后，机器才能重新启动。
5.3.11 [附加控制]：显示工作附加控制开关。操作步骤略。
5.3.12 [主控面板]：显示工作主要控制开关。操作步骤如下：
1．单击 [主控面板] 按钮，显示“操作面板” 对话框。如图 5-19 所示。
l [手动模式/自动模式]开关：系统控制将在手动和自动模式之间转换。
l [关机/开机]开关：启动/停止运行系统。
l [加热开启/加热关闭]开关：在运行状态下，该开关控制加热系统的启动/停止。
l [风机开启/风机关闭]开关: 控制风机启动/停止。
l [运输开/停]按钮: 控制运输系统启动/停止，即控制传送链/带的运行或者停止。
l [气阀开/关]按钮：控制从气源流入炉内气体的开与关。如果与外界气源相连的总开
关打开而此开关不打开，外界气体不能进入炉内。
l [氧气分析仪开/关] 按钮：控制氧气分析仪的电源开/关。
2．单击[自动模式]，[开机]、[加热] 、[风机]和 [运输]开关同时自动打开。系统可根据[定
时器]所设定的工作时间序列，自动进行 [关机/开机]操作。
3．在[自动模式]下，单击[关机]，[加热]开关同时自动关闭；[风机]、[运输]开关则须延时
三十分钟，至炉子冷却后才能自动关闭，如非特殊需要，不要强行关闭。
4．单击[手动模式]，各开关均可单独手动控制。
5．在[手动模式]方式下，单击 [开机]，再单击[加热开启]，系统提示“请确认运行参数是
否正确”，单击[是]，[加热]开关打开；[风机]、[运输]开关也同时自动打开。
