5.3.9 [通道]：
打开通道窗口，可以查看控制系统的 DI，DO 等通道情况。此项功能是提供给熟悉自动控制
或电气的专业技术人员看的。
图 5-16
5.3.10 [复位]：凡出现按下紧急按钮、电机过载报警、电源缺相报警、超温报警，
需单击复位按钮后，机器才能重新启动。
5.3.11 [附加控制]：显示工作附加控制开关。操作步骤略。
5.3.12 [主控面板]：显示工作主要控制开关。操作步骤如下：

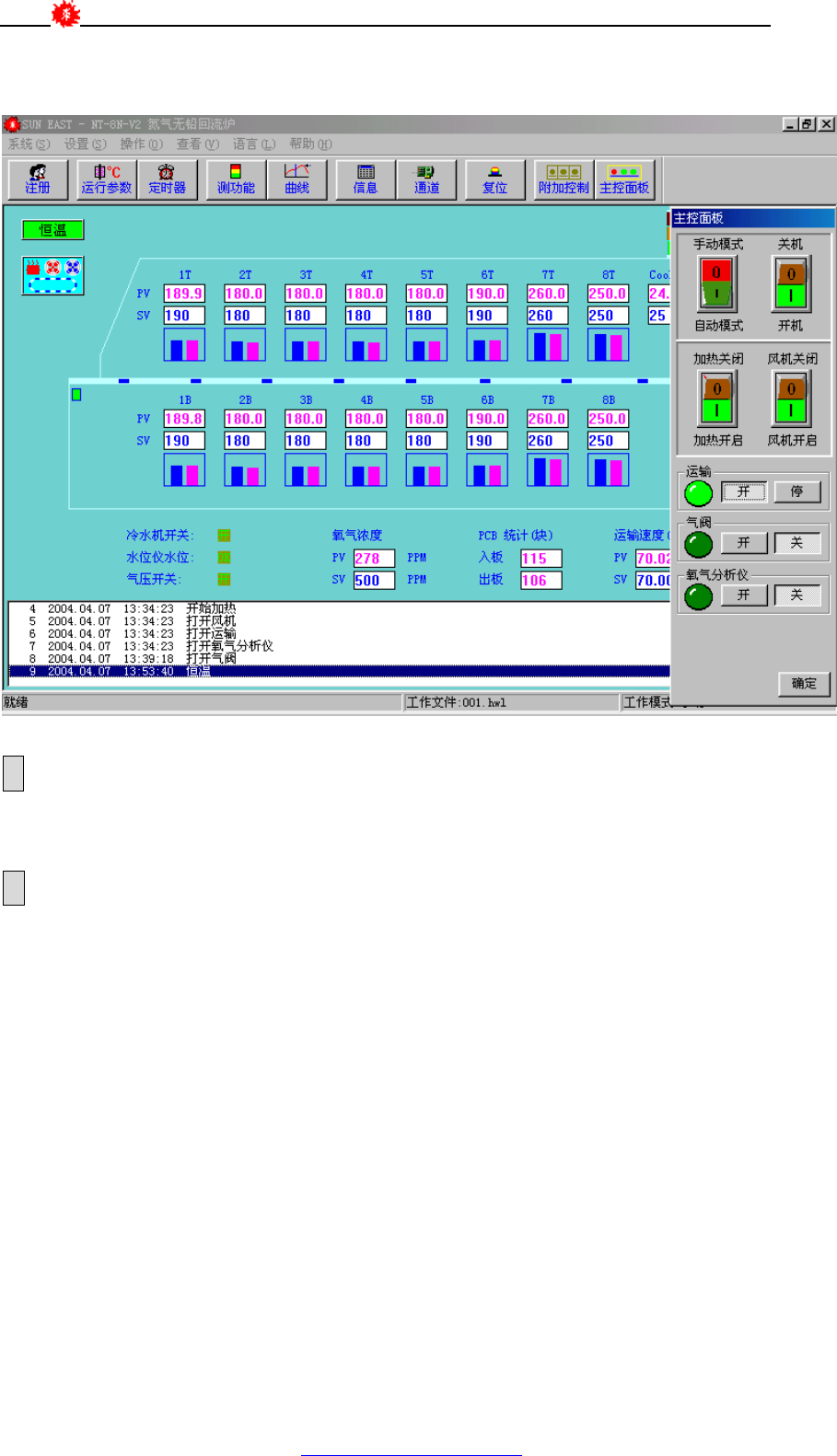

1．单击 [主控面板] 按钮，显示“操作面板” 对话框。如图 5-19 所示。
l [手动模式/自动模式]开关：系统控制将在手动和自动模式之间转换。
l [关机/开机]开关：启动/停止运行系统。
l [加热开启/加热关闭]开关：在运行状态下，该开关控制加热系统的启动/停止。
l [风机开启/风机关闭]开关: 控制风机启动/停止。
l [运输开/停]按钮: 控制运输系统启动/停止，即控制传送链/带的运行或者停止。
l [气阀开/关]按钮：控制从气源流入炉内气体的开与关。如果与外界气源相连的总开
关打开而此开关不打开，外界气体不能进入炉内。
l [氧气分析仪开/关] 按钮：控制氧气分析仪的电源开/关。
2．单击[自动模式]，[开机]、[加热] 、[风机]和 [运输]开关同时自动打开。系统可根据[定
时器]所设定的工作时间序列，自动进行 [关机/开机]操作。
3．在[自动模式]下，单击[关机]，[加热]开关同时自动关闭；[风机]、[运输]开关则须延时
三十分钟，至炉子冷却后才能自动关闭，如非特殊需要，不要强行关闭。
4．单击[手动模式]，各开关均可单独手动控制。
5．在[手动模式]方式下，单击 [开机]，再单击[加热开启]，系统提示“请确认运行参数是
否正确”，单击[是]，[加热]开关打开；[风机]、[运输]开关也同时自动打开。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
27 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
6．在[手动模式]下，单击[关机]，[加热]开关同时自动关闭；单击[风机]、[运输]开关，均
可关闭。
图 5-19
！ 1. 要运行自动模式，须先进行 [定时器]的设置操作(在工具栏上)，以设置[开机/关机]时间。
时间顺序：由小到大； 格式：00：00 ；范围：00：00 ～23：59；周期：星期；每天最多运
行次数：五次。
！ 2. 当各温区开始升温时，回流炉三色灯塔的黄灯亮，过一段时间后（少于 20 分钟），温度
达到设定值，进入恒温状态，三色灯塔变为绿灯指示。
