SUN EAST NT Series V2 Hot Air Reflow Operation Manual
31 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
5.5 温度曲线仿真
5.5.1 温度曲线仿真窗口组成
单击工具栏上[曲线] 按钮，显示“选择类型”窗口，再点击“温度曲线仿真”，显示“温
度曲线仿真” 窗口。
图 5-22
如图 5-22 所示，窗口由五部分组成：
1．工具栏
2．曲线区
3．数据区
4．当前温度时间值
l 工具栏：
设置了曲线仿趄所需全部功能的快捷按钮。
l 曲线区：
显示已保存的温度曲线。
l 数据区：
显示温度曲线仿真前、仿真后的设定温度值。
l 当前温度时间值：
显示当前鼠标指针处的温度值和时间值。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
32 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
5.5.2 温度曲线仿真窗口工具栏使用说明
（1）[点击曲线]、[拖动曲线]、[平滑曲线]、[取消]：
分别用来修改温度曲线。
（2）[左移]、[右移]、[上移]、[下移]：
分别用来移动温度曲线。
（3）[刷新]、[退出]：
如果曲线区有不清晰时，单击[刷新]按钮。
单击[退出]按钮，将关闭“温度曲线仿真”窗口，返回到主窗口。
（4）[新建]、[打开]、[保存]、[另存为]、[打印]：
1．单击[新建]按钮，曲线区将清空。
2．单击[打开]按钮，可打开一条已保存的温度曲线文件。
3．单击[保存]按钮，以专用格式保存温度曲线文件。
如需使用“另存为”、“打印”功能，请在“温度曲线测试与分析”窗口中使用。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
33 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
5.6 PID 参数设定
PID 参数直接影响机器控温精度性能，故在机器出厂时均已设定，用户可通过不同级别的
注册密码加以保护。
单击主菜单栏下[设置]菜单，在其下拉菜单中，单击[PID 参数…]，弹出“PID 参数”对话

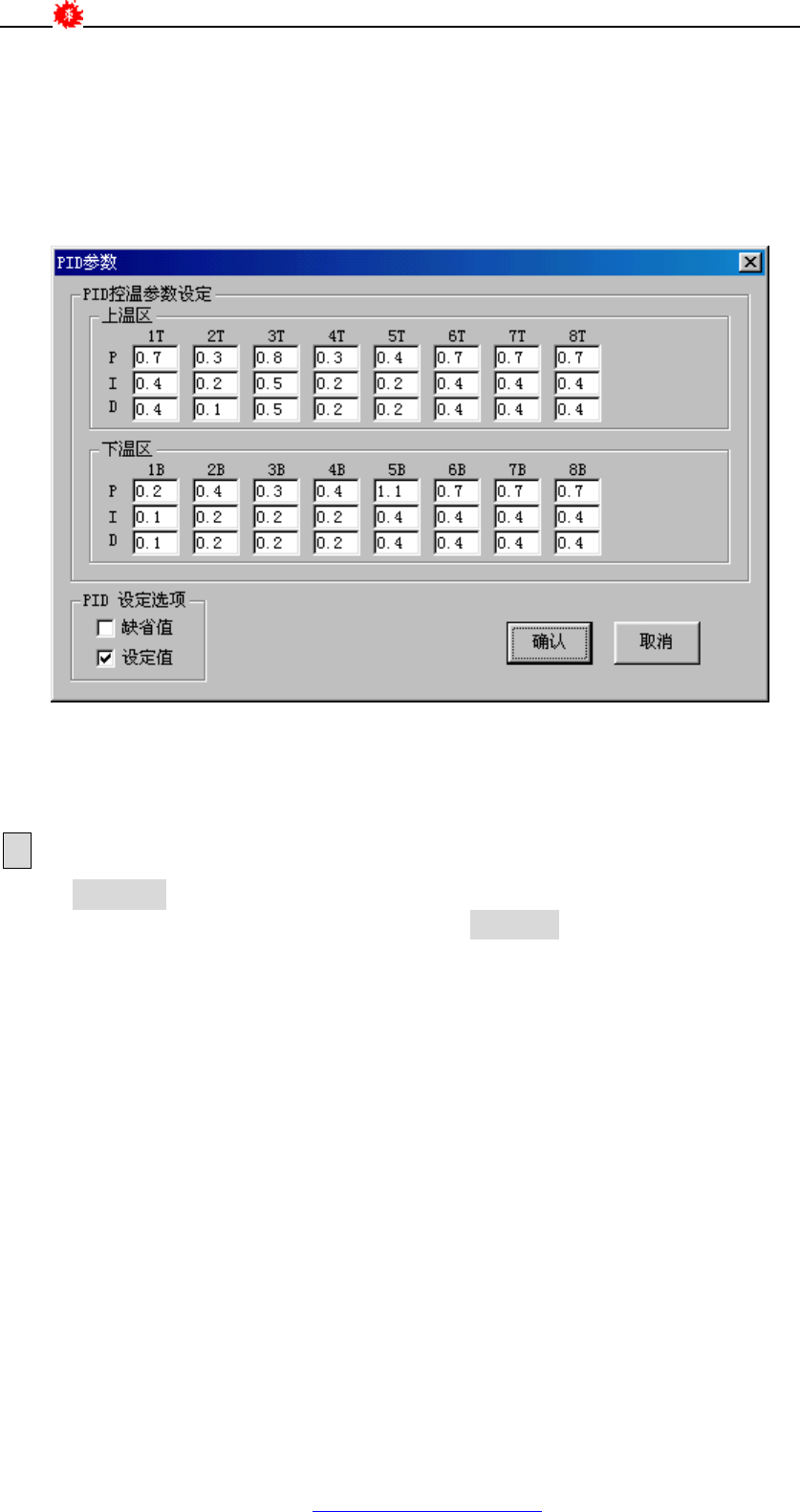

框，如图 5-23 所示：
