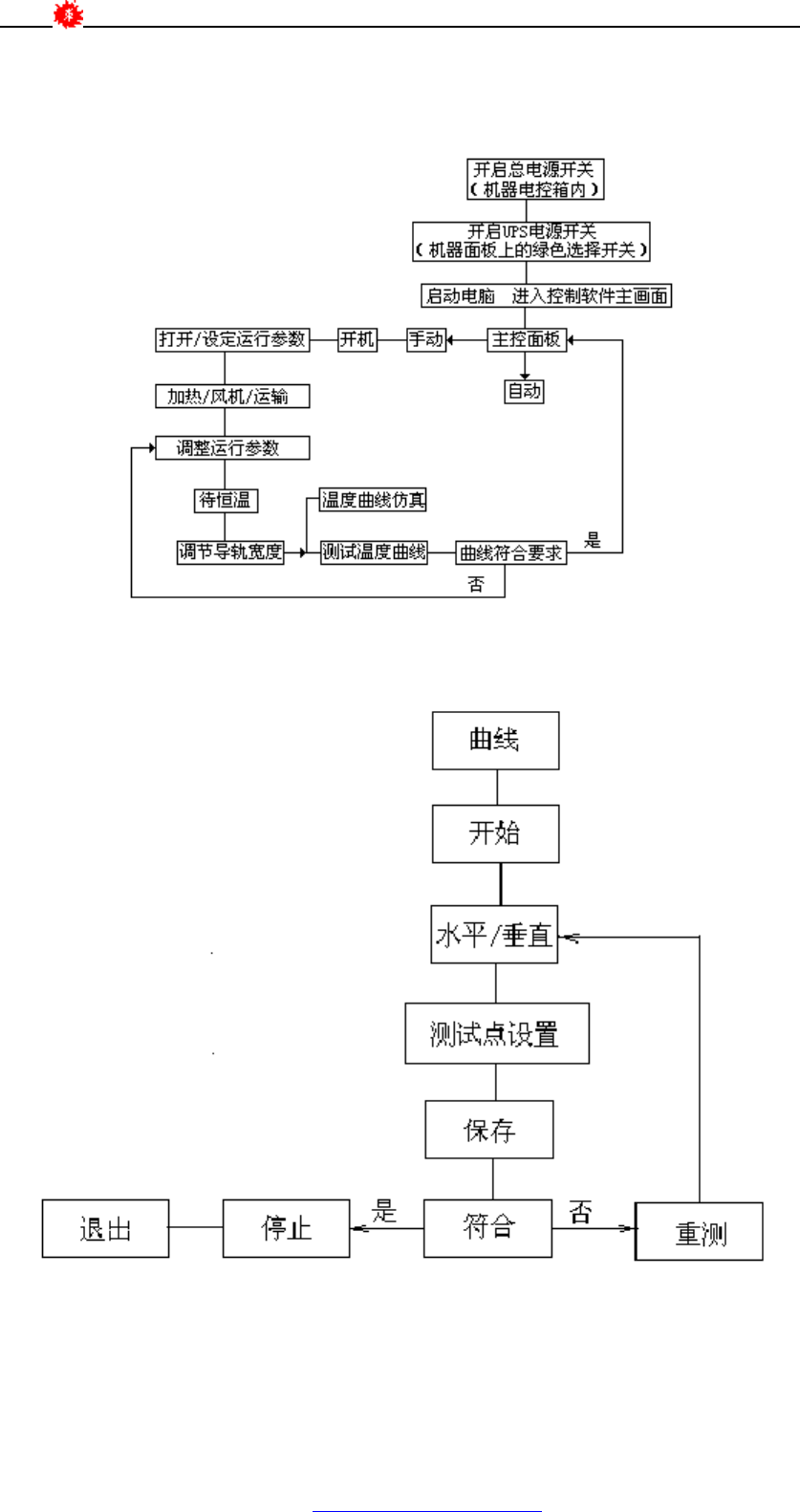

S U N EA ST N T S e r i e s V 2 H o t A i r R e f l o w O p e r a ti o n M a nu a l 36 S UN E A S T TE C HNO L OGY D E V EL O P M E N T Co . ， LTD 5.7.3 温 度 曲线 仿真 操作 流程 图 图 5-28 PDF 文件使用 "pdfFactory" 试用版本创建 www…
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
37 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
第六章 注意事项
1. NT系列V2版回流炉有一个排风口，直径为１２５mm。在实际生产中，必须将排风口
与工厂的主通风道进行连接，一般排风量为10m
3
-20m
3
/min。为了便于定期维护，排
气口必须与工厂主通风道进行镶嵌式活动连接。
2. 炉子在开始加热前应先将与外界气源连接的开关打开，并将操作界面上的气体开关打
开。
3. 打开炉盖时，必须先将控制电源开关 OFF/ON 旋至 ON 档。
4. 炉子运行时，严禁读取工作文件（加热文件）， 否 则 会 引 起 炉子停运。
5. 若遇紧急情况，可以按下机器两端的“紧急制动开关”。
6. 凡出现超温报警、电机过载报警、电源缺相报警，PCB掉板报警等情况，在按下机器
两端的“紧急制动开关”按钮后一定要单击报警窗口的[复位]按钮(在报警窗口的右下
角)。
7. 机器工作时ＵＰＳ应处于常开状态，当遇到断电时，机器会自动接通内置的UPS，网
带传送电机会继续运转，将工件从炉腔内运出，免受损失。
8. 测温插座、插头均不耐高温，所以每次测完温度后，务必迅速将测温线从炉中抽
出以避免高温变形。
9. 控制用计算机只供本机器专用，严禁它用。严禁随意删改硬盘内所配置的数据文件、
系统文件。
10. 温度设置不要低于室温，以避免机器信号灯塔红灯常亮。
11. 机器经过移动后，须对各部件进行检查，特别是传输网带的位置，不能使其卡住或脱
落。
12. 机器应保持平稳，不得有倾斜或不稳定的现象，通过调整机脚使传输网带水平，防止
ＰＣＢ板在传送过程中由于偏重而位移。
13. 检查传输链条传动是否正常，保证链条与各链轮啮合良好，无脱落、挤压、受卡现象。
14. 检查调宽丝杆传动是否顺畅。
15. 保证链条导轨自动润滑装置正常工作，并定期向其中加注高温润滑油。（ 推 荐 使用牌
号见第七章维护与保养）
15. 炉膛上盖打开进行所需要的作业时，此时致动器开关一定要旋在STOP的位置（ 见 5.1.2
节机器操作面板说明）。
16．检修机器时，请一定关机切断电源，以防触电或造成短路。
17．检修机器时应尽量在炉体是常温下进行。
18．操作时，请注意高温，避免烫伤。
19．带氮气机型，当需充氮作业时，为降低氮气消耗量，请关闭排烟风机及助焊剂回收风
机。
！在结束系统运行关机时，应逐步按：退出运行系统→待显示“您现在可以安全关机了”
信息时，方可切断电源。否则，系统将会出现致命错误！（由此产生的故障，非本公司负责范围
之内。）
