SUN EAST NT Series V2 Hot Air Reflow Operation Manual
41 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD

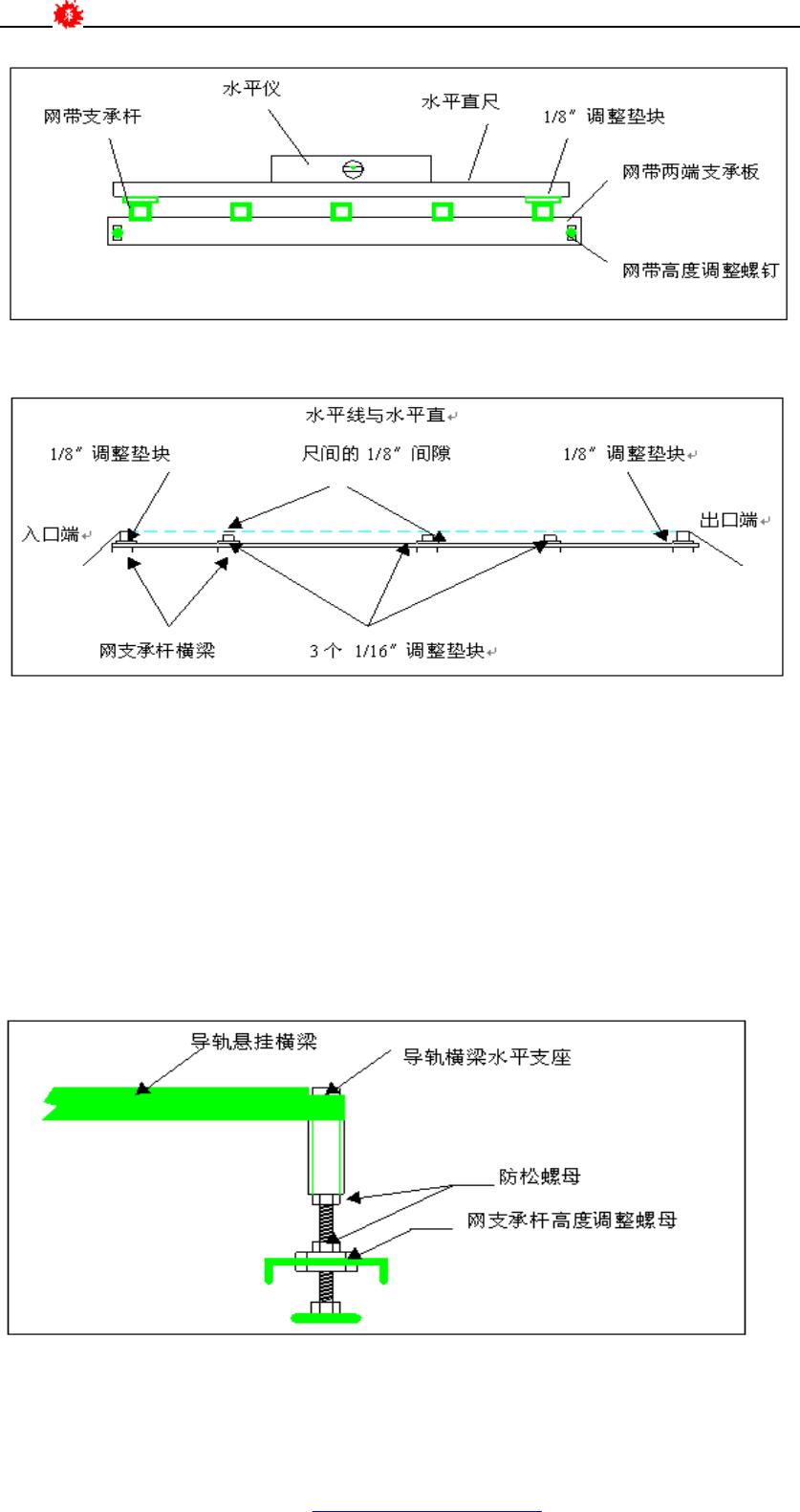

图 7-2
图 7-3
l 在网带支承杆水平调整好后，将网带驱动系统的主从动支承轮、拨轮（齿底面）调至
同样高度。推荐调整方法如下：
l 将水平仪两端沿炉膛方向分别放在网带支承杆和网带主（出口处）、从（入口处）动
支承轮的顶部，检查网带驱动系统前、后两处的水平
1） 如果不水平，旋动传动系统两端与机架连接的螺钉（如图 7-4 所示）。 调 整整个传动机
构的高度，直至网带主、从动支承轮、拨轮（齿底面）的高度与网带支承杆高度平齐。
2） 用水平仪从前到后检查传动系统各转动轴的水平以及运输导轨前、后支承板的水平。
3） 将网带驱动主、从动支承轮、拨轮上的螺钉固定。
4） 在网带主从动轮水平调整好后，重新安装好网带，调整运输导轨的水平。
图 7-4
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
42 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
l 运输导轨水平的调整
1） 在炉子的进出口处分别在前、后运输导轨上放置 1/8″的调整垫块。
2） 沿炉膛长度方向三处在前后运输导轨上放置 1/16″的调整垫块。
3） 将 5 个水平直尺沿炉膛宽度方向分别放到前、后 1/8″、1/16″的调整垫块的顶部。
4） 将两根硬的细尼龙线穿过炉膛分别放在所有水平直尺的前、后两端上，拉紧绳子两端
或在绳子两端系上 1.25Kg 的重物，使两根细尼龙线绷直。绷直的细线作为测量传输系
统水平的参考线。
5） 确定在炉子进出口两端没有其它零、部件妨碍水平的调整。
6） 在水平直尺与水平线间有 1/16″的间隙（除进出口两端水平直尺外）， 再 用 1/16″调整
垫块作为塞尺检查水平直尺顶部到已绷紧水平线间的距离。
7） 如果检查出水平不正确，应旋动图 7-4 中的螺母调整网带支承杆下面横梁的高度（调
整时从炉膛中间分别向进出口两端调整）， 直 至 间 隙 消 除 。
8 ） 如 必 需 的 话 ， 可 调 整 运 输 导 轨 两 端 支 承 板 的 高度。
9） 水平仪校验水平直尺的水平。
10）将所有连接处的螺钉紧固。
11）在炉膛水平调整好后，将炉膛上盖合闭。
12）打开电源并启动运输开关，在传输系统上放置一块 PCB 板检查运输情况是否良好。
l 传送系统定期维护
传送系统部件属于运动部件，长期处于高温环境中，为防止传送系统故障，需每月进行一
次维护。
1）检查两条导轨间的宽度：A.用一块裸 PCB 板，调节导轨宽度以适合 PCB 板通过；B.
打开炉膛，用 PCB 板在导轨两链条凸轴上滑动，测试两导轨在入板、中间和出板三处的宽度，
要求不会出现掉板和卡板。如有出现掉板和卡板和现象，重新调节两导轨在入板、中间和出板
三处的宽度，以适合 PCB 板正常通过。
2）检查导轨支撑装置与导轨连接的螺丝、机米，不能有松动现象。如有松动，重新紧固。
3）为 保 证 链 条 运 转顺利，提 高 其 使用寿命，根据链条调节并锁定链轮组件的径向位置，避
免其径向窜动。见图 7-5。
图 7-5
链
轮
组
件
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
43 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
7.3 电气系统维护
电气系统维护包括下面一些内容：
1． 更换固态继电器
2． 自动断路器复位
3． 更换熔断保险丝
4． 计算机系统维护
l 更换固态继电器
定期检查电控箱内固态继电器等易损元器件的完好情况，如有损坏应及时更换，保证电路
控制可靠。
固态继电器更换方法如下：
1） 关掉电源，取下机器后面中间门板，根据用户手册附页中电控箱元件布置图，找到固
态继电器 SSR1~SSR5（对应一至五温区）、SSR1~SSR7（对应一至七温区）、
SSR1~SSR10（对应一至十温区）所在位置；
2） 检查固态继电器，找出其中的损坏件，拧下上、下两端固定螺丝，将损坏件从散热铝
板上拆下；
3） 将散热铝板上原先的散热剂清除干净，重新涂上一层散热剂；
4） 将新固态继电器反面涂上一层散热剂，固定在散热铝板上原先位置；
5） 重新检查电路，确定接线正确，接通电源试机并确认。
l 自动断路器复位
NT 系列 V2 版回流炉正常配有自动断路器。偶而会因电流短路或电路超载而跳闸。复位方
法如下：
1） 关掉炉子所有电源。
2） 检查、确定故障原因并进行必要的修理。
3） 打开自动断路器防护面板并找到已断开的断路器。
4） 将自动断路器复位，方法是将 OFF 开关拨到 ON 上。
5） 重新合上断路器盒盖。
6） 打开炉子电源开关检查并确认。
l 计算机系统维护
计算机控制系统属精密装置，应避免碰撞、敲击、受潮等，有专人负责维护保养，杜绝带
病毒磁盘或非法用户进入设备终端；计算机控制系统中的风扇应每日进行检查保证计算机控制
系统正常运作。
