1.3 术语、概念注解
1、 SMT：Surface Mount Technology/表面组装技术。
2、 SMA：Surface Mount Assembly/表面组装组件。
3、 SV：Setting Value/（回流炉运行参数）设定值。
4、 PV：Practical Value/（回流炉运行参数）实际值。
5、 PCB：Printed-Circuit-Board/印刷（制）电路板。
6、 CBS：Center Board Support/中央支撑(系统)。
7、 4T 和 4B：在操作界面上用 T 代表上温区，用 B 代 表下温区。如 4T 表示回流炉第四温
区的上温区，4B 表示第四温区的下温区。
8、 控温精度：是反映回流炉温度控制性能好坏的重要指标，是 恒温静态 时（ 没 有 过 PCB
板）回流炉实测温度与设定温度的平均差值。

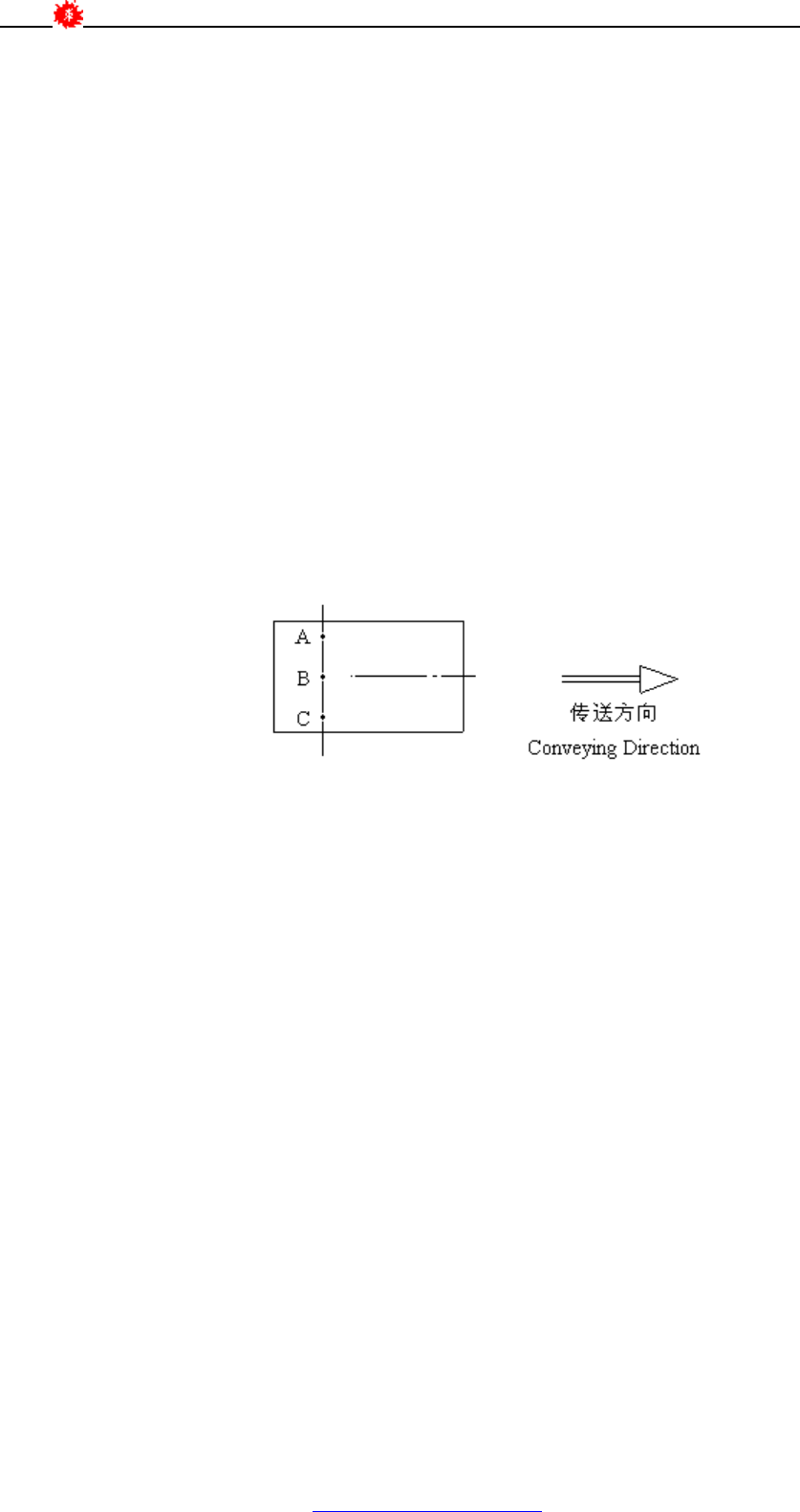

9、 温度均匀性：即通常所说的 PCB 横向温度偏差，它是指炉膛内任一与 PCB 板传送方
向相垂直的截面上工作部位处温度的差异，一般用可焊 PCB 裸板进行测试，以 A、B、
C 三测试点焊接峰值的最大差值来表示。该指标是表征回流炉设备性能优劣的重要指
标。测试点选择不同的位置，所测量出来的结果也有所不同。对回流炉设备温度均匀
性测试，一般测试点的布置如下图 A、B、C 三点所示：
图 1-1
10、温度曲线：即回流炉设备的焊接温度曲线，是指 SMA 上测试点处温度随时间变化
的曲线。具体的温度曲线一般随所用测试方法、测试点的位置、测试点热电偶丝的
粘贴以及 SMA 的加载情况的不同而有所不同。具体测试方法见 5.4 节温度曲线测试。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
3 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
1.4 有关手册
本手册主要对 NT 系列 V2 版回流炉的性能特点进行概述，以及提供有关回流炉的操作、
安全预防常识、故障排除及维护保养等方面的信息。在您使用 NT 系列 V2 版回流炉之前请务
必详细阅读本用户手册。
如您在使用 NT 系列 V2 版回流炉时遇到的故障自己无法排除而本手册中又没有描述时，
请及时与日东公司售后服务部联系，我们将及时为您提供技术服务。
联系方法:
总公司地址：香港九龙官塘道436—446号官塘工业中心第四期一楼H座
Address： 1/F,BLK H,PHASE 4,KWUN TONG IND. CENTER 436-446,
KWUN TONG ROAD, HONG KONG
TEL： （00852）2342 7788(6lins) FAX：（00852）2343 3120
E-mail： hongkong@suneast.com.cn
分公司地址：深圳市宝安区福永镇白石厦工业东区安全路日东工业园
TEL： 086-0755-27330313 FAX：086-0755-27330323
Web Site： Http://www.suneast.com.cn
E-mail： Shenzhen@suneast.com.cn
售后服务部电话：
086-0755- 27330313-170 136 0307 4301
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
4 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
第二章 安全与预防
2.1 基本安全知识
机器必须按照有关安全操作规则操作才能避免故障和事故的发生。在本用户手册中对有关
机器安全使用方面的知识作了详细的说明，确保用户对机器依照有关的安全条例进行安装和操
作，预防意外安全事故的发生。
2.11 用户职责
用户应确保本机仅被下列人员操作：
l 熟知基本职业安全和预防知识，且接受过本机操作培训的人员。
l 对用户手册中有关安全的章节及有关警告内容熟知的人员。
l 在定期安全检查中能依照相关安全条例工作的合格工作人员。
2.12 机器只能在符合下列条件下使用：
l 机器应保持平稳，不得有倾斜或不稳定的现象，严禁剧烈震动。
l 机器应在洁净和温湿度适宜的环境中工作。
l 电源配线只能由专业电工进行操作。
l 机器的安装与调试须由经过专门培训的人员进行。
l 电源应处于常闭状态，仅允许有操作资格的人员开启。
l 电器结构应避免暴露在空气中。
l 熟知本机的操作规程。
l 影响安全的有害故障能够即时排除。
2.13 正确使用
本机适用于 SMT 表面贴装技术中表面组装组件的固化及回流焊接，任何其他偏离机器原
设计意图的使用均被视为不正确的。
2.14 正确使用方法
l 遵守用户手册中所有信息。
l 遵守定期检查维护机器的制度。
2.15 以下原因引起的伤害或损坏，本公司拒绝承担责任：
l 不正确地使用机器。
l 不正确地授权、安装、操作及维护机器；安全装置有缺陷或不起作用。
l 没有遵循用户手册中有关机器运输、安装、授权、操作、维护及设置的信息说明。
l 随意更改机器的结构；随意更改机器的控制程序。
l 由于不可抗力和外来不确定物体造成的严重损坏。
