SUN EAST NT Series V2 Hot Air Reflow Operation Manual
5 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
2.2 系统安全与预防
在开始操作或维护设备之前，应确保操作或维护人员已阅读并理解手册中的所有说明和有
关安全预防条例。
！ 本手册使用此符号，表示用户须特别注意的事项。
回流炉有 4 个主要的危险来源：高压、高温、隔热材料以及运动着的机械零件如驱动系统
的链轮、带轮等。在设备正常操作和维护情况下，这些危险都通过机器的设计以及正确的操作
维护被有效地防止。
2.2.1 正常安全操作规则
l 设备停机维护保养要求有 2 人或 2 人以上进行；一人负责计算机控制，一人负责观察
系统操作。
l 当进行设备操作和维护工作时，应穿戴安全防护工作服。
l 在对设备进行维护保养工作之前，应关掉电源和气源。
l 设备在运输过程中应避免摇晃和震动。突然的摇晃和震动会对设备造成损坏。
l 不要随意取消机器的安全开关或机器本身具有的安全性能。
l 注意所有警示标签且不要随意移动设备上的警示标签。
l 设备不能带故障或带有危险隐患工作。
l 在进行接线或断线操作之前应将设备电源关闭。
l 在移动设备之前应关掉电源并将电源插头拨下。
l NT 系列 V2 版回流炉使用高压电源。当机器工作时不要用手去触摸机器上带有高压电
源的部位，否则会造成严重的危害甚至死亡。
l 回流炉隔热材料在正常操作条件下不暴露在外，只有打开炉膛对炉子进行维护保养时
才会暴露在外。此时应小心避免吸入纤维，要按要求穿戴防护口罩、手套及工作服。
l 运动部件穿过整个炉膛，进行操作时不要将手触摸运动部件，如链条、链轮、带轮等；
当进行维护保养时应小心运动部件，并尽可能地关掉电源。
l 小心避免触摸到发热元件，以免烫伤或造成燃烧的后果。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
6 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
2.2.2 安全警示标签和故障报警系统

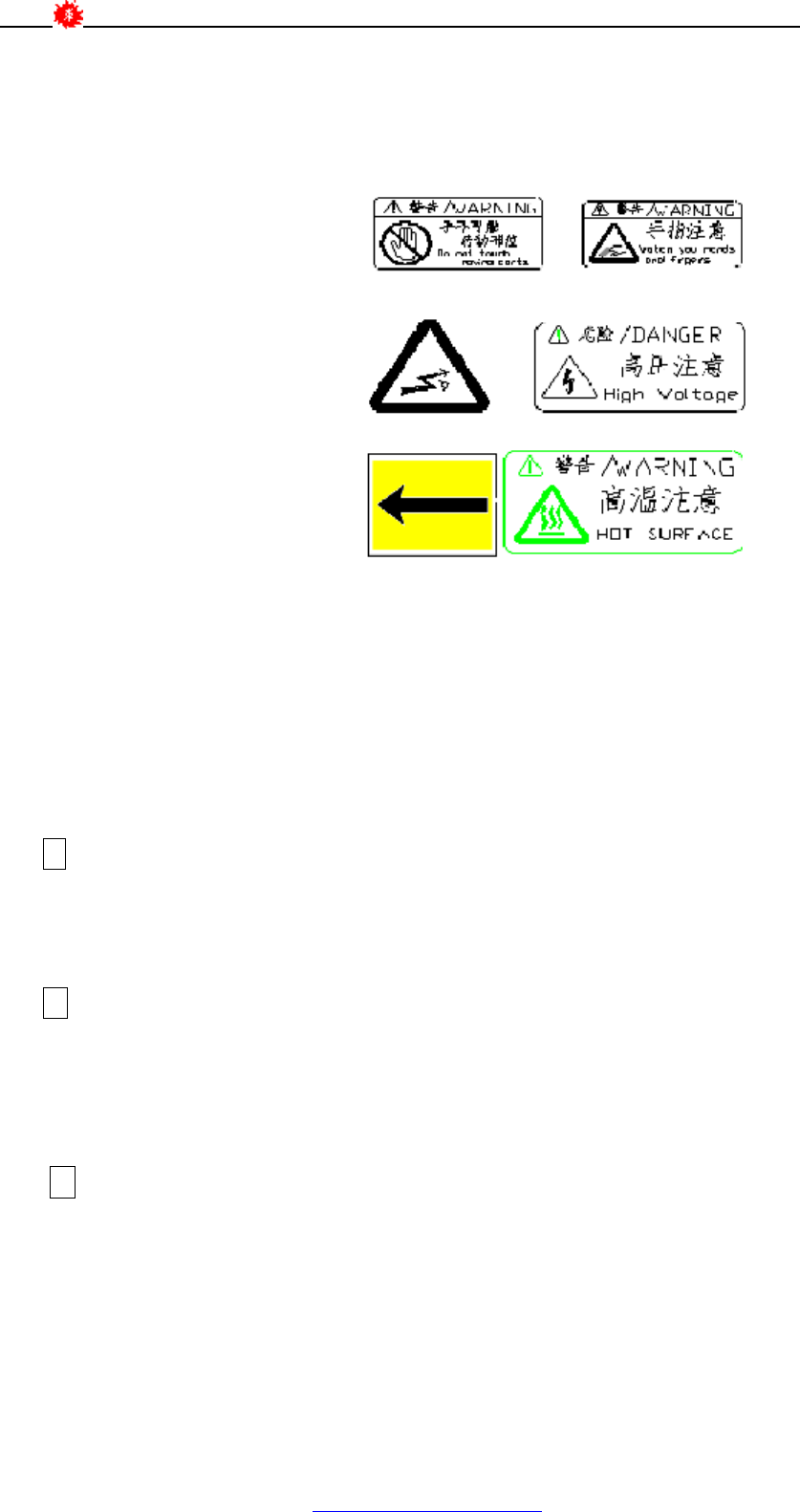

安全警示标签贴在回流炉不同位置以示有关人员在安装、操作或维护机器时注意。
回流炉上可能会有下列警示标签(列举部分)。
图2-1
2.2.3 常规安全操作检测
机器仅在安全装置起作用的情况下，进行操作。
在打开机器开关之前，应确定机器启动不会伤害到任何人。
检查安全装置是否损坏，以确保一旦机器失常工作至少安全装置起作用。
本机安全装置有：紧急制动开关、主电源开关、三色灯、机器罩盖、电控箱等。
！ 紧急制动开关：按下紧急制动开关按钮，则中断电机供应电源，PC 电源开关仍然接
通，此时机器顶部三色灯中的红色灯亮，蜂鸣器鸣叫报警。（ 图 2-2）
注意：只有在紧急情况下才能按下此开关按钮，此键按下即自锁；在机器重新开始工作之
前须将此按钮顺时针旋转使之弹起复位。
！ 三色灯：（图 2-2，2-3）
1、 红灯——表示回流炉出现异常报警。
2、 绿灯——表示回流炉处于恒温状态。
3、 黄灯——表示回流炉处于等待、加热、降温状态
在工作中系统能对出现的故障自诊断，且能声、光报警和提示故障原因。
！ 电控箱：电控箱中有电源主开关，有安全标签提醒注意高压。
l 手不可触
l 手指注意
l 电击
l 高压注意
l 高温注意
l 运转方向
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
7 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
图 2-2
图 2-3 三色灯
2.2.4 维护维修、故障排除
定期的维护保养应形成制度化。
在检查维护之前，一定要关闭电源开关，以确保设备处于停机状态。
检查齿轮、带轮等运动部件连接螺丝以确保其连接可靠。
应竖立警告标记表示机器的状态以防机器正在维修时被第三者启动。
一旦维修工作完成，应进行检查确保装置已全部安装，且功能正常。
2.3 运输及交付注意：
1． 机器外包装要求里层用防雨塑料布或抽真空塑料薄膜包裹，外层用木板装订成箱。
2． 木箱外应标有防碰撞、防倾斜、防潮等标记。
3． 运输时应拆下计算机、显示器、三色灯等易损坏零部件另箱包装，且应在箱中用填充
物挤紧，防止损坏。
4． 机器运动件应和支承件紧固，机器底座应和包装箱底板紧固。
5． 当机器交付时，打开包装木箱并查验有无零部件缺少。
