PTS-FIFEEDER-20_（1） - 第111页
104 PTS-FI FEEDE R-20 RE EL HOL DE R W2 4c 15in ch リ ー ル ホ ル ダ W 2 4c 15 イ ン チ 2 1 2 1 0 7 1 4 8 1 5 1 6 5 1 2 11 5 4 4 2 2 2 2 1 4 5 15 16 17 3 14 16 9 6 6 1 7
103 PTS-FIFEEDER-20
This page is intentionally blank.
此页是空白页
このページはブランクページです
104 PTS-FIFEEDER-20

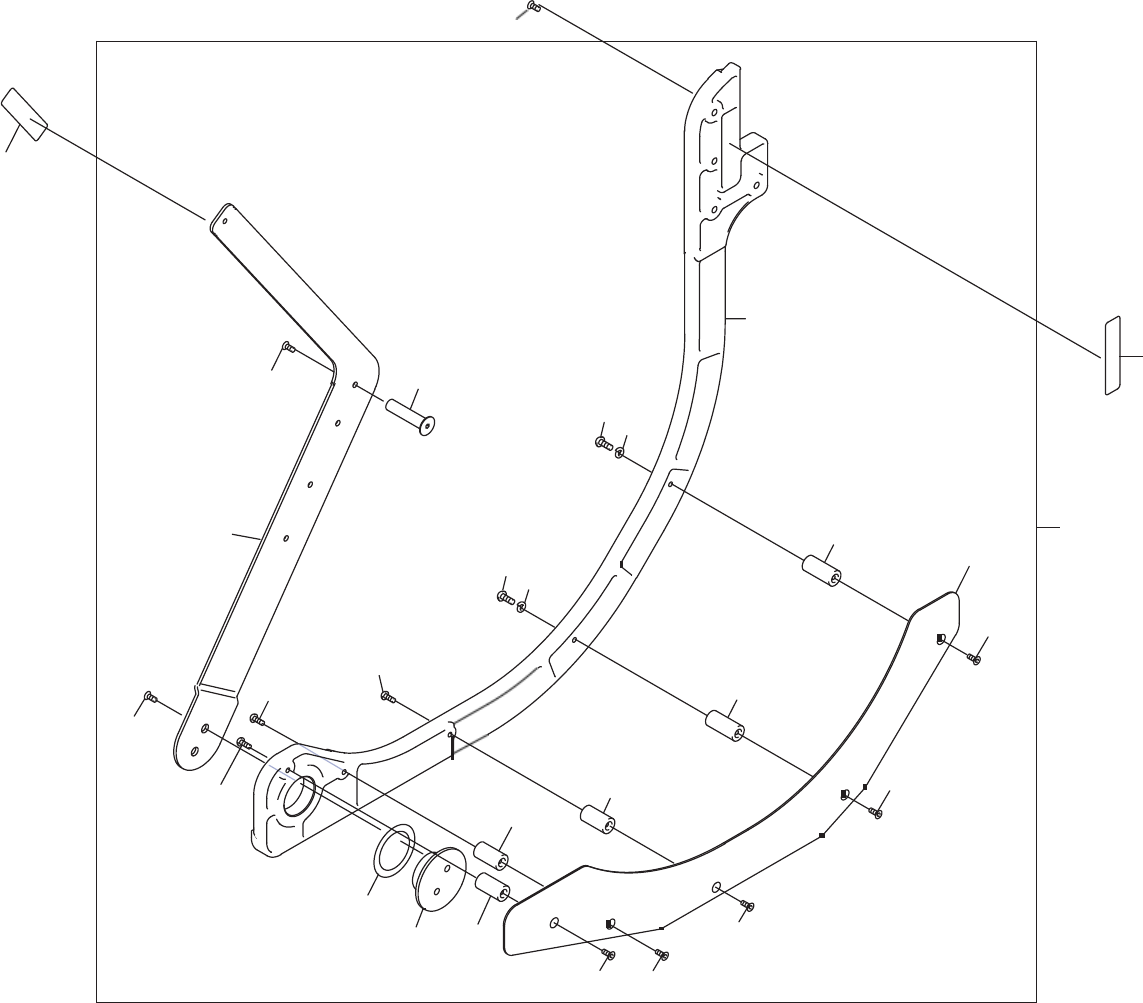

REEL HOLDER W24c 15inch
リール ホルダ W24c 15インチ
21
2
10
7
14
8
15
16
5
12
11
5
4 4
22
22
1
4
5
15
16
17
3
14
16
9
6
6
17
105 PTS-FIFEEDER-20
REEL HOLDER W24c 15inch
リール ホルダ W24c 15インチ
AA85218
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
AA85218
1
HOLDER, REEL
ホルダ リール
2
2MDLFB016902
1
HOLDER, REEL
ホルダ リール
3
2MDLFB016800
1
RETAINER, REEL
押え リール
4
K5357L
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
5
PM32261
3
SPACER
スペーサ
6
K5258H
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X015(3ｶ ｼﾛ)
7
PB01796
1
ARM
アーム
8
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
9
2MDLFB032800
1
PIN
ピン
10
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
11
PM45091
1
PIN, PIVOT
ピン 支点
12
W1007H
1
WASHER
ワッシャ
WW-26 ｳｪｰﾌﾞﾜｯｼｬ
14
PM011D1
2
SPACER
スペーサ
15
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
16
K5258G
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3ｶ ｼﾛ)
17
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M (3ｶ ｼﾛ)
21
2MDLFB026600
4
BOLT
ボルト
22
PX01832
2
SEAL, BAR CODE
シール バーコード
unit serial number
