15 PTS-FIFEEDER-20
This page is intentionally blank.
此页是空白页
このページはブランクページです
16 PTS-FIFEEDER-20

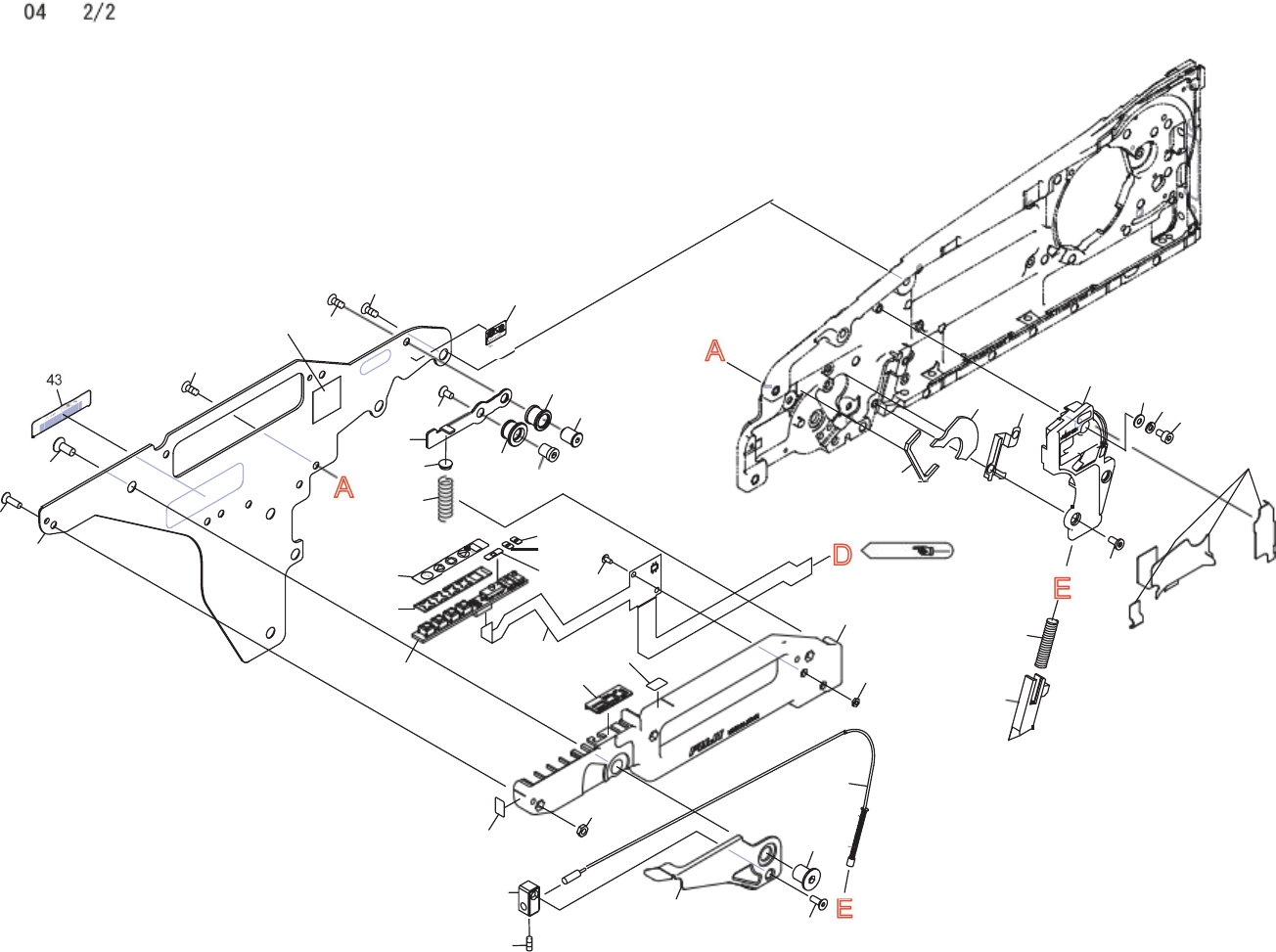

FEEDER W04b 2/2
⃞ ⃞ : E
AA81R49
43
25
22
23
24
14
35
13
7
42
33
8
9
15
20
17
18
19
35
37
28
26
42
31
38
34
27
16
12
11
3
21
10
44
41
39
40
29
30
Ref.1/
45
6
4
5
1
46
2
47
32
17 PTS-FIFEEDER-20
FEEDER W04b 2/2
フィーダ W04b 2/2
AA81R49
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
PH01714
1
GUIDE
ガイド
2
PP02693
1
SLIDE, AUXILIARY
スライド ホジヨ
3
H63592
2
BOLT, HEX SOCKET
ボルト 六角穴
EH0306
4
2MDLFA065200
1
BOLT, HEX SOCKET
ボルト 六角穴
5
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
6
W1040R
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3ｶｸﾛ)
7
PZ02321
1
SPRING
スプリング
8
PT01871
1
CLAMPER
クランパ
9
2MDLFA049101
1
WIRE
ワイヤ
10
PZ27752
1
BOLT
ボルト
11
PP02566
1
PLATE, REAR
プレート リヤー
12
PZ27782
3
BOLT
ボルト
13
PH01815
1
HANDLE
取手
14
K5358A
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010
15
N10812
3
NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶｸﾛ)
16
PP02654
1
LEVER
レバー
17
PT01881
1
CLIPPER, WIRE
クリツパ ワイヤ
18
K5357T
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
19
N4018A
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ｸﾎﾞﾐｻｷ
20
PM03663
1
PIN
ピン
21
K5359E
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008
22
PP02625
1
LEVER
レバー
23
PH01670
1
ROLLER
ローラ
24
PM066B1
1
PIN, ROLLER
ピン ローラ
25
K5357M
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
26
PH01681
1
ROLLER
ローラ
27
PM066A2
1
PIN, PIVOT
ピン 支点
28
K5357M
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
29
PM0BAD1
1
RETAINER, SPRING
押え スプリング
30
PZ45640
1
SPRING
スプリング
31
2AGKFA000201
1
BOARD, PRINTED CIRCUIT
基板 プリント
FH1395C0F
32
K5170M
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X005(ｽﾃﾝﾚｽ)
33
N10736
2
NUT, HEX
ナット 六角
M02 3ｼｭ(3ｶｸﾛ)
34
PS04040
1
SEAL
シール
35
PJ20960
2
PLATE
プレート
37
2MDLFA032200
1
PLATE
プレート
38
PH02062
1
COVER, SWITCH
カバー ＳＷ
