190 PTS-FIFEEDER-20
REEL HOLDER W104 15inch
リール ホルダ W104 15インチ
2
8
22
22
16
14
16
3
6
14
12
11
5
4
4
1
5
15
15
15
4
5
4
9
4
10
7
6
191 PTS-FIFEEDER-20
REEL HOLDER W104 15inch
リール ホルダ W104 15インチ
AA4ER08
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
AA4ER08
1
HOLDER, REEL
ホルダ リール
2
2MDLFB016902
1
HOLDER, REEL
ホルダ リール
3
2MDLFB016800
1
RETAINER, REEL
押え リール
4
K5357L
5
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
5
PM013S1
3
SPACER
スペーサ
6
K5258H
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X015(3ｶ ｼﾛ)
7
PB08305
1
ARM
アーム
8
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
9
PM013R2
1
PIN
ピン
10
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
11
PM45091
1
PIN, PIVOT
ピン 支点
12
W1007H
1
WASHER
ワッシャ
WW-26 ｳｪｰﾌﾞﾜｯｼｬ
14
PM013T1
2
SPACER
スペーサ
15
K5258G
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3ｶ ｼﾛ)
16
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M (3ｶ ｼﾛ)
21
PZ27762
4
BOLT
ボルト
22
PX06072
2
SEAL, BAR CODE
シール バーコード
unit serial number
192 PTS-FIFEEDER-20

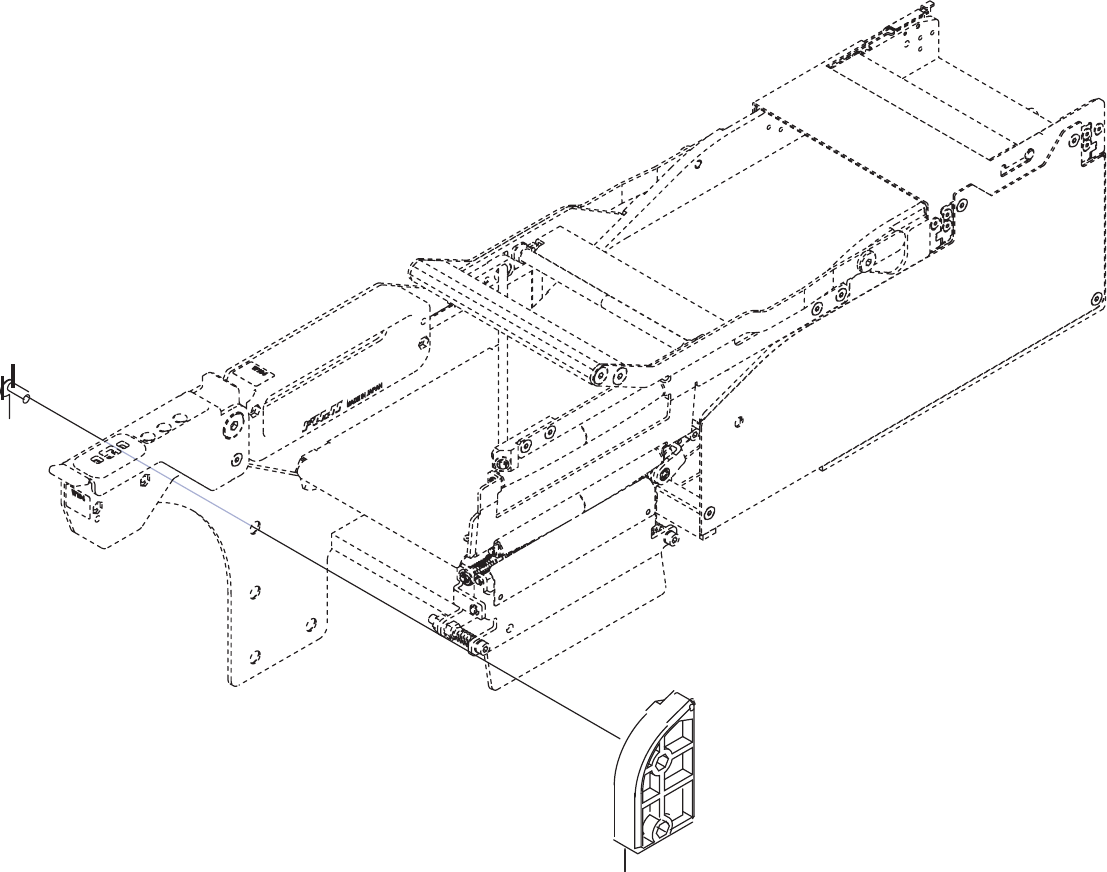

PARTS for BUCKET TYPE REEL HOLDER_W104
バケットタイプリールホルダ専用部品_104
