PTS-FIFEEDER-20_(1) - 第27页
26 PTS-FIFEEDER-20 PARTS for BUCKET TYPE REEL HOLDER_W 04f ⃞ ⃞ ⃞ ⃞ B : I 2 1

25 PTS-FIFEEDER-20
REEL HOLDER W04b,W04f 7inch
リール ホルダ W04b,W04f 7インチ
AA7ZM17
No.
番号
Drg.No. & Code No.
図番 & コード番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
AA7ZM17
1
HOLDER, REEL
ホルダ リール
2
PM048F1
1
SLIDER
スライダ
3
PT01740
2
STOPPER
ストッパ
4
PH01437
1
SLIDER
スライダ
5
PP02254
1
PLATE, RETAINING
プレート 押え
6
K73840
4
SCREW, C/R COUNTERSUNK
小ネジ +穴皿
M02X008(3カ シロ)
7
N61648
4
NUT, HEX
ナット 六角
M02 2シュ(3カ シロ)
8
PP02241
1
JAW
爪
9
PZ27731
1
SPRING
スプリング
10
PM00KH2
3
PIN
ピン
11
PP02161
1
PLATE, SIDE
プレート サイド
12
PX08540
1
SEAL
シール
13
PJ22792
1
ROLLER
ローラ
13.1
H4445D
1
BEARING, MINIATURE
ベアリング ミニチュア
LF-1060ZZ
14
PM0D3X1
1
PIN
ピン
15
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3カ シロ)
16
PB02KZ5
1
PLATE, SIDE
プレート サイド
17
K5357L
6
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3カ シロ)
18
PH01492
2
ROLLER
ローラ
19
PM97983
2
PIN
ピン
20
K5357L
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3カ シロ)
21
PH01416
1
ARM
アーム
22
PZ34281
1
SPRING, TORSION
スプリング ネジリ
23
PM04LS3
1
PIN, PIVOT
ピン 支点
24
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3カ シロ)
25
PH01424
1
BKT, SLIDE
BKT スライド
26
N61955
2
NUT, HEX
ナット 六角
M04 2シュ(3カシロ)
31
2MDLFA159400
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
32
PX09171
4
SEAL, BAR CODE
シール バーコード
W04b, unit serial number
33
2MDLFA067300
4
SEAL, BAR CODE
シール バーコード
W04f, unit serial number

26 PTS-FIFEEDER-20

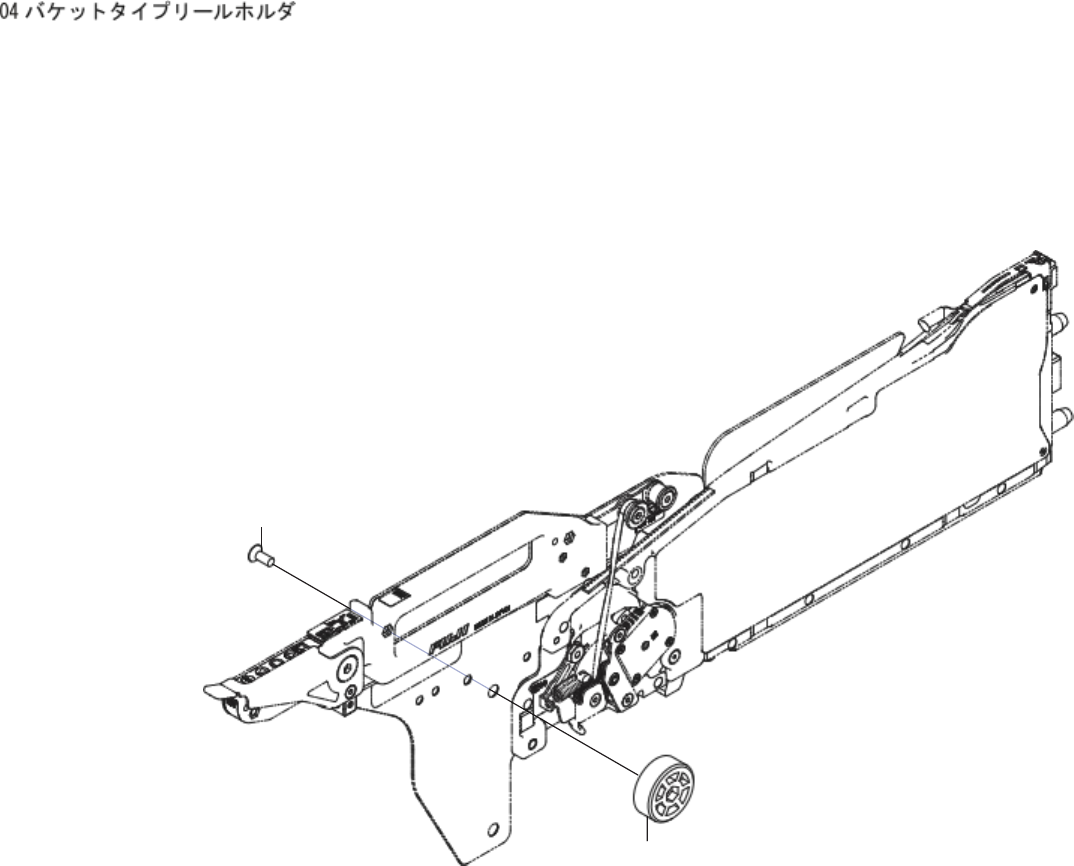

PARTS for BUCKET TYPE REEL HOLDER_W04f
⃞⃞⃞⃞B: I
2
1

27 PTS-FIFEEDER-20
PARTS for BUCKET TYPE REEL HOLDER_W04f
バケットタイプリールホルダ専用部品_W04f
No.
番号
Drg.No. & Code No.
図番 & コード番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
PH01315
1
ROLLER
ローラ
2
K70746
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010 (3カ シロ)SL-250ショリ
