39 PTS-FIFEEDER-20 F EE D E R W 08 f 2 /2 フ ィ ー ダ W 0 8f 2/ 2 2ADL FA006143 No. 番 号 D rg .N o . & C od e N o. 図番 & ｺ ｰﾄﾞ番号 QT Y 個 数 Descri ption 品名 Rat ing 規 格 Re ma rk s 備 考 1 P H01 715 1 GUID E ガイ ド 2 PP 026 93…

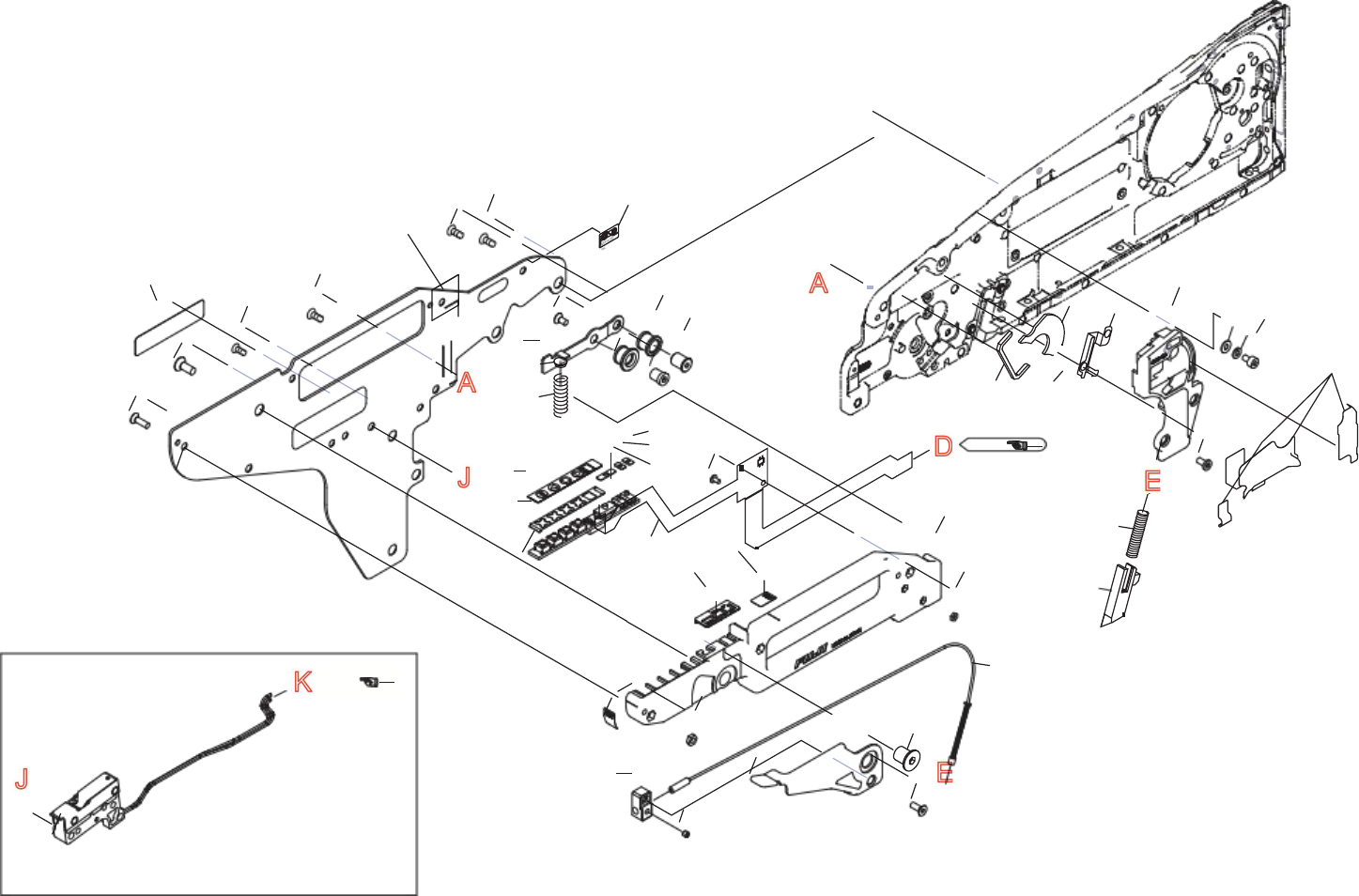

38 PTS-FIFEEDER-20
FEEDER W08f 2/2
フィーダ W08f 2/2
2ADLFA006143
26
25
41
Ref.1/
16
18
19
51
Ref.1/
35
35
37
8
45
42
42
32
33
52
38
31
34
27
13
11
12
14
3
9
7
39
44
40
47
21
2
4
6
5
43
10
17
15
23
24
22
29
30
20
46
1
28
39 PTS-FIFEEDER-20
FEEDER W08f 2/2
フィーダ W08f 2/2
2ADLFA006143
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
PH01715
1
GUIDE
ガイド
2
PP02693
1
SLIDE, AUXILIARY
スライド ホジヨ
3
H68850
2
BOLT, HEX SOCKET
ボルト 六角穴
SEH0306
4
2MDLFA065201
1
BOLT, HEX SOCKET
ボルト 六角穴
5
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
6
W1108B
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
7
PZ02321
1
SPRING
スプリング
8
PT01871
1
CLAMPER
クランパ
9
2MDLFA295800
1
WIRE
ワイヤ
10
K69487
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ) SL-250ｼｮﾘ
11
2MDLFA105802
1
PLATE, REAR
プレート リヤー
12
K69488
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶ ｼﾛ) SL-250ｼｮﾘ
13
PH01816
1
HANDLE
取手
14
K53579
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3ｶ ｼﾛ)
15
N1079W
3
NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
16
2MDLFA063502
1
LEVER
レバー
17
PT01884
1
CLIPPER, WIRE
クリツパ ワイヤ
18
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
19
N4018A
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003
ｸﾎﾞﾐｻｷ
20
PM03663
1
PIN
ピン
21
K64283
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
22
PP02627
1
LEVER
レバー
23
PH01671
1
ROLLER
ローラ
24
PM066B2
1
PIN, ROLLER
ピン ローラ
25
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
26
PH01682
1
ROLLER
ローラ
27
PM066A5
1
PIN, PIVOT
ピン 支点
28
2MHEFA042300
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
29
PM0BAD1
1
RETAINER, SPRING
押え スプリング
30
PZ50900
1
SPRING
スプリング
31
2AGKFA000201
1
BOARD, PRINTED CIRCUIT
基板 プリント
FH1395C0F
32
K5170M
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X005(ｽﾃﾝﾚｽ)
33
N60680
2
NUT, HEX
ナット 六角
M02 3ｼｭ(3ｶ ｼﾛ)
34
PS04040
1
SEAL
シール
35
PJ20961
2
PLATE
プレート
37
2MDLFA032201
1
PLATE
プレート
38
PH02063
1
COVER, SWITCH
カバー ＳＷ
39 PTS-FIFEEDER-20
39
XK05546
1
BOARD, PRINTED CIRCUIT
基板 プリント
FH1389A2F
40
2MDLFA190801
1
SHEET SW
シートＳＷ
41
PB03TS5
1
PLATE, SEAL
プレート シール
42
2MDLFA067200
2
SEAL
シール
W08f
43
2MDLFA067400
1
SEAL, BAR CODE
シール バーコード
W08f, unit serial number
44
PX09210
1
SEAL
シール
45
2MDLFA010702
1
TAPE, SEAL
テープ シール
46
2MDLFA035702
1
SHEET, RUBBER
シート ゴム
47
2MDLFA035901
1
SHEET, RUBBER
シート ゴム
51
AA8GF05
1
SENSOR
センサ
52
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶｼﾛ
)
