PTS-FIFEEDER-20_（1） - 第43页
40 PTS-FIFEEDER-20 RE EL HOL DER (CASE TYPE )W08 c 7in ch リ ー ル ホ ル ダ ( ケ ー ス タ イ プ ) W 08 c 7 イ ン チ AA5NC 14 3 1 3 1 2 1 5 26 2 1 7 1 3 1 3 .1 14 1 7 25 1 0 1 7 2 0 1 2 4 1 0 5 1 8 1 0 1 9 1 7 4 21 2 3 3 2 2 2 2 0 3 2 2…
39 PTS-FIFEEDER-20
39
XK05546
1
BOARD, PRINTED CIRCUIT
基板 プリント
FH1389A2F
40
2MDLFA190801
1
SHEET SW
シートＳＷ
41
PB03TS5
1
PLATE, SEAL
プレート シール
42
2MDLFA067200
2
SEAL
シール
W08f
43
2MDLFA067400
1
SEAL, BAR CODE
シール バーコード
W08f, unit serial number
44
PX09210
1
SEAL
シール
45
2MDLFA010702
1
TAPE, SEAL
テープ シール
46
2MDLFA035702
1
SHEET, RUBBER
シート ゴム
47
2MDLFA035901
1
SHEET, RUBBER
シート ゴム
51
AA8GF05
1
SENSOR
センサ
52
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶｼﾛ
)
40 PTS-FIFEEDER-20

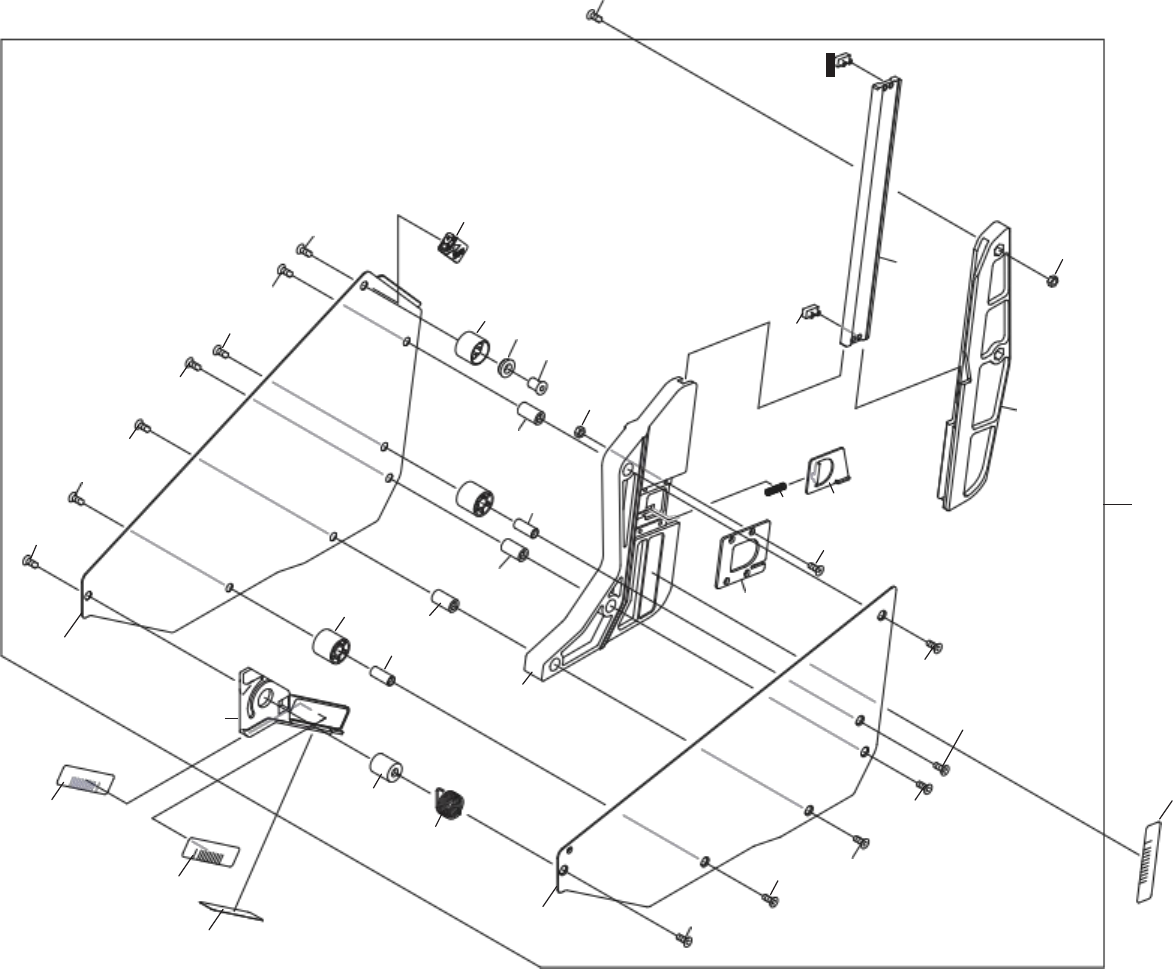

REEL HOLDER (CASE TYPE)W08c 7inch
リール ホルダ (ケースタイプ) W08c 7インチ
AA5NC14
31
3
12
15
26
2
17
13
13.1
14
17
25
10
17
20
1
24
10
5
18
10
19
17
4
21
23
32
22
20
32
24
32
20
20
32
19
18
16
17
11
17
6
9
3
8
7
41 PTS-FIFEEDER-20
REEL HOLDER (CASE TYPE) W08c 7inch
リール ホルダ (ケースタイプ) W08c 7インチ
AA5NC14
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
AA5NC14
1
HOLDER, REEL
ホルダ リール
2
PM048F1
1
SLIDER
スライダ
3
PT01740
2
STOPPER
ストッパ
4
PH01435
1
SLIDER
スライダ
5
PP02253
1
PLATE, RETAINING
プレート 押え
6
K5169N
4
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X008(ｽﾃﾝﾚｽ)
7
N1074A
4
NUT, HEX
ナット 六角
M02(ｽﾃﾝﾚｽ)
8
PP02240
1
JAW
爪
9
PZ27731
1
SPRING
スプリング
10
PM00KH2
3
PIN
ピン
11
PP02160
1
PLATE, SIDE
プレート サイド
12
PX08540
1
SEAL
シール
13
PJ22792
1
ROLLER
ローラ
13.1
H4445D
1
BEARING, MINIATURE
ベアリング ミニチュア
LF-1060ZZ
14
PM0D3X1
1
PIN
ピン
15
K5357M
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
16
PP02171
1
PLATE, SIDE
プレート サイド
17
K5357M
6
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
18
PH01491
2
ROLLER
ローラ
19
PM97983
2
PIN
ピン
20
K5357M
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
21
PH01413
1
ARM
アーム
22
PZ34281
1
SPRING, TORSION
スプリング ネジリ
23
PM04LS3
1
PIN, PIVOT
ピン 支点
24
K5357M
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
25
PH01423
1
BKT, SLIDE
ＢＫＴ スライド
26
N10796
2
NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
31
PZ31461
2
BOLT
ボルト
32
PX09121
4
SEAL, BAR CODE
シール バーコード
W08c, unit serial number
