41 PTS-FIFEEDER-20
REEL HOLDER (CASE TYPE) W08c 7inch
リール ホルダ (ケースタイプ) W08c 7インチ
AA5NC14
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
AA5NC14
1
HOLDER, REEL
ホルダ リール
2
PM048F1
1
SLIDER
スライダ
3
PT01740
2
STOPPER
ストッパ
4
PH01435
1
SLIDER
スライダ
5
PP02253
1
PLATE, RETAINING
プレート 押え
6
K5169N
4
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X008(ｽﾃﾝﾚｽ)
7
N1074A
4
NUT, HEX
ナット 六角
M02(ｽﾃﾝﾚｽ)
8
PP02240
1
JAW
爪
9
PZ27731
1
SPRING
スプリング
10
PM00KH2
3
PIN
ピン
11
PP02160
1
PLATE, SIDE
プレート サイド
12
PX08540
1
SEAL
シール
13
PJ22792
1
ROLLER
ローラ
13.1
H4445D
1
BEARING, MINIATURE
ベアリング ミニチュア
LF-1060ZZ
14
PM0D3X1
1
PIN
ピン
15
K5357M
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
16
PP02171
1
PLATE, SIDE
プレート サイド
17
K5357M
6
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
18
PH01491
2
ROLLER
ローラ
19
PM97983
2
PIN
ピン
20
K5357M
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
21
PH01413
1
ARM
アーム
22
PZ34281
1
SPRING, TORSION
スプリング ネジリ
23
PM04LS3
1
PIN, PIVOT
ピン 支点
24
K5357M
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
25
PH01423
1
BKT, SLIDE
ＢＫＴ スライド
26
N10796
2
NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
31
PZ31461
2
BOLT
ボルト
32
PX09121
4
SEAL, BAR CODE
シール バーコード
W08c, unit serial number

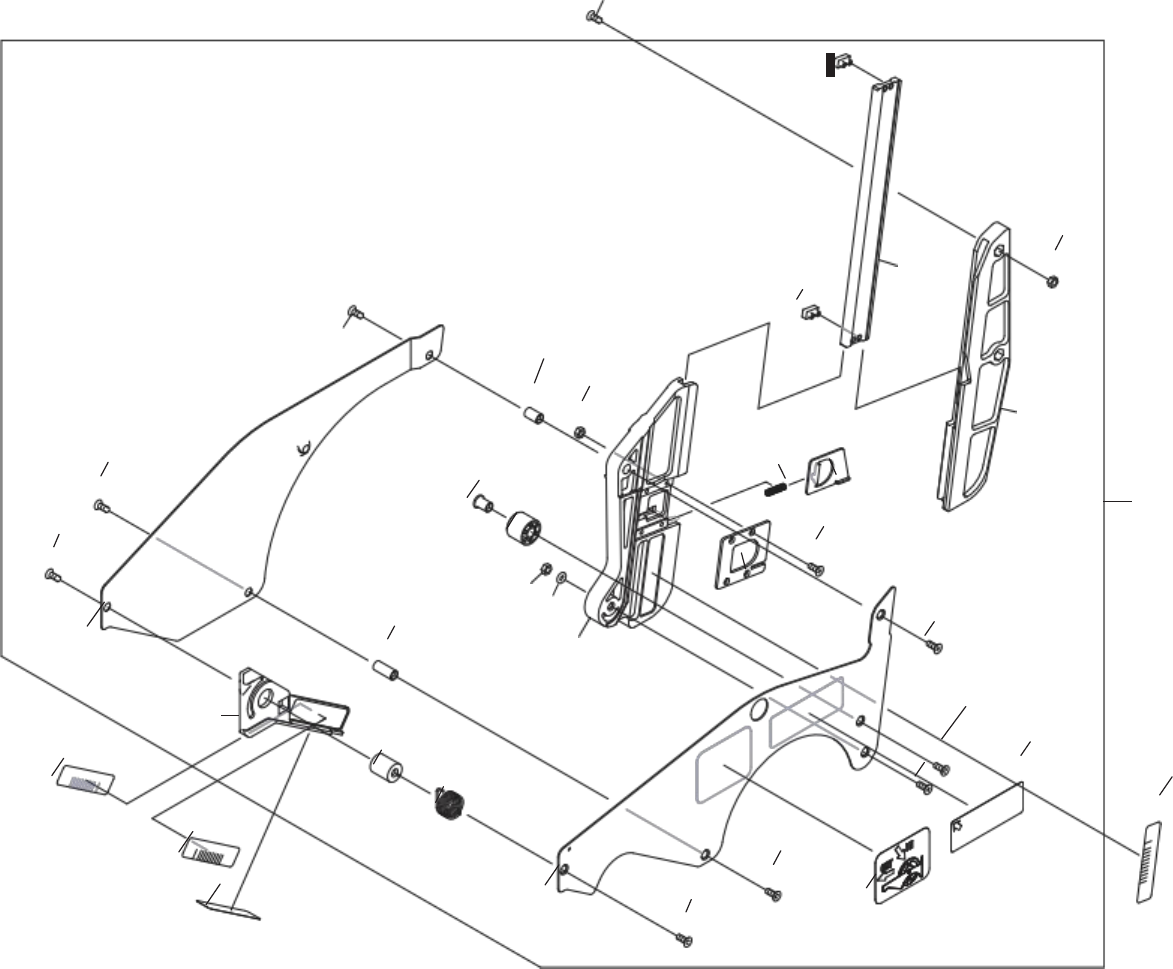

42 PTS-FIFEEDER-20
REEL HOLDER (SHORT CENTER PIN TYPE)W08c,W08f 7inch
リール ホルダ (ショートセンターピンタイプ) W08c,W08f 7インチ
2ADLFA002011
31
3
26
2
12
4.1
25
20
1
9
14
6
24
13
18.1
18.2
19
11
17
21
15
28
33
23
32
33
22
20
32
33
24
27
32
33
32
18
16
4
3
8
5
7
43 PTS-FIFEEDER-20
REEL HOLDER (SHORT CENTER PIN TYPE) W08c,W08f 7inch
リール ホルダ (ショートセンターピンタイプ) W08c,W08f 7インチ
2ADLFA002011
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
2ADLFA002011
1
HOLDER, REEL
ホルダ リール
2
PM048F1
1
SLIDER
スライダ
3
PT01740
2
STOPPER
ストッパ
4
2MDLFA033002
1
SLIDER
スライダ
4.1
2MDLFA031200
1
PIN
ピン
5
PP02254
1
PLATE, RETAINING
プレート 押え
6
K73840
4
SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M02X008(3ｶ ｼﾛ)
7
N61648
4
NUT, HEX
ナット 六角
M02 2ｼｭ(3ｶ ｼﾛ)
8
PP02241
1
JAW
爪
9
PZ27731
1
SPRING
スプリング
11
PP03452
1
PLATE, SIDE
プレート サイド
12
2MDLFA325701
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
13
PH01482
1
ROLLER
ローラ
14
PM97974
1
PIN
ピン
15
2MDLFA325801
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
16
2MDLFA025801
1
PLATE, SIDE
プレート サイド
17
2MDLFA325701
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
18
2MDLFA325900
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
18.1
N1079W
1
NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
18.2
W1108B
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
19
PM97983
1
PIN
ピン
20
2MDLFA325801
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
21
PH01416
1
ARM
アーム
22
PZ34281
1
SPRING, TORSION
スプリング ネジリ
23
PM04LS3
1
PIN, PIVOT
ピン 支点
24
2MDLFA325801
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
25
PH01424
1
BKT, SLIDE
ＢＫＴ スライド
26
N61955
2
NUT, HEX
ナット 六角
M04 2ｼｭ(3ｶｼﾛ)
27
2MDLFA005700
1
SEAL
シール
28
2MDLFA009600
1
SEAL
シール
31
2MDLFA159400
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
32
PX09121
4
SEAL, BAR CODE
シール バーコード
W08c, unit serial number
33
2MDLFA067400
4
SEAL, BAR CODE
シール バーコード
W08f, unit serial number
