44 PTS-FIFEEDER-20

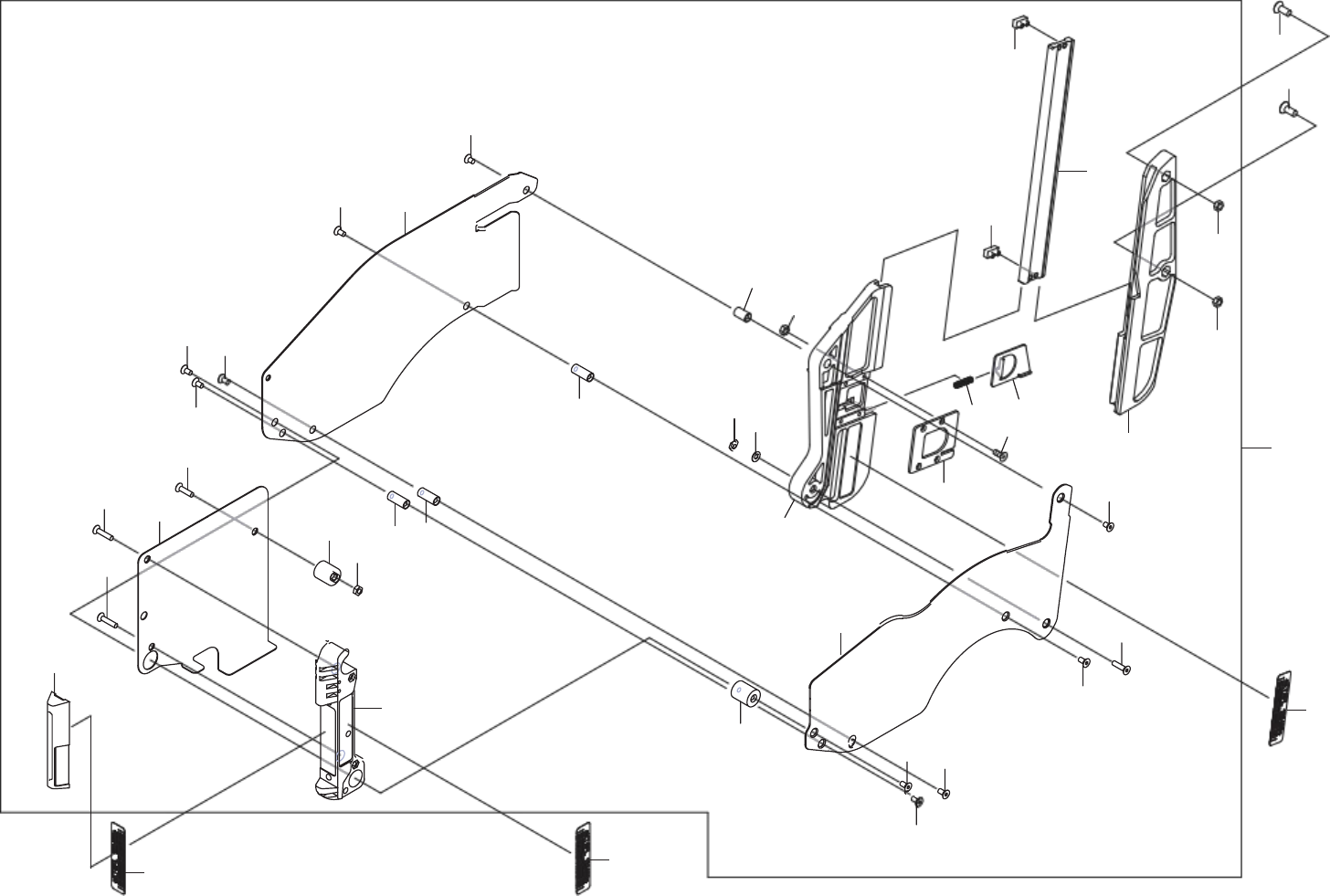

REEL HOLDER (SWING TYPE)W08f 7inch
リール ホルダ (スイングタイプ) W08f 7インチ
43
43
12
2
13
3
10
7
13
20
19
1
33
15
29
28
30
32
29
14
17
35
34
21
16
42
42
20
20
42
26
25
26
13
18
13
16
16
16
11
4
6
8
3
9
5
45 PTS-FIFEEDER-20
REEL HOLDER (SWING TYPE) W08f 7inch
リール ホルダ (スイングタイプ) W08f 7インチ
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
2ADLFA034310
1
HOLDER, REEL
ホルダ リール
2
PM048F1
1
SLIDER
スライダ
3
PT01740
2
STOPPER
ストッパ
4
2MDLFA033002
1
SLIDER
スライダ
5
PP02254
1
PLATE, RETAINING
プレート 押え
6
K73840
4
SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M02X008(3ｶ ｼﾛ)
7
N61648
4
NUT, HEX
ナット 六角
M02 2ｼｭ(3ｶ ｼﾛ)
8
PP02241
1
JAW
爪
9
PZ27731
1
SPRING
スプリング
10
2MDLFA031200
1
PIN
ピン
11
2MDLFA309302
1
PLATE, SIDE
プレート サイド
12
2MDLFA325701
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
13
2MDLFA325801
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
14
2MDLFA309203
1
PLATE, SIDE
プレート サイド
15
2MDLFA325701
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
16
2MDLFA325801
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
17
2MDLFA325900
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
18
N1079W
1
NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
19
W1108B
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
20
PM97983
3
PIN
ピン
21
2MDLFA294201
1
PIN, PIVOT
ピン 支点
25
PH01424
1
BKT, SLIDE
ＢＫＴ スライド
26
N61955
2
NUT, HEX
ナット 六角
M04 2ｼｭ(3ｶｼﾛ)
28
2MDLFA342000
1
PLATE
プレート
29
2MDLFA326000
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
30
2MDLFA309505
1
PIN
ピン
32
2MDLFA325900
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
33
N10793
1
NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
34
2MDLFA309604
1
BKT, PIVOT
ＢＫＴ 支点
35
2MDLFA306402
1
COVER, SEAL
カバー シール
42
2MDLFA067400
3
SEAL, BAR CODE
シール バーコード
W08f, unit serial number
43
K70746
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010 (3ｶ ｼﾛ)SL-250ｼｮﾘ
46 PTS-FIFEEDER-20
REELHOLDERW08c,W08f 13inch
リール ホルダ W08c,W08f 13インチ
21
17
18
15
18
5
16
4
14
10
11
9
8
13
22
23
23
22
21
1
16
6
2
