49 PTS-FIFEEDER-20 P A R T S fo r B U C K E T T Y P E R E E L H O LD E R _ W 0 8 f バ ケ ッ ト タ イ プ リ ー ル ホ ル ダ 専 用 部 品 _ W 0 8 f No. 番 号 D rg .N o . & C od e N o. 図番 & ｺ ｰﾄﾞ番号 QT Y 個 数 Descri ption 品名 Rat ing 規 格 R…
48 PTS-FIFEEDER-20
PARTS for BUCKET TYPE REEL HOLDER_W08f
⃞⃞⃞⃞B: I
4
2
3
1
49 PTS-FIFEEDER-20
PARTS for BUCKET TYPE REEL HOLDER_W08f
バケットタイプリールホルダ専用部品_W08f
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
2MDLFA305500
1
PIN
ピン
2
K70355
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005 (3ｶ ｼﾛ) SL-250ｼｮﾘ
3
2MDLFA317700
1
COVER, PROTECTIVE
カバー 保護
4
PZ53001
1
BOLT, HEX SOCKET
ボルト 六角穴

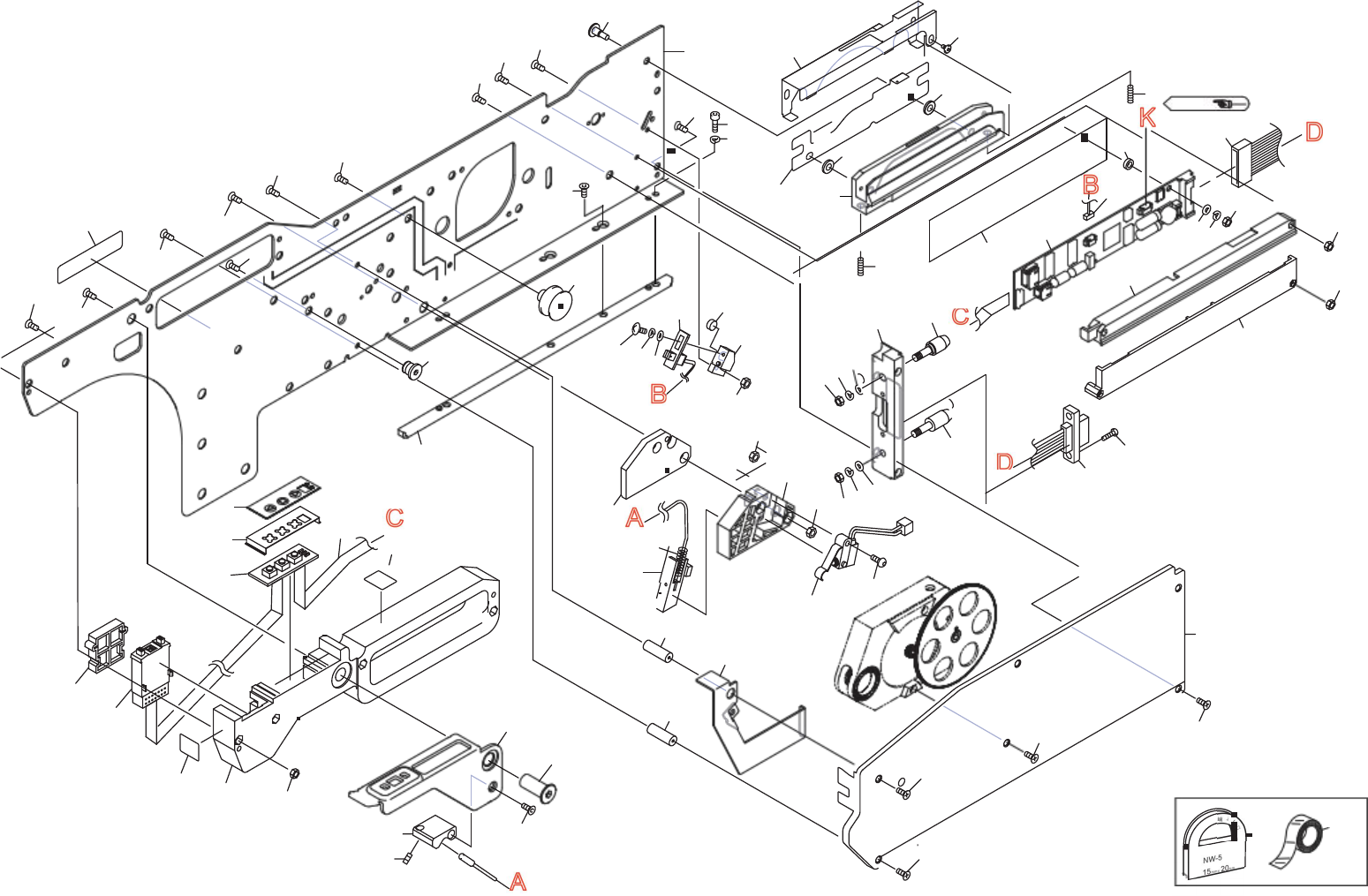

50 PTS-FIFEEDER-20
FEEDER W12c 1/2
フィーダ W12c 1/2
45
41
Ref.2/
18
39
32
23
31
52
28
26.1
25
46
72
54
70
53
50
5
2
6
10mm x55mm
63
26
26.1
㠃
83
40
49
29
26
47
61
64
67
65
69
68
38
39
30
82
81
80
22
21
27
27
24
78
79
76
70
75
15
14
12
17
11
12
6
8
7
7
6
6
25
41
43
16
48
57
66
1
60
51
37
59
74
73
71
10
36
19
35
9
77
33
8
34
20
62
58
