FEEDER W12c 2/2
フィーダ W12c 2/2
AB10026
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
47.4
W60654
2
WASHER, FLAT
ワッシャ 平
2M/MX0.4X4.3(3ｶｼﾛ)
48
K5357X
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
49
2ADLFB003302
1
GEAR
ギヤ
50
PM047D1
1
SPACER
スペーサ
51
S1003D
1
CIR-CLIP
サークリップ
ST-EW-2(3ｶ ｼﾛ)
52
H4569A
2
BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
53
PM91102
2
GEAR
ギヤ
54
S1003D
2
CIR-CLIP
サークリップ
ST-EW-2(3ｶ ｼﾛ)
55
2MDLFB004600
1
SPRING, TORSION
スプリング ネジリ
56
2MDLFB004700
1
SPRING, TORSION
スプリング ネジリ
57
2MDLFB004500
1
PIN
ピン
58
2MDLFB004300
1
LEVER
レバー
59
S10190
2
CIR-CLIP
サークリップ
ST-EW-1.5(ｽﾃﾝﾚｽ)
60
2MDLFB004900
1
PIN
ピン
61
S1003D
2
CIR-CLIP
サークリップ
ST-EW-2(3ｶ ｼﾛ)
62
PH00751
2
GEAR
ギヤ
63
2MDLFB004200
1
SCRAPER
スクレーパ
64
PZ24341
2
SPRING
スプリング
65
AA0CA09
1
BKT, ROLLER
ＢＫＴ ローラ
65.1
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
66
PH02151
1
BKT, ROLLER
ＢＫＴ ローラ
67
PJ03963
1
ROLLER
ローラ
68
PM41952
1
PIN
ピン
69
S1003E
1
CIR-CLIP
サークリップ
ST-EW-3(3ｶ ｼﾛ)
70
W1108S
1
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
71
PM42011
1
PIN
ピン
72
PJ00953
1
ROLLER
ローラ
73
PJ00965
1
ROLLER
ローラ
74
PM0KRS0
1
PIN
ピン
75
N1079W
2
NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
76
S1003C
1
CIR-CLIP
サークリップ
ST-EW -1.2(3ｶ ｼﾛ)
81
2ADLFB001905
1
BKT, SENSOR
ＢＫＴ センサ
82
K5357L
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
83
2MDLFB026500
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
57 PTS-FIFEEDER-20
This page is intentionally blank.
此页是空白页
このページはブランクページです
58 PTS-FIFEEDER-20
41
45
66

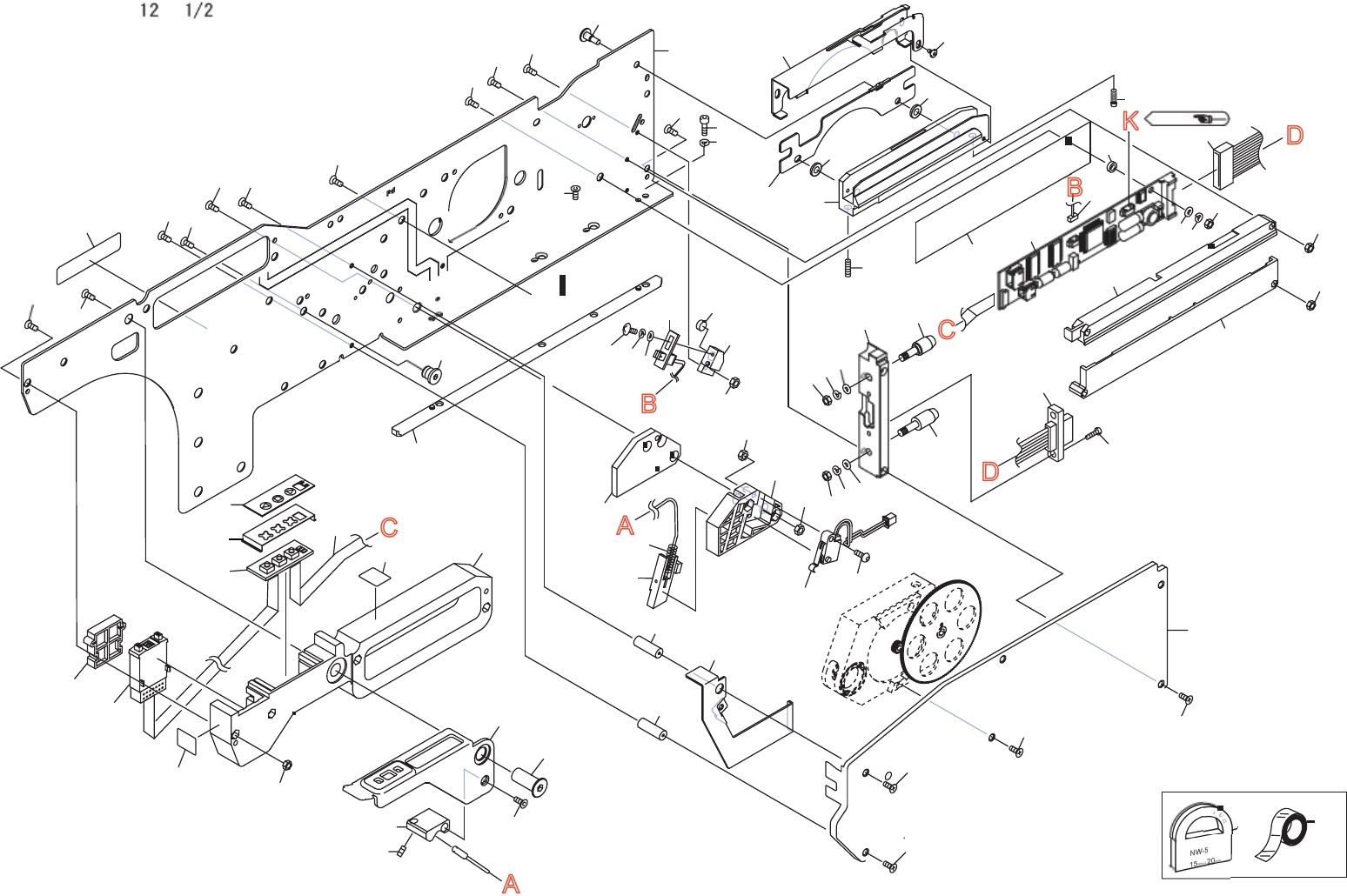

FEEDER W12f 1/2
