PTS-FIFEEDER-20_（1） - 第71页

67 PTS-FIFEEDER-20 R E E L H O L D E R W 1 2 c ,W 1 2f 7 i nc h リ ー ル ホ ル ダ W 12 c, W 12 f 7 イ ン チ AA84919 No. 番 号 D rg .N o . & C od e N o. 図番 & ｺ ｰﾄﾞ番号 QT Y 個 数 Descri ption 品名 Rat ing 規 格 Re ma rk s 備 考 1 AA84…

100%1 / 213

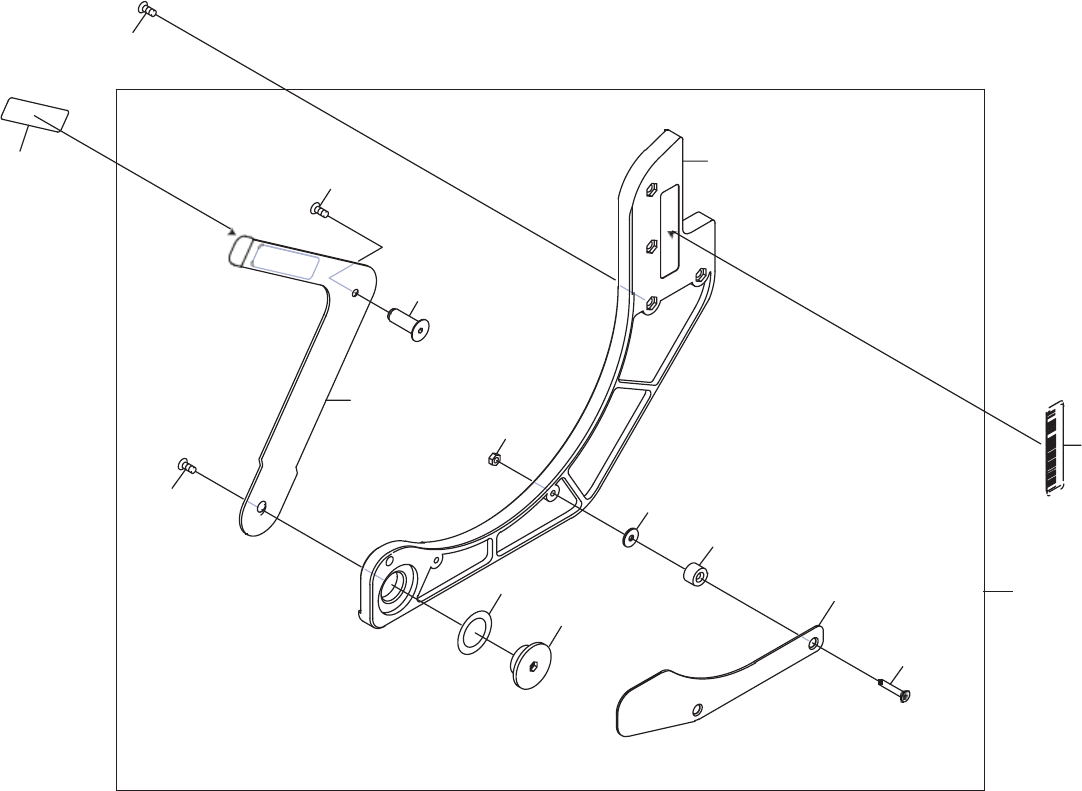

66 PTS-FIFEEDER-20
REEL HOLDER W12c,W12f 7inch
リール ホルダ W12c,W12f 7インチ
AA84919
2
13
10
7
12
2
2
2
3
22
23
21
9
8
3
11
11.1
5
6
1
67 PTS-FIFEEDER-20
REEL HOLDER W12c,W12f 7inch
リール ホルダ W12c,W12f 7インチ
AA84919
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
AA84919
1
HOLDER, REEL
ホルダ リール
2
PJ02983
1
HOLDER, REEL
ホルダ リール
3
PB09182
1
ARM
アーム
5
2MDLFB032600
1
PIN
ピン
6
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
7
PM04075
1
PIN, PIVOT
ピン 支点
8
W1007A
1
WASHER
ワッシャ
WW-16
ｳｪｰﾌﾞﾜｯｼｬ
9
K64283
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
10
PB09092
1
RETAINER, REEL
押え リール
11
PJ03311
2
SPACER
スペーサ
11.1
W60245
2
WASHER
ワッシャ
CC-0310-10B
12
K66188
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X018(3ｶ ｼﾛ)
13
N10793
2
NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
21
K70356
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X012 (3ｶ ｼﾛ) SL-250ｼｮﾘ
22
2MDLFB021900
2
SEAL, BAR CODE
シール バーコード
W12f, unit serial number
23
PX01812
2
SEAL, BAR CODE
シール バーコード
W12c, unit serial number

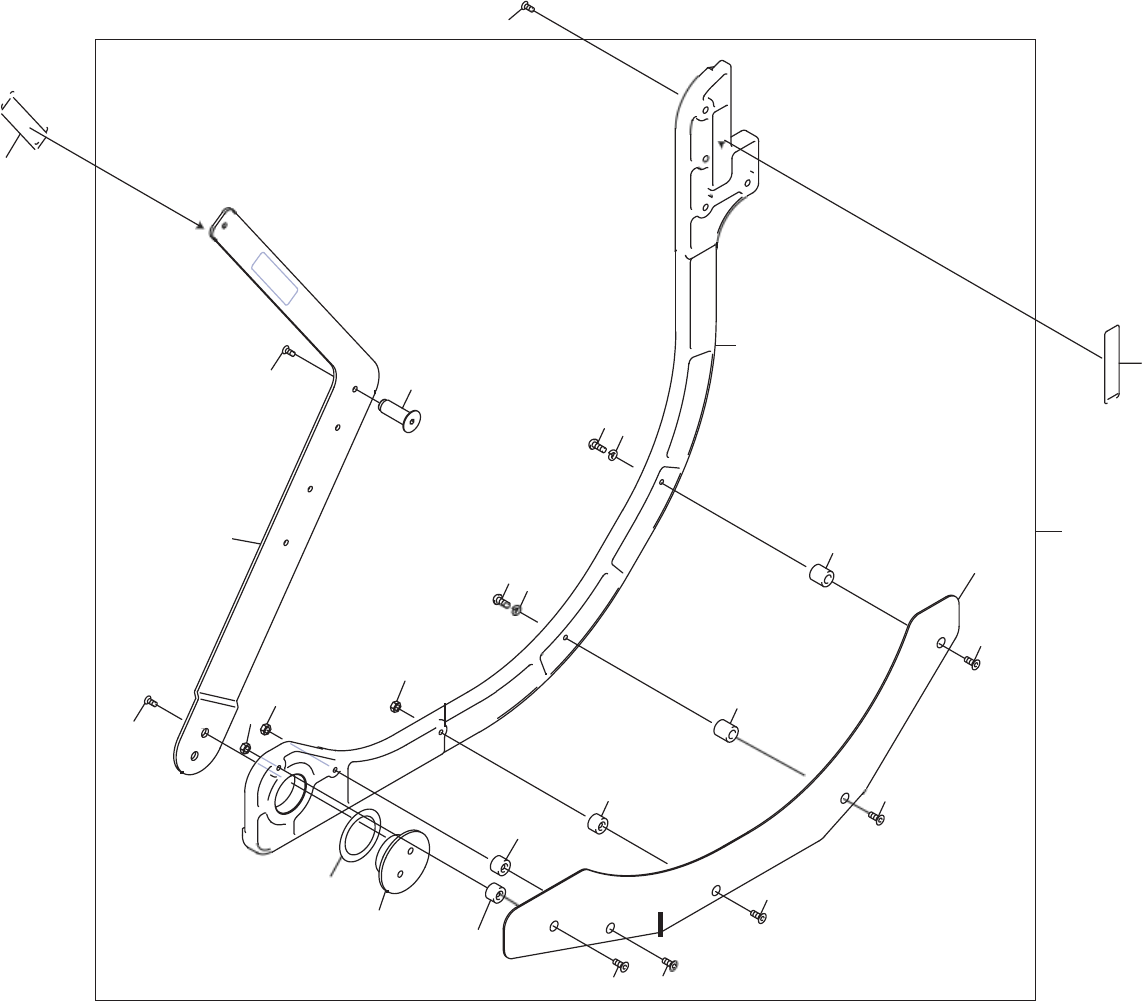

68 PTS-FIFEEDER-20
REEL HOLDER W12c,W12f 15inch
リール ホルダ W12c,W12f 15インチ
21
2
23
22
23
22
14
3
16
17
6
14
6
8
5
12
11
5
4.1
1
10
6
4
4
5
15
15
7
9
17
16
