76 PTS-FIFEEDER-20
FEEDER W16c 1/2
フィーダ W16c 1/2
AB10126
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
52
N10793
1
NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
53
AA1BE09
1
CLAMPER
クランパ
Assembly with wire/ワイヤー付きAssy
54
PZ02321
1
SPRING
スプリング
57
PM87124
1
PIN
ピン
58
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
59
PM03545
1
PIN
ピン
60
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
61
2ADLFB000900
1
GUIDE
ガイド
62
K5357B
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X004(3ｶ ｼﾛ)
63
H54250
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
64
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
65
PJ02962
1
BKT
ＢＫＴ
66
K66188
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X018(3ｶ ｼﾛ)
67
N10793
4
NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
68
PJ02971
1
SPACER
スペーサ
69
T4107K
1
DIGITAL SW
デジタルＳＷ
A7BS-254-79-1
70
PX10680
2
SEAL
シール
W16c
71
XK04823
1
BOARD, PRINTED CIRCUIT
基板 プリント
FH1224B1F
72
XH00191
1
HARNESS
ハーネス
73
PB01842
1
PLATE
プレート
74
2MDLFB000302
1
SHEET SW
シートＳＷ
75
PB88197
1
LEVER
レバー
76
PM02WC5
1
PIN
ピン
77
K64283
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
78
PM66294
1
BLOCK
ブロック
79
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
80
N4018A
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ｸﾎﾞﾐｻｷ
81
PX01822
1
SEAL, BAR CODE
シール バーコード
unit serial number
82
RZ00490
1
TAPE
テープ
83
RZ00500
1
TAPE
テープ
77 PTS-FIFEEDER-20
This page is intentionally blank.
此页是空白页
このページはブランクページです
78 PTS-FIFEEDER-20

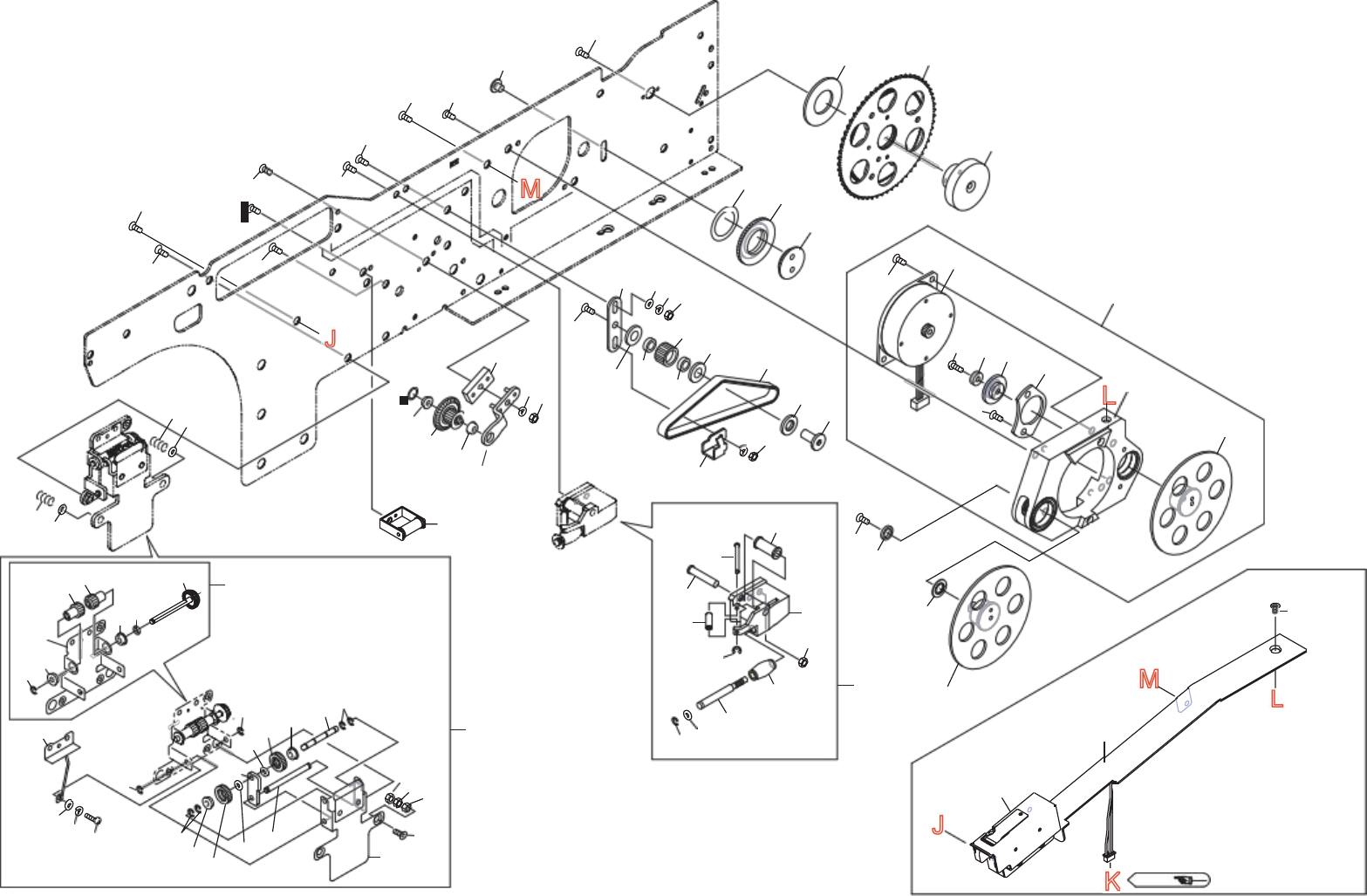

FEEDER W16c 2/2
フィーダ W16c 2/2
2
4
93
10.1
32
92
43
48
31
34
33
17
16
40
38
28
34 33
28
24
42
23
79
55
76
92
78
47
52
51
70
75
74
68
67
47.4
66
58
62
Ref.1/
56
63
54
69
71
80
61
60
62
91
30
54
46
52
81
31.1
47.1
70.1
24.1
48
49
40
26
25
29
41
64
65
64
65
68
69
61
36
38
37
38
39
53
50
53
56
35
27
22
21
57
72
77
18
10
13
19
15
11
12
14
6
3
9
8
5
7
1
47.3
47.2
73
