81 PTS-FIFEEDER-20 This page is intentionally blank. 此页 是空白页 この ページは ブラン クペー ジです
80 PTS-FIFEEDER-20
FEEDER W16c 2/2
フィーダ W16c 2/2
AB10126
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
48
K5357L
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
49
2ADLFB003302
1
GEAR
ギヤ
50
PM047D1
1
SPACER
スペーサ
51
S1003D
1
CIR-CLIP
サークリップ
ST-EW-2(3ｶ ｼﾛ)
52
H4569A
2
BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
53
PM91102
2
GEAR
ギヤ
54
S1003D
2
CIR-CLIP
サークリップ
ST-EW-2(3ｶ ｼﾛ)
55
AA3KD11
1
GEAR
ギヤ
56
W1108B
2
WASHER, FLAT
ワッシャ 平
3M /M X 0.5X 7(3ｶｼﾛ)
57
PM12511
1
PIN
ピン
58
AA33C02
1
LEVER
レバー
60
PM86993
1
PIN
ピン
61
S1003D
4
CIR-CLIP
サークリップ
ST-EW-2(3ｶ ｼﾛ)
62
PJ08591
2
GEAR
ギヤ
63
PB54611
1
SCRAPER
スクレーパ
64
PZ24331
2
SPRING
スプリング
65
W1108B
2
WASHER, FLAT
ワッシャ 平
3M /M X 0.5X 7(3ｶｼﾛ)
66
K66208
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X014(3ｶ ｼﾛ)
67
N10793
2
NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
68
N1079W
4
NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
69
H4569A
2
BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
70
AA0CB09
1
BKT, ROLLER
ＢＫＴ ローラ
70.1
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
71
PH02161
1
BKT, ROLLER
ＢＫＴ ローラ
72
PJ03533
1
ROLLER
ローラ
73
PM41952
1
PIN
ピン
74
S1003E
1
CIR-CLIP
サークリップ
ST-EW-3(3ｶ ｼﾛ)
75
W1108S
1
W A SH E R, F LA T
ワッシャ 平
4M /M X 0.8 X9(1W -4)(3ｶｼﾛ)
76
PM42021
1
PIN
ピン
77
PJ01003
1
ROLLER
ローラ
78
PJ01015
1
ROLLER
ローラ
79
PM0KRT0
1
PIN
ピン
80
N1079W
2
NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
81
S1003C
1
CIR-CLIP
サークリップ
ST-EW -1.2(3ｶ ｼﾛ)
91
2ADLFB002005
1
BK T, SENSO R
ＢＫＴ センサ
92
K5357L
3
SC RE W , HEX SO C KET C O UN TER SUN K
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
93
2MDLFB026500
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
81 PTS-FIFEEDER-20
This page is intentionally blank.
此页是空白页
このページはブランクページです
82 PTS-FIFEEDER-20
2ADLFB005927
42
82
10mm x 55mm
60
8
18
41

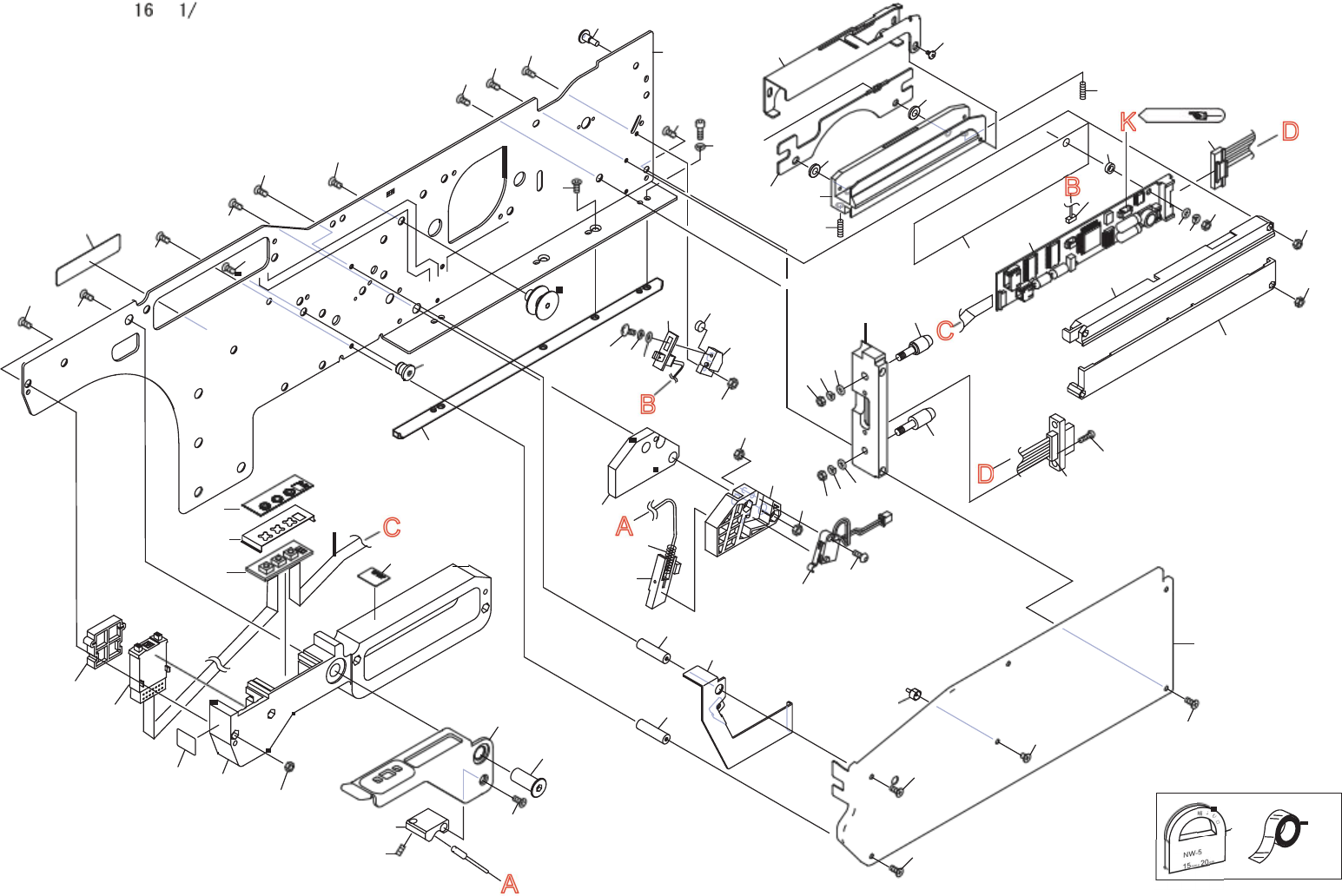

FEEDER W16f 1/
⃞ ⃞ : I
30
1
26.1
25
Ref.2/
26.1
26
6.1
46
49
48
45
29
28
26
25
23
47
61
65
67
69
68
64
39
52
33
31
32
83
81
58
50
53
21
27
27
24
54
76
70
79
78
70
72
75
15
12
11
17
12
㠃
2
8
7
7
66
39
40
5
43
41
62
63
6
5.2
6
5.1
73
71
80
74
19
9
10
20
34
38
16
14
57
59
37
35
36
