90 PTS-FIFEEDER-20

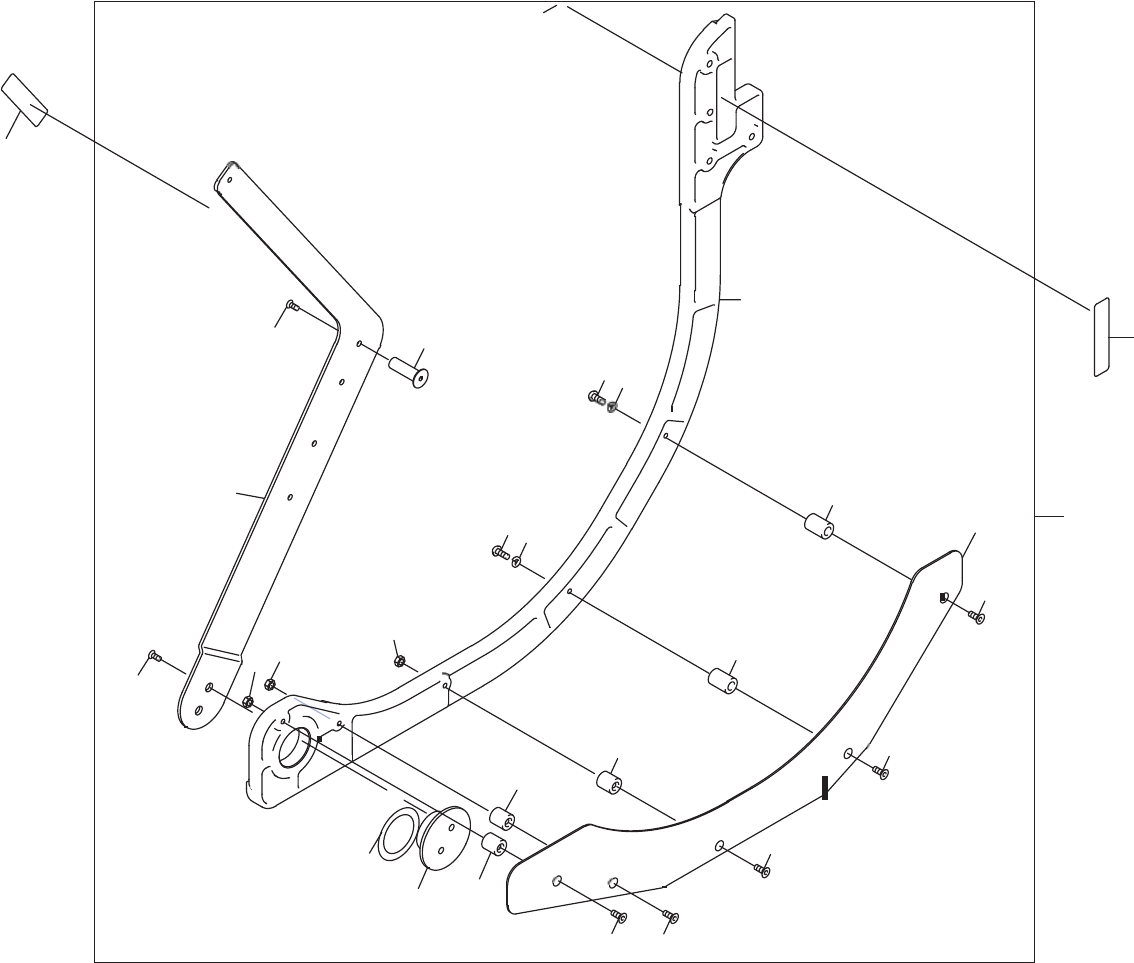

REELHOLDERW16c,W16f 15inch
リール ホルダ W16c,W16f 15インチ
21
2
10
16
14
17
6
6
8
5
4
12
5
11
4.1
22
23
22
23
1
4
3
5
14
7
15
9
16
15
17
6
91 PTS-FIFEEDER-20
REEL HOLDER W16c,W16f 15inch
リール ホルダ W16c,W16f 15インチ
AA85120
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
AA85120
1
HOLDER, REEL
ホルダ リール
2
2MDLFB016902
1
HOLDER, REEL
ホルダ リール
3
2MDLFB016800
1
RETAINER, REEL
押え リール
4
K66262
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X022(3ｶ ｼﾛ)
4.1
K66261
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X020(3ｶ ｼﾛ)
5
PJ03321
3
SPACER
スペーサ
6
N10793
3
NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
7
PB01796
1
ARM
アーム
8
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
9
2MDLFB032700
1
PIN
ピン
10
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
11
PM45091
1
PIN, PIVOT
ピン 支点
12
W1007H
1
WASHER
ワッシャ
WW-26
ｳｪｰﾌﾞﾜｯｼｬ
14
PM011C1
2
SPACER
スペーサ
15
K5258G
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3ｶ ｼﾛ)
16
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M (3ｶ ｼﾛ)
17
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
21
K70356
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X012 (3ｶ ｼﾛ) SL-250ｼｮﾘ
22
2MDLFB022000
2
SEAL, BAR CODE
シール バーコード
W16f_unit serial number
23
PX01822
2
SEAL, BAR CODE
シール バーコード
W16c_unit serial number
92 PTS-FIFEEDER-20

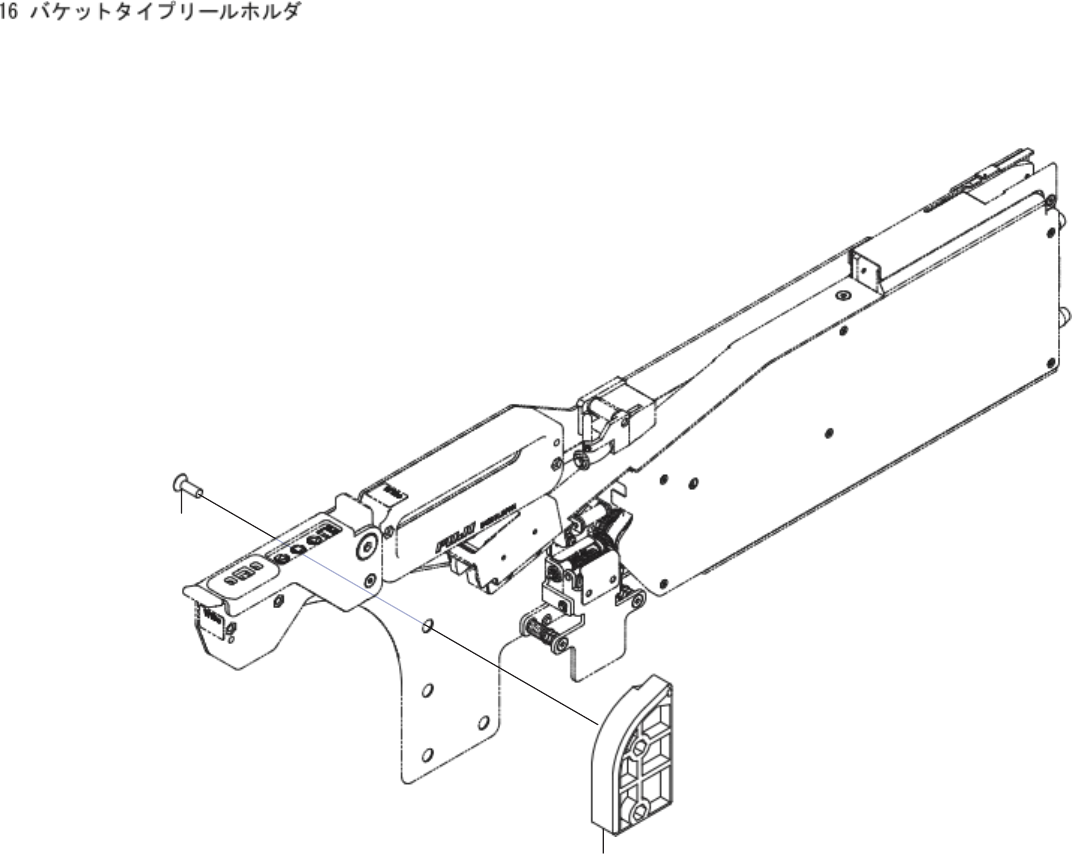

PARTS for BUCKET TYPE REEL HOLDER_W16c
⃞⃞⃞⃞B: F
