第三章 3. 元件的补给
3.4.2 元件补给步骤
Procedure
(1) 元件断料的送料器图像显示部显示为红色。
(2) 按送料器准备完了开关，在 5 秒钟以内从送料器安装台拆卸元件断料
的送料器。
( 送料器准备完了开关闪烁。)
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
(3) 将新元件安装到送料器，按送料器准备完了开关后安装送料器安装台
上。
通知
请在正确的 Fdr No. 上安装送料器。
错误安装送料器会导致元件被安装头夹住。
请将送料器插入到底。
若没有被插入到底，即使发生抑制器钩脱落或抑制器浮动时
也无法检出，与安装头冲突。
请正确安装送料器，不要使其松动。
如果安装不良，将导致与安装头部的冲突或吸取异常。

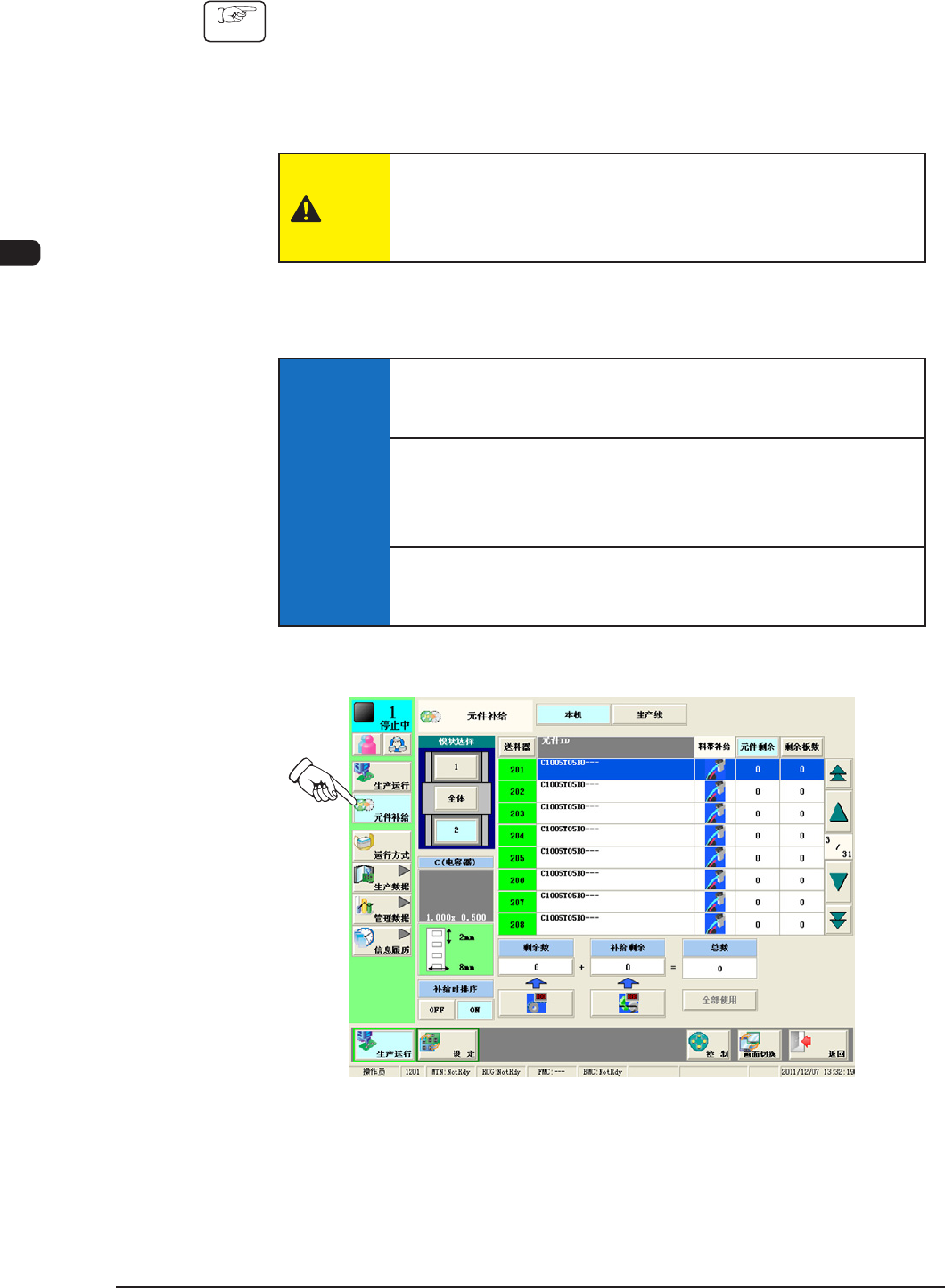

(4) 按生产运行菜单的 [ 元件补给 ] 按钮，切换到
“
元件补给
”
界面。
F1C36-3
1201-001
1OM-1602
3-43
第三章 3. 元件的补给
(5) 按进行了元件补给的 Fdr No. 的按钮。
(6) 设定补给的元件。
•
元件补给了新编带时
按 [
]( 元件补给 ) 按钮。
确认送料器一览内的余量，确认已进行元件补给。
•
元件补给了使用过的编带时
( 编带的元件数和元件数据库中设定的数量不同时 )
按 [
]( 补给剩余 ( 料带连接余数 )) 按钮，在
“
剩余数
”
输入界
面输入补给的元件数。
确认送料器一览内的余量，确认已进行元件补给。
1201-001
1OM-1602
3-44
第三章 4. 线路板的补给
1201-002
4. 线路板的补给
生产运行中发生线路板断料时，前工序的装置发出异常警报或装置自动停
止。
•
前工序的装置发出异常警报时
请在前工序装置补给线路板，再开始生产运行。
•
装置自动停止时
前工序装置正常自动停止。
通常意味着生产的结束。
4.1 线路板的手动贴装及取出步骤
在进行向供给传送带手动贴装线路板及从排出传送带取出作业之前，请注意
以下项目。
注意
开始运行前，请确认装置周围 ( 尤其操作侧的相反侧 ) 是否
有人或放有工具和元件之类的物品。
4.1.1 手动贴装线路板的步骤
Procedure
(1) 使装置处于停止状态。
(2) 将线路板放在缓冲部的搬送带上。
( 放置线路板时，请轻轻放在带子上。
有可能因搬送带的伸展或切断，无法正常进行线路板的搬送。)
Notice
请不要让线路板碰到搬送线路板检出传感器。
会导致传感器破损、无法检出线路板。
(3) 按 [START] 按钮，开始搬送线路板。
F1C37
