1OM-1602
1-10
第一章 2. 各部分的名称和功能
1103-003
2.2.3 机盖部
危险
装置内有强力可动部和高电压的危险，会导致重大人身事
故。
•
除了有资格的维修人员外他人请不要卸下机盖。
•
请安装机盖后使用装置。
•
机盖被卸下时，请安装。
•
开始运行前，请关闭透明盖。
•
请不要解除透明盖的互锁。
警告
进行生产运行和生产运行中，为防止危险，请关闭所有的透
明盖。
注意
请注意手指被夹住。
•
以免被透明盖夹住手指而受伤。
•
请握紧把手慢慢进行开闭动作。
1OM-1602
第一章 2. 各部分的名称和功能
1-11
为防止生产运行中的危险，不让身体某部和衣服、物体接触到装置内部可动
部，装备有横梁上部的透明盖、架台周围的安全盖。
透明盖装备有互锁，关闭透明盖时，按 [ 机盖 READY] 按钮亮灯，运行互锁，
将无法打开透明盖。
安全盖
(架台周围)
透明盖( 横梁上部 )
透明盖( 横梁上部 )
装置正面
电子元件收纳部机盖
(架台周围)
安全盖(架台周围)
机盖锁定开关
([机盖READY]按钮)
把手
F1A6
透明盖装备有互锁开关，关闭透明盖时，按开关亮灯，运行互锁，将无法打
开透明盖。
1201-004
1OM-1602
1-12
第一章 2. 各部分的名称和功能

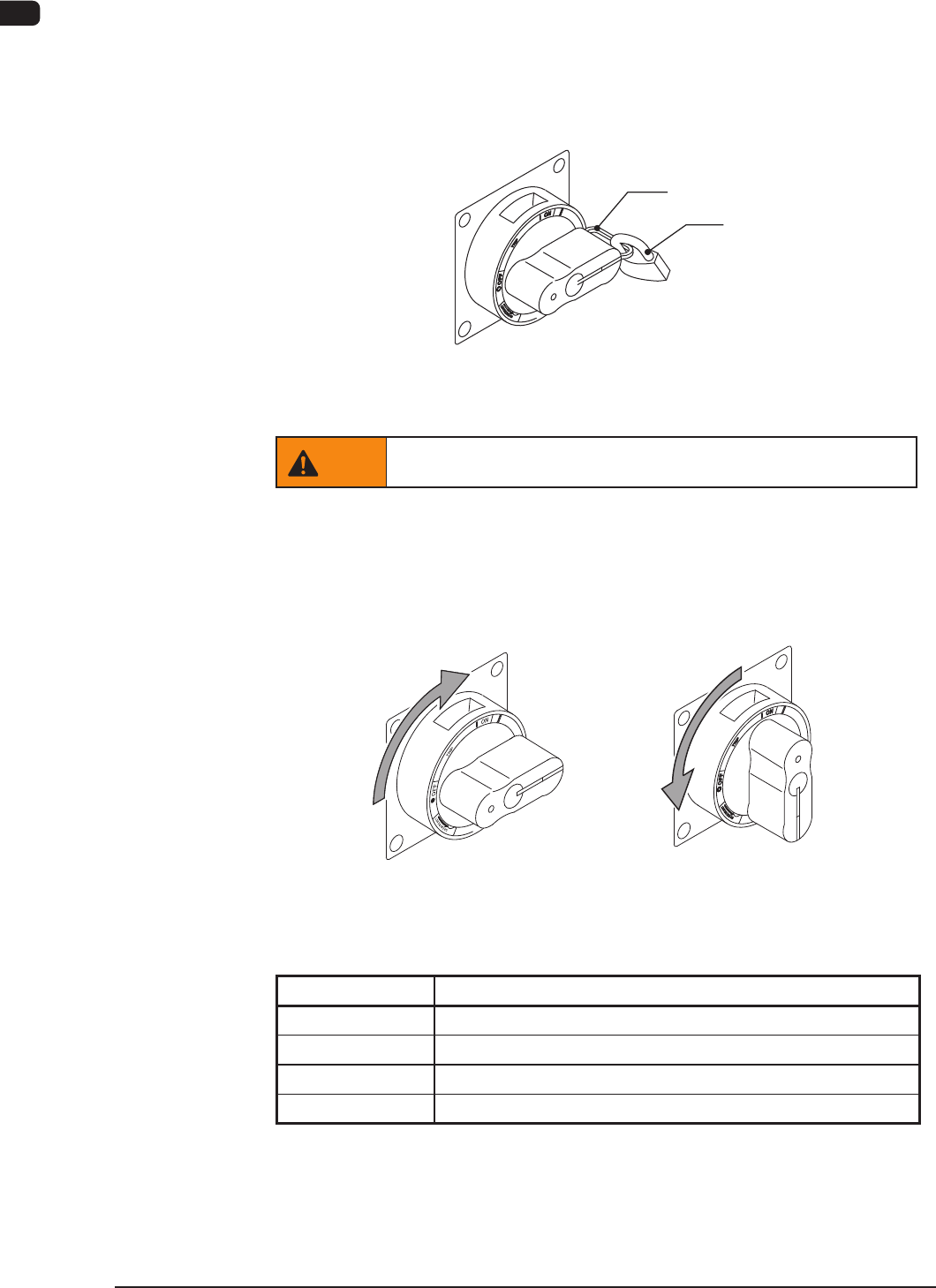

2.3 操作机构
2.3.1 电闸
电闸是为接通或切断本装置电源而设的闸门。
电闸可用挂锁锁定。
锁环
挂锁
电闸
F1A7
警告
进行维护保养作业时，请拉下电闸后锁上挂锁。
•
电闸操作
接通装置电源时，将电闸转到
“
ON
”
侧。
切断装置电源时，将电闸转到
“
OFF
”
侧。
电源的接通 电源的切断
电闸
F1A8
标记 / 名称 功 能
|
(ON) 电源的接通
tripped 过电流导致的电源切断状态
○ (OFF) 电源的切断
RESET 未使用
T1A2
