1OM-1602
第一章 2. 各部分的名称和功能
1-11
为防止生产运行中的危险，不让身体某部和衣服、物体接触到装置内部可动
部，装备有横梁上部的透明盖、架台周围的安全盖。
透明盖装备有互锁，关闭透明盖时，按 [ 机盖 READY] 按钮亮灯，运行互锁，
将无法打开透明盖。
安全盖
(架台周围)
透明盖( 横梁上部 )
透明盖( 横梁上部 )
装置正面
电子元件收纳部机盖
(架台周围)
安全盖(架台周围)
机盖锁定开关
([机盖READY]按钮)
把手
F1A6
透明盖装备有互锁开关，关闭透明盖时，按开关亮灯，运行互锁，将无法打
开透明盖。
1201-004
1OM-1602
1-12
第一章 2. 各部分的名称和功能
2.3 操作机构
2.3.1 电闸
电闸是为接通或切断本装置电源而设的闸门。
电闸可用挂锁锁定。
锁环
挂锁
电闸
F1A7
警告
进行维护保养作业时，请拉下电闸后锁上挂锁。
•
电闸操作
接通装置电源时，将电闸转到
“
ON
”
侧。
切断装置电源时，将电闸转到
“
OFF
”
侧。
电源的接通 电源的切断
电闸
F1A8
标记 / 名称 功 能
|
(ON) 电源的接通
tripped 过电流导致的电源切断状态
○ (OFF) 电源的切断
RESET 未使用
T1A2
1103-003
1OM-1602
第一章 2. 各部分的名称和功能
1-13
•

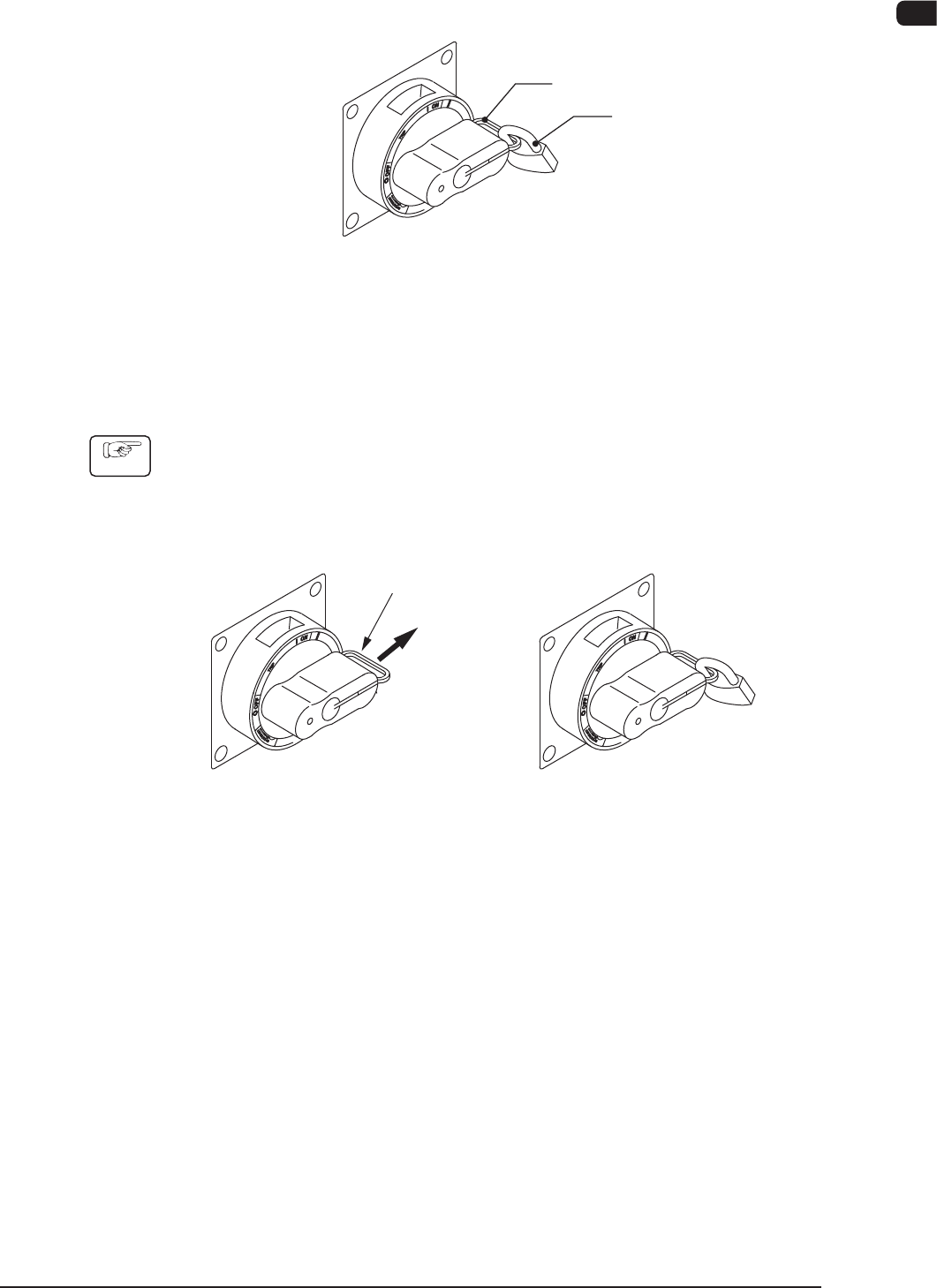

电闸的解锁
从电闸的锁环取下挂锁。
装置正面
电闸
锁环
挂锁
电闸的解锁
F1A9
•
电闸的锁定
长期不使用装置时，请锁上电闸。
Procedure
(1) 将电闸的锁环按下图 A 方向拉出。
( 一旦从锁环上松手，锁环就会复位，因此请不要松开手。)
(2) 在锁孔上锁。
(锁定前) (锁定状态)
锁环
A
F1A10
