1OM-1602
第一章 2. 各部分的名称和功能
1-15
2.3.3 辅助灯

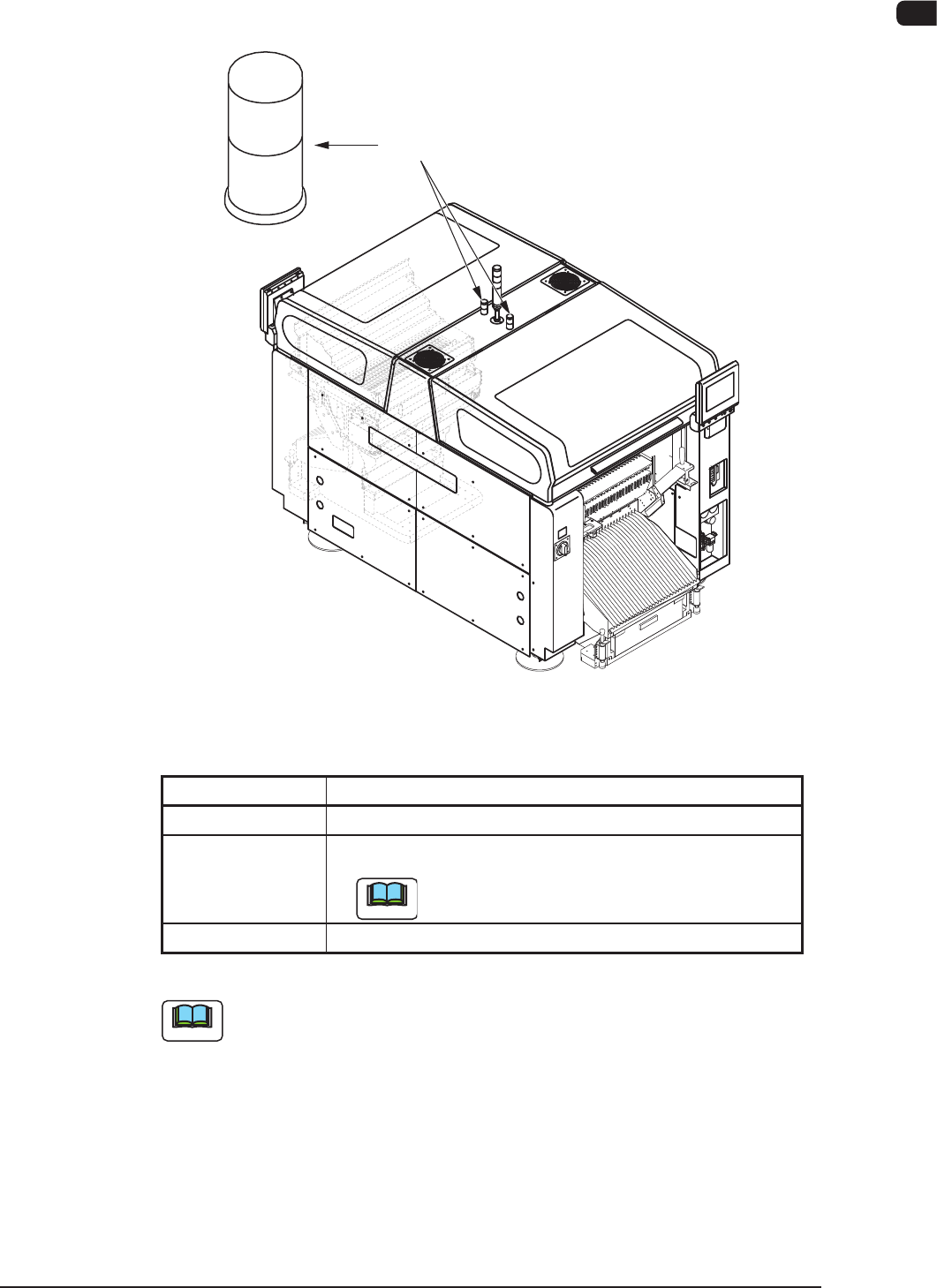

辅助灯用亮灯状态表示塔灯表示的装置状态发生在哪个模块上。
辅助灯
F1A12
•
指示灯的亮灯状态
亮灯状态 装置状态 ( 各模块 )
亮灯 正常动作中、运行中
闪烁
发生异常、元件断料
Note
不依赖于模块时，辅助灯全体闪烁。
灭灯 停止中
T1A5
Note
元件断料时，请进行元件补给。
1103-003
1OM-1602
1-16
第一章 2. 各部分的名称和功能
2.3.4 操作部
装置主机正面和背面两侧配置了操作装置所必需的触摸屏和操作台。
通过操作台上 [PNL CHANGE] 按钮在两侧操作台之间进行切换，可在正面或
背面都能进行操作。
Note
未装备有键盘和鼠标，但可作为选购件配备。

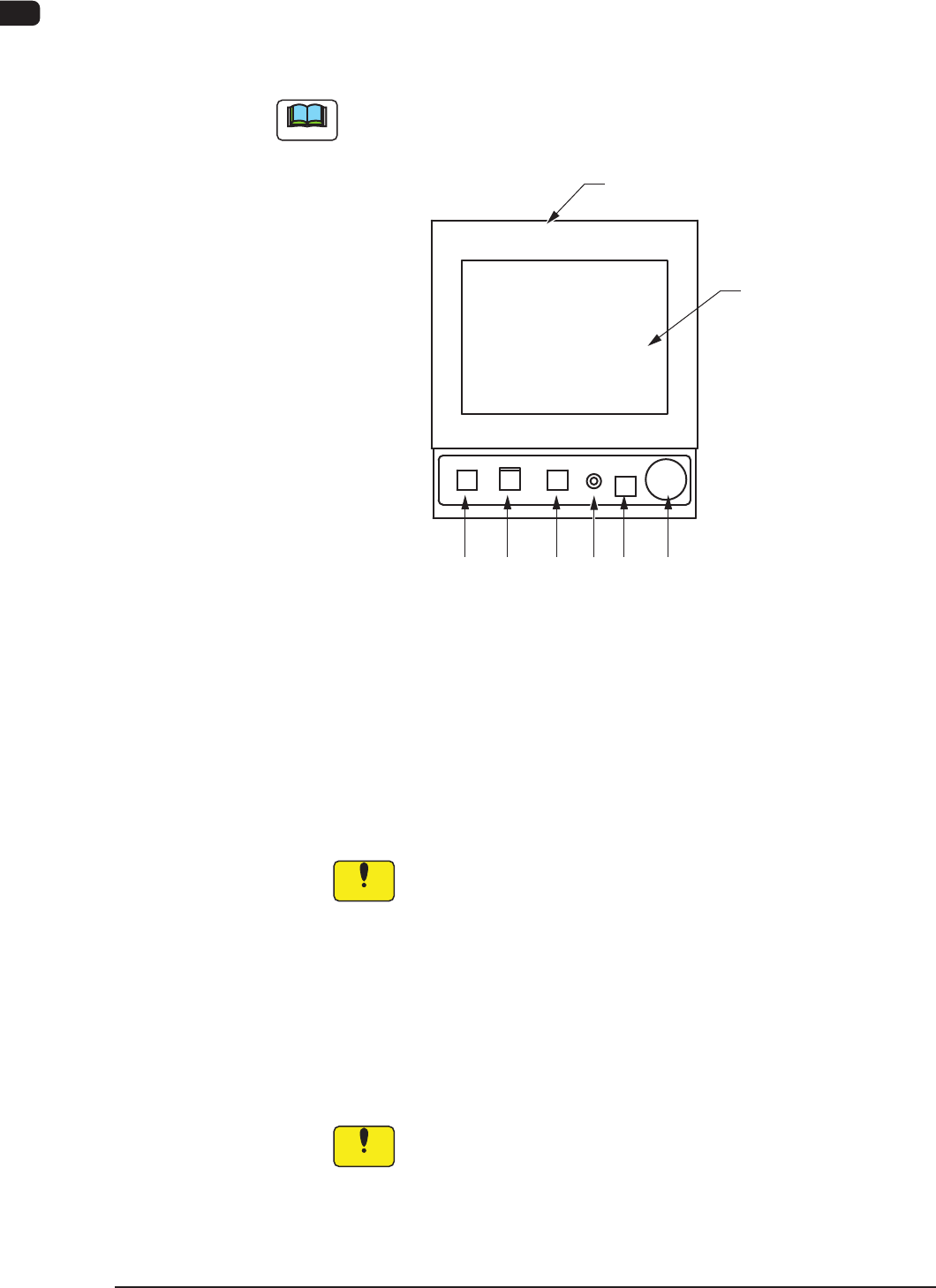

操作台配置有以下操作按钮和开关。
[2] [3]
[4]
[6][5] [7]
[1]
操作台
F1A13
[1] 触摸屏
正面和背面触摸屏显示操作界面。
按界面上显示着的按钮，进行各种操作。
关于触摸屏的注意事项
•
触摸屏使用液晶显示素子，因此请避免高强度的压力或冲击，如同玻
璃一样使用。
Notice
触摸屏遭到高强度的压力或冲击可能会破损。
请用小于 0.79N(80g) 的力按触摸屏。
•
接通电源时，如果气温过低，背景灯的亮度就会降低，但在几分钟内
将恢复正常，这不是异常现象。
但是，如果低温时反复亮灯 / 灭灯，将缩短其寿命。
•
清扫触摸屏时，请切断电源后再进行清扫。
清扫在电源 ON 状态下的触摸屏，可能引起触摸屏的反应而损坏掉数据。
触摸屏表面变脏时，请用含工业酒精的柔软湿布轻轻擦拭。
Notice
请不要使用丙酮、稀释剂、汽油等有机溶剂擦拭触摸屏。
用此类有机溶剂擦拭，会使触摸屏表面溶解或模糊。
1103-003
1OM-1602
第一章 2. 各部分的名称和功能
1-17
[2] [POWER ON] 按钮
进行操作电源的
“
ON/OFF
”
。
按 [POWER ON] 按钮，接通操作电源，[START] 按钮闪烁。
[3] [START] 按钮
接通装置电源，按闪烁中的 [START] 按钮，启动生产运行，按钮亮绿
色灯。
该按钮灯亮表示生产运行中。
生产运行中按 [STOP] 按钮，暂停生产运行，[START] 按钮灭灯。
各部的原点复位中时，按钮亮灯。
[4]
[STOP] 按钮
暂停生产运行。
生产运行中将吸取完成的元件全部贴装后暂停生产运行。
原点复位中时按 [STOP] 按钮，各单元原点复位动作将被中断。
1103-003
