1OM-1602 1-24 第一章 3. 进行表面实际贴装的机构 3.5.2 多功能安装头 多功能安装头有 3 处吸嘴配置位置，最多可安装 3 种吸嘴，进行多功能元件 的吸取。 F1A20 Notice (a) 请不要在安装头的扩散板上沾油、留下划痕。 以免在识别元件时发生异常。 (b) 请不要使磁铁等带磁性的物品靠近吸嘴。 以免在吸取元件、贴装元件时发生异常。 1 103-003
1OM-1602
第一章 3. 进行表面实际贴装的机构
1-23
3.5 安装头部
将吸嘴吸取的元件贴装到线路板的机构。
安装头共有 2 个，分别配置在 X 轴直线上，配合使用的元件使用高速安装
头或多功能安装头。(2 个横梁 2 个安装头 )。
3.5.1 高速安装头
高速安装头有 15 处吸嘴配置位置，最多可安装 15 种吸嘴。
各安装头配备有线性传感器，可进行吸取元件的有无、立起确认和厚度测量。
F1A19
Notice
(a) 请不要在安装头的扩散板上沾油、留下划痕。
以免在识别元件时发生异常。
(b) 请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
1201-004
1OM-1602
1-24
第一章 3. 进行表面实际贴装的机构

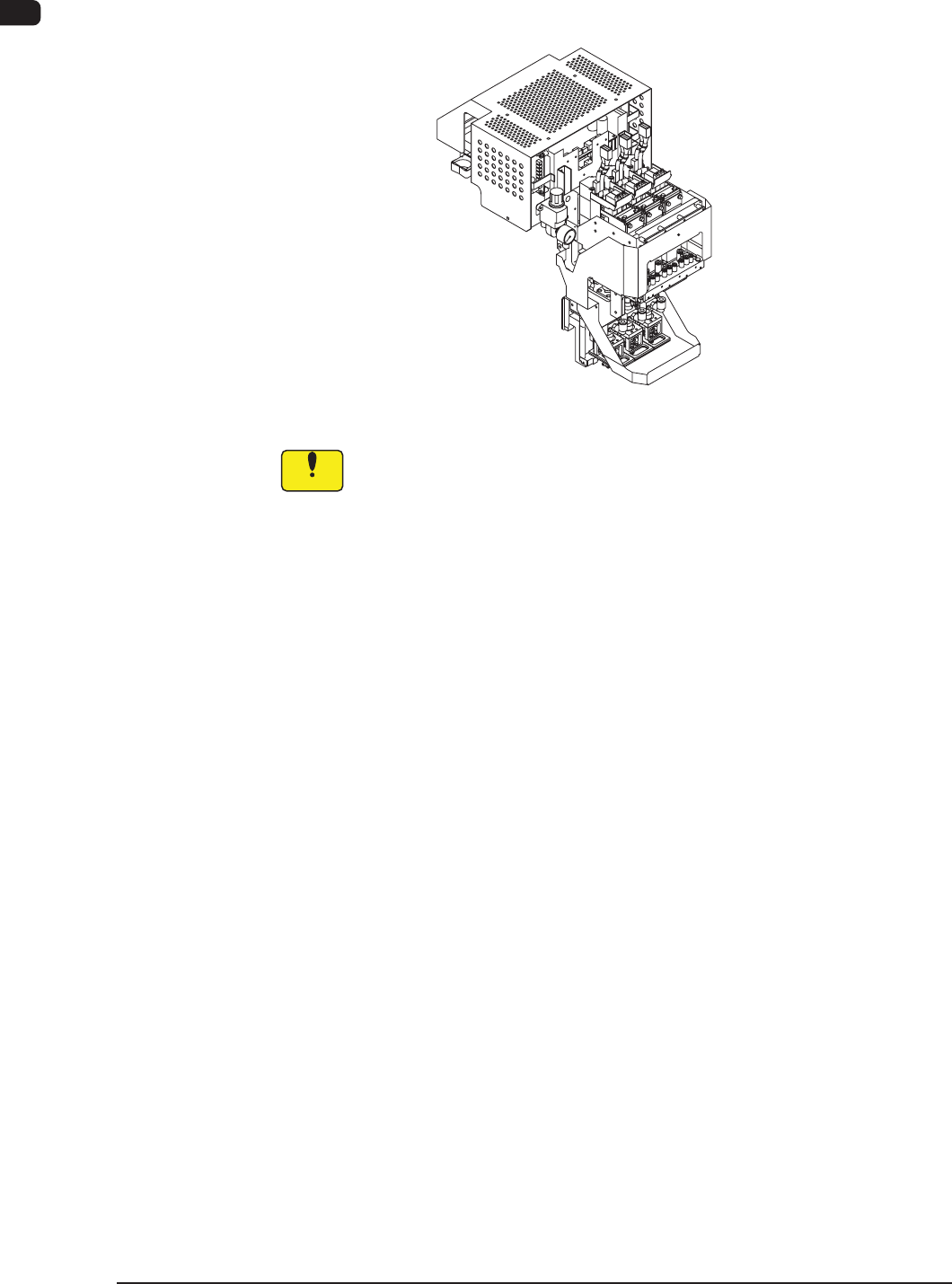

3.5.2 多功能安装头
多功能安装头有 3 处吸嘴配置位置，最多可安装 3 种吸嘴，进行多功能元件
的吸取。
F1A20
Notice
(a) 请不要在安装头的扩散板上沾油、留下划痕。
以免在识别元件时发生异常。
(b) 请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
1103-003
1OM-1602
第一章 3. 进行表面实际贴装的机构
1-25

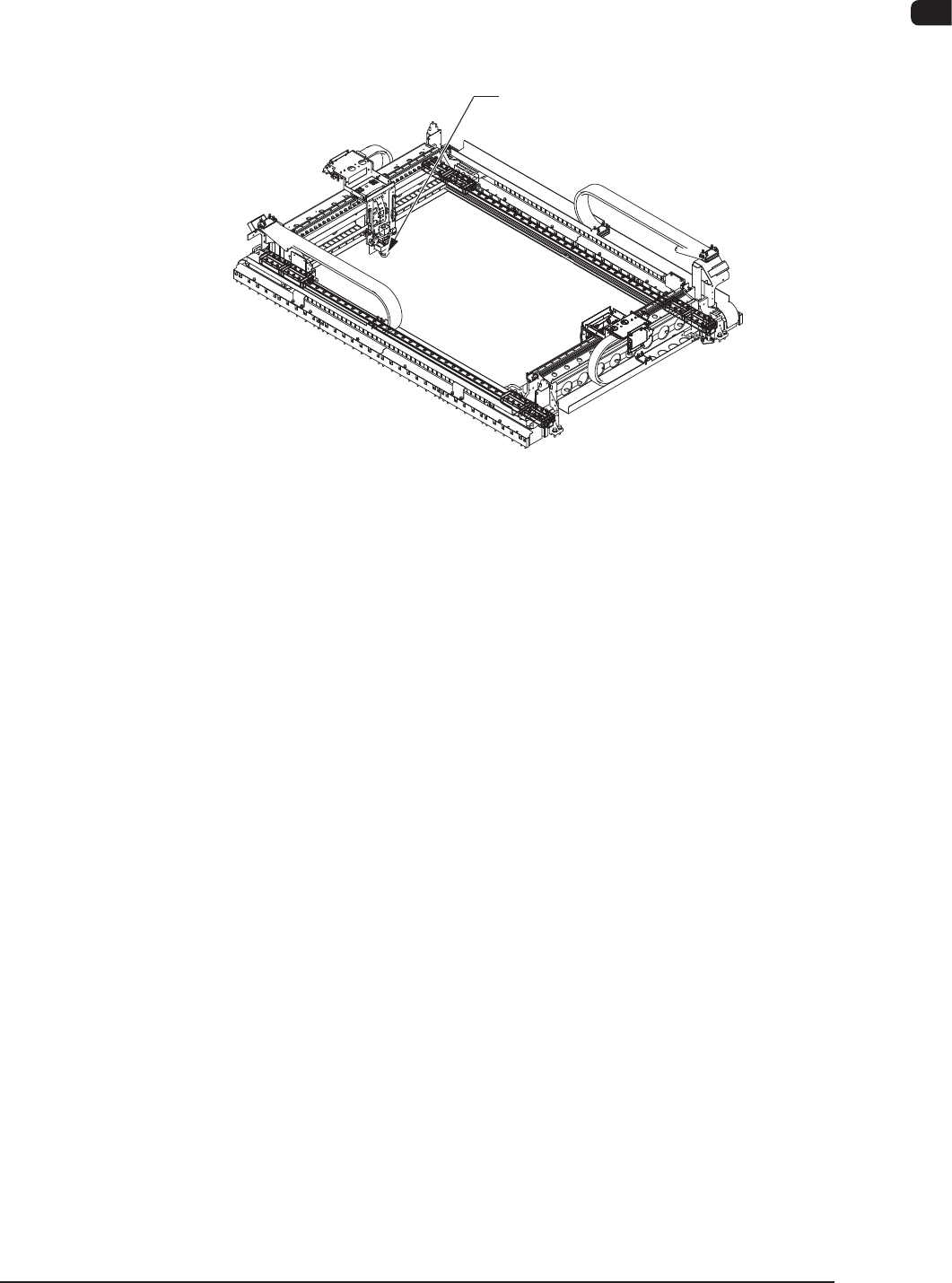

3.6 线路板识别部
各横梁上分别搭载有线路板识别照相机和照明用光源，与安装头成对。
用线路板识别照相机检出设在线路板上线路板识别标记，计算出与识别标记
坐标数据的位置偏离量，自动补正元件的贴装位置。
线路板识别照相机
F1A21
线路板识别部的主要功能为进行线路板识别标记的位置检出和形状判定，此
外，也进行送料器位置的检出和独立摄像位置补正。
