1OM-1602
1-26
第一章 3. 进行表面实际贴装的机构
3.7 吸嘴储料器部
为收纳吸嘴的机构。
安装头按线路板程序向吸嘴储料器上移动，装卸使用的吸嘴。
Note
(a) 分为高速吸嘴储料器、多功能吸嘴储料器、中异形吸嘴储料器 ( 选购
件 ) 三种，根据吸嘴分别使用。
(b) 在各模块装有可以标准安装的吸嘴储料器，高速吸嘴储料器时为 2 个，
多功能吸嘴储料器时为 1 个。搭载多个吸嘴储料器时对应为选购件。

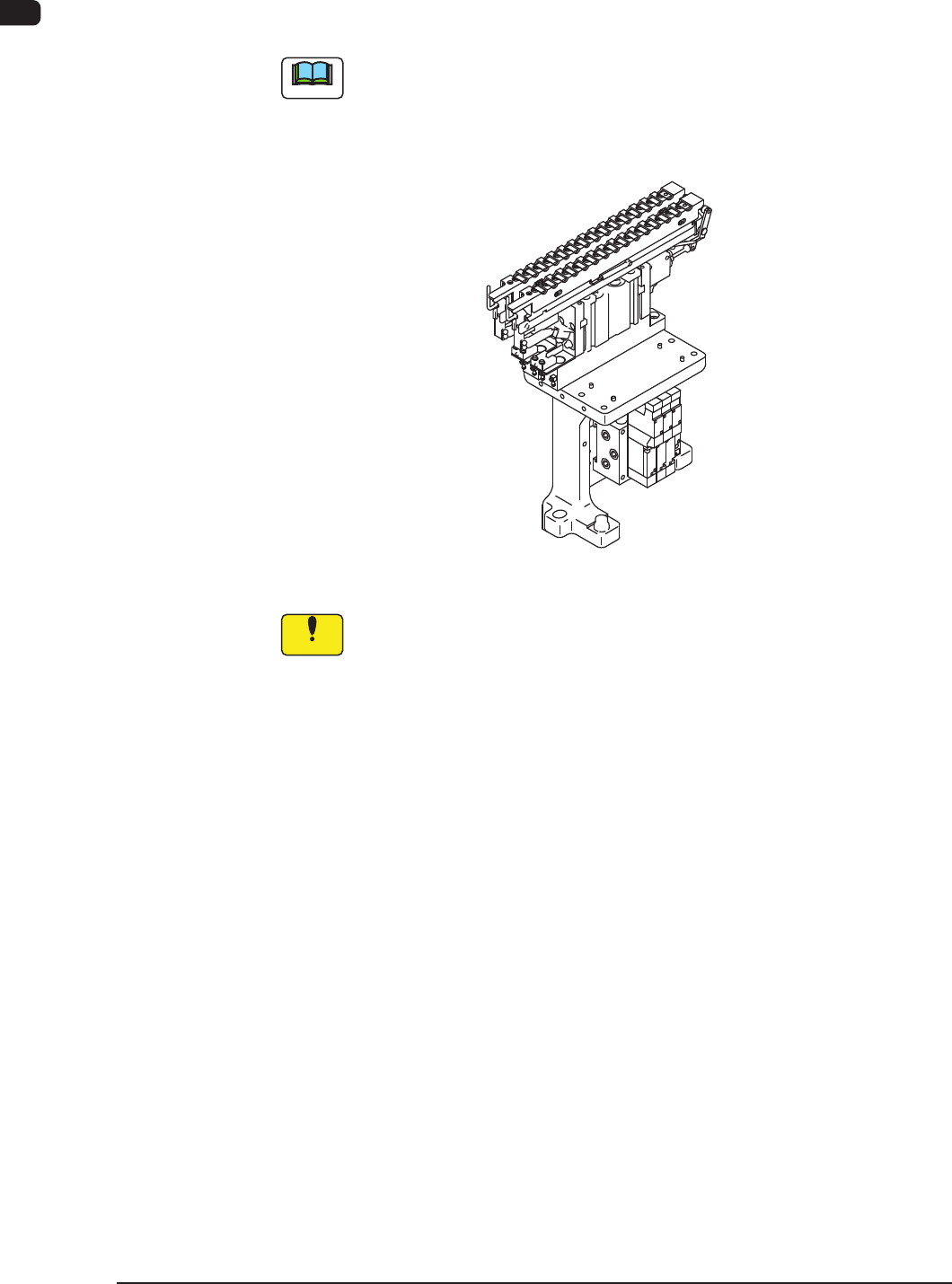

高速吸嘴储料器 ( 外观 ) F1A22
Notice
(a) 请不要在吸嘴储料器部放置异物。
以免装置发生故障。
(b) 请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
1103-003
1OM-1602
第一章 3. 进行表面实际贴装的机构
1-27
3.8 推车设置部

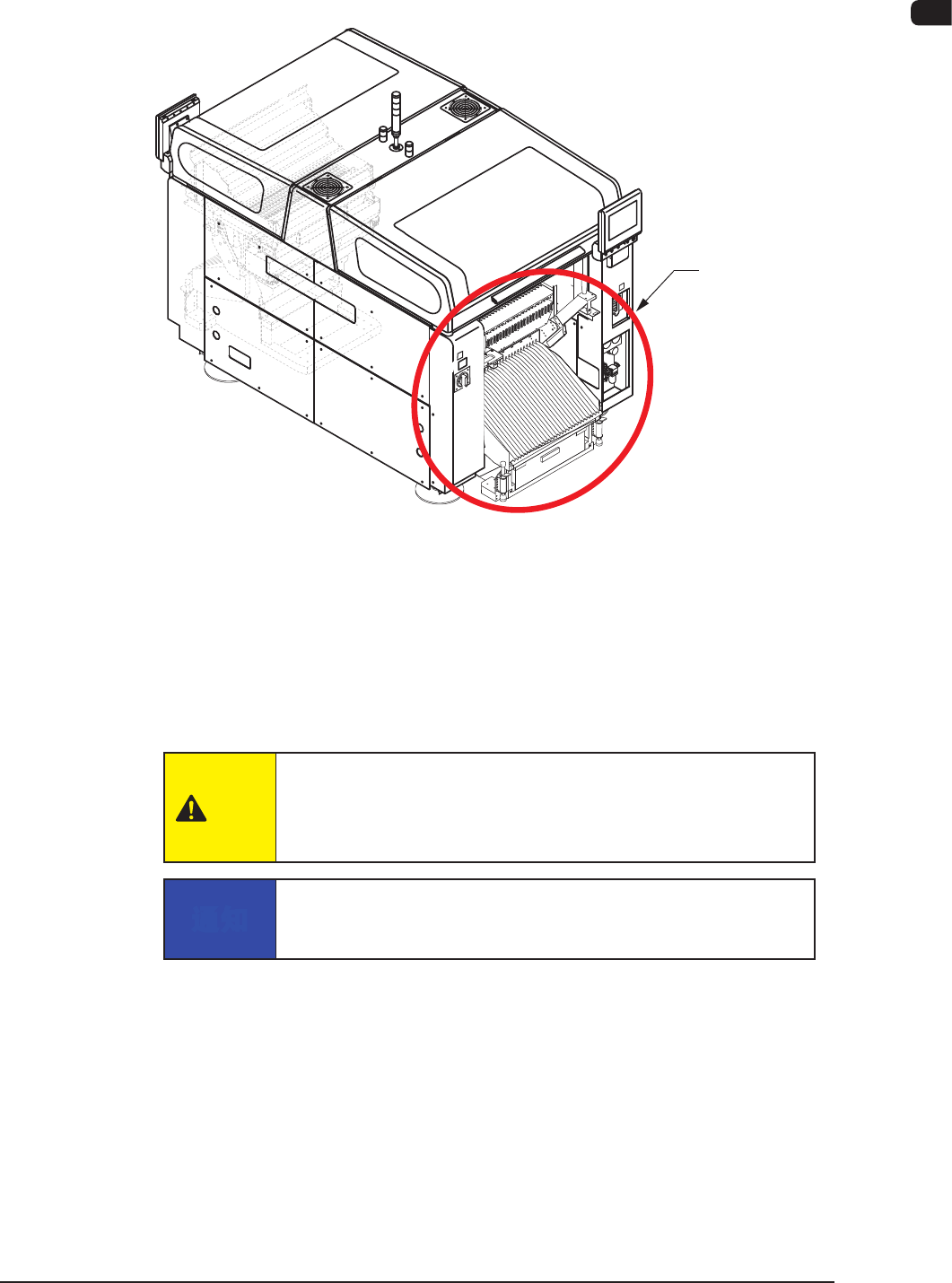

F1A22-1
推车设置部是安装批量更换推车的机构。
通过安装在批量更换推车的送料器安装台上的带式送料器供给元件。
送料器安装台上贴有标示送料器配置位置的 Fdr No. 板。
发生元件断料或送料器问题等无法再吸取以下元件时，可切换代替通道继续
自动运行 ( 送料器替代运行 )。
此时也可以切换前后横梁的通路。
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
通知
请在送料器安装台的轨道正确安装带式送料器。
如果安装不良，将导致与安装头部的冲突或吸取异常。
1103-003
推车设置部
1OM-1602
1-28
第一章 3. 进行表面实际贴装的机构
3.8.1 批量更换推车
是为了将送料器安装台安装到装置主机上的手推车。
可使用批量更换推车批量更换送料器安装台。
并且通过事先在预备推车里准备送料器，可大幅缩短机种切换 ( 送料器更
换 ) 时间。
装备有碎屑箱，用来整理并废弃从带式送料器供给元件时剪切下来的料带碎
屑。
连接器
碎屑箱
制动器
制动器
送料器安装台
把手

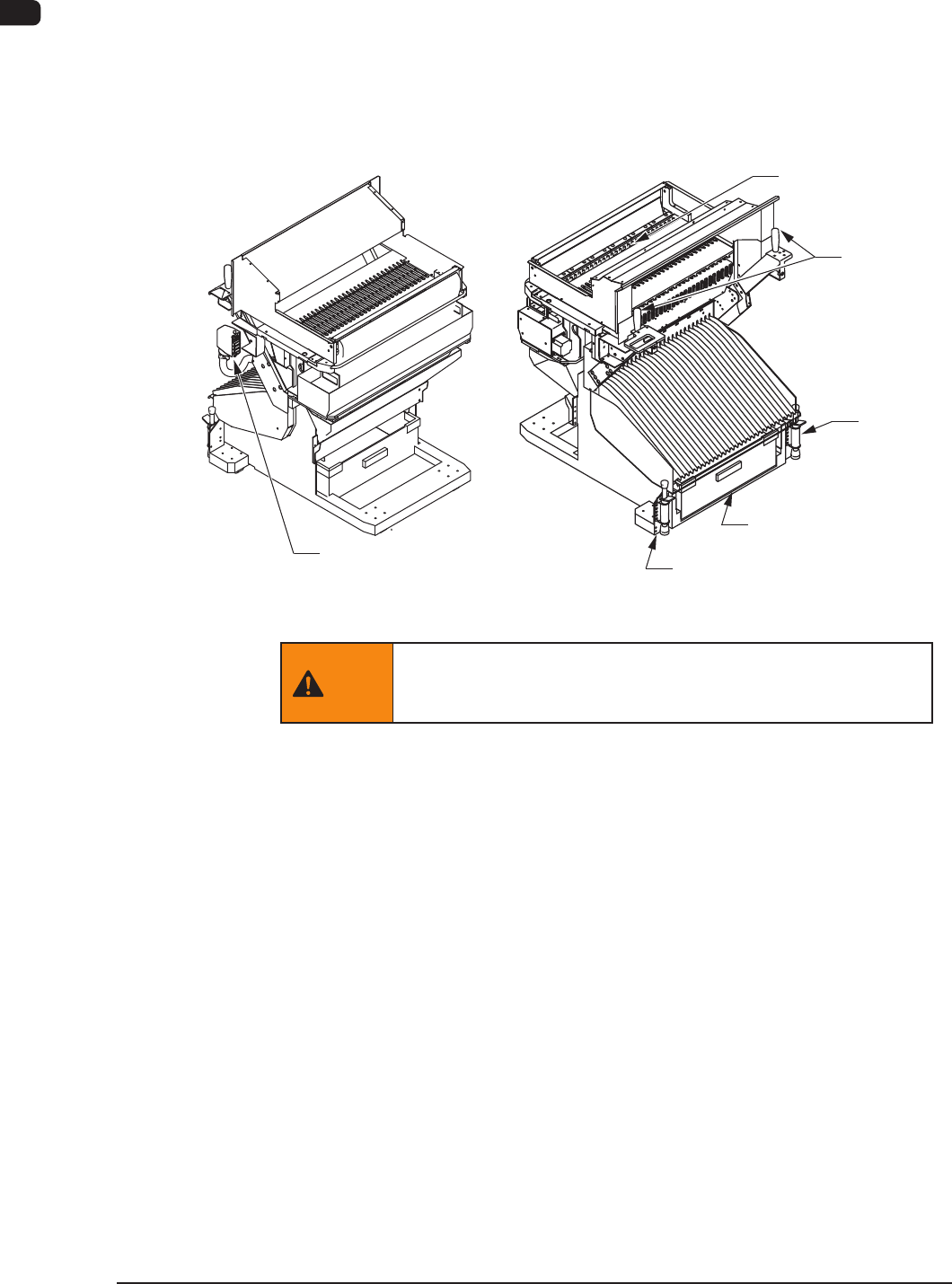

F1A23
警告
若不安装批量更换推车，送料器安装部分会发生间隙，危险。
请在安装批量更换推车的状态下使用装置。
1103-003
