BA-BASE-2 MODULES 1/8 BA-ベース-2 モジュール 1/8 QK03503 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 94 W1012A 16 WASHER, CONICAL ワッシャ 皿 M-5-L FE 95 PT00160 4 GUIDE ガイド F…

100%1 / 625

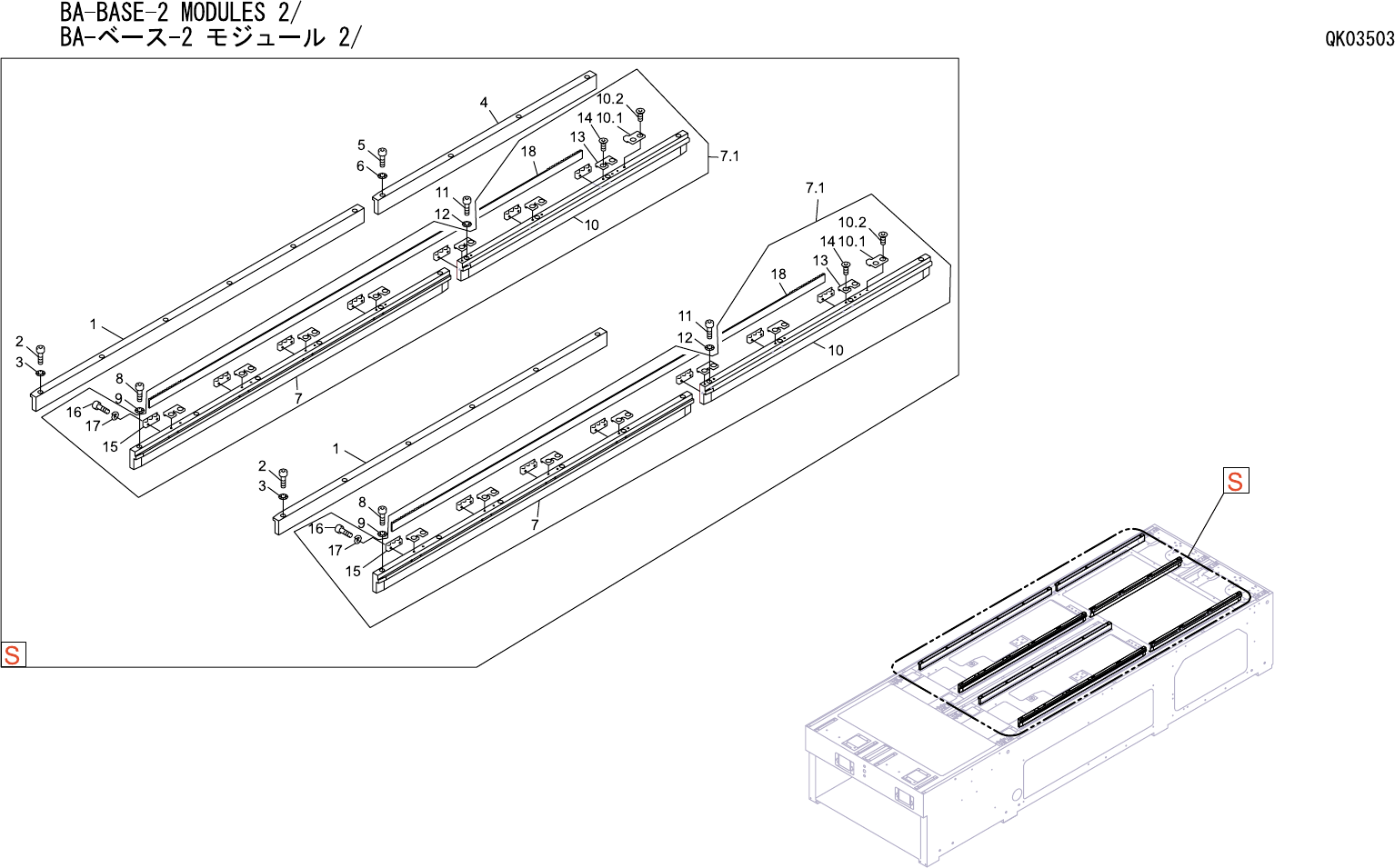

BA-BASE-2 MODULES 1/8
BA-ベース-2 モジュール 1/8 QK03503
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
52 H5322A 16 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
53 W1013A 16 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
54 PT00460 4 HOLDER, PIN ホルダ ピン FE
54.1 H5323A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
54.2 W1013A 8 WASHER, CONICAL ワッシャ 皿 M-6-H FE
55 PM02311 4 PIN, STOPPER ピン ストッパ FE
56 S3260E 4 SPRING スプリング SWU10.5-80 OT
57 H2063T 4 PIN, SPRING ピン スプリング 5ﾟX25 OT
58 PM02291 4 COVER カバー FE
59 K5257A 16 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
60 W1022A 16 WASHER, CONICAL ワッシャ 皿 M-4-L FE
62 PM00900 4 BLOCK, STOPPER ブロック ストッパ FE
63 H5299A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
64 W1012A 8 WASHER, CONICAL ワッシャ 皿 M-5-L FE
65 PM00911 8 SHAFT シャフト FE
66 H3053T 8 BUSHING ブシュ MB1420DU OT
67 PJ00021 4 STOPPER ストッパ PL
67.1 PM42430 4 COLLAR カラー FE
67.2 K5170W 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M02.5X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
68 PT00140 4 PLATE プレート FE
69 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
70 W1013A 8 WASHER, CONICAL ワッシャ 皿 M-6-H FE
71 PZ00280 8 SPRING スプリング FE
81 AA14702 1 SW, PRESSURE ＳＷ プレッシャ OT
82 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 1ﾊｺ400ｹ FE
83 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
84 PB00561 1 BKT ＢＫＴ FE
85 S31575 1 SW, PRESSURE ＳＷ プレッシャ FE 正圧用 POSITIVE PRESSURE
86 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
87 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
88 S3158R 1 SW, PRESSURE ＳＷ プレッシャ FE 負圧用 NEGATIVE PRESSURE
89 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
90 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
91 PG00211 2 COVER カバー PL
92 AA15701 4 GUIDE, CLAMP ガイド クランプ OT
93 H5298A 16 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
81
BA-BASE-2 MODULES 1/8
BA-ベース-2 モジュール 1/8 QK03503
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
94 W1012A 16 WASHER, CONICAL ワッシャ 皿 M-5-L FE
95 PT00160 4 GUIDE ガイド FE
96 PM02970 16 ROLLER ローラ FE
97 PM35900 16 PIN, ROLLER ピン ローラ FE
98 N4018A 16 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
99 H21468 8 PIN, PARALLEL ピン 平行 MS5-10 FE
100 PM01363 8 GUIDE ガイド FE
101 H5292T 16 BOLT, HEX SOCKET ボルト 六角穴 M04X022 1ﾊｺ500ｹ FE
102 W1011A 16 WASHER, CONICAL ワッシャ 皿 M-4-L FE
103 H2063A 8 PIN, SPRING ピン スプリング 5ﾟX18 OT
104 PM01201 4 PIN, GUIDE ピン ガイド FE
105 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 1ﾊｺ100ｹ FE
106 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
82
