BA-BASE-2 MODULES 2/
BA-ベース-2 モジュール 2/ QK03503
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM01150 2 GUIDE ガイド FE
2 H5294A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
3 W1011A 12 WASHER, CONICAL ワッシャ 皿 M-4-L FE
4 PM01170 1 GUIDE ガイド FE
5 H5294A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
6 W1011A 4 WASHER, CONICAL ワッシャ 皿 M-4-L FE
7 PM01160 2 GUIDE ガイド FE
7.1 AA15404 2 BELT ベルト OT
8 H5294A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
9 W1011A 16 WASHER, CONICAL ワッシャ 皿 M-4-L FE
10 PM01181 2 GUIDE ガイド FE
10.1 PT00290 2 BLOCK, STOPPER ブロック ストッパ FE
10.2 K5359H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 1ﾊｺ500ｹｲﾘ ﾊｺ FE
11 H5294A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
12 W1011A 8 WASHER, CONICAL ワッシャ 皿 M-4-L FE
13 PT00220 14 RETAINER 押え FE
14 K5359H 28 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
15 PT00210 14 RETAINER 押え FE
16 H5275A 28 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
17 W1010A 28 WASHER, CONICAL ワッシャ 皿 M-3-L FE
18 XB00770 2 BELT, TIMING ベルト タイミング OT
84
85

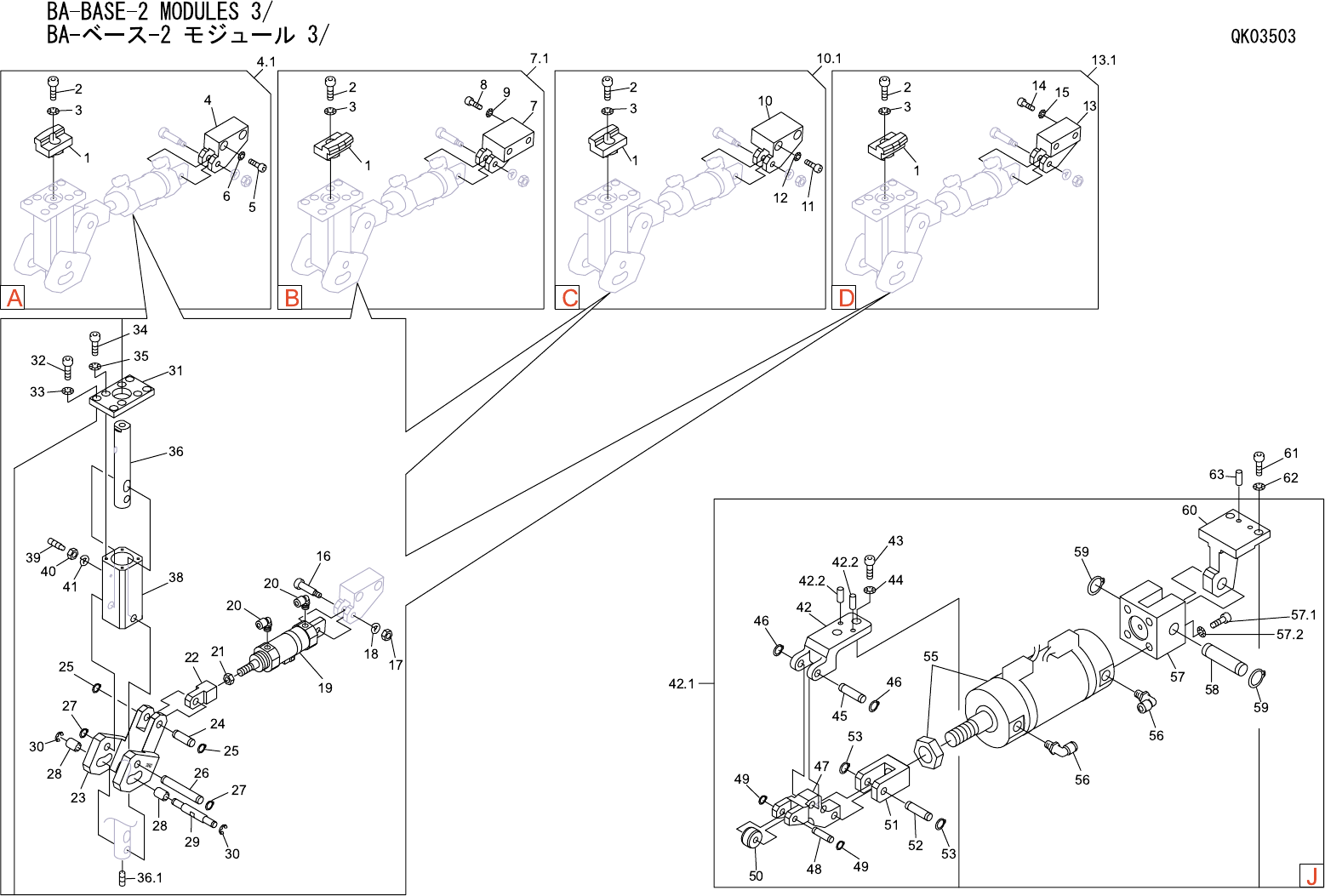

BA-BASE-2 MODULES 3/
BA-ベース-2 モジュール 3/ QK03503
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM01110 4 JAW 爪 FE
2 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 1ﾊｺ100ｹ FE
3 W1014A 4 WASHER, CONICAL ワッシャ 皿 M-8-H FE
4 PM01292 1 BKT, CYLINDER ＢＫＴ シリンダ FE
4.1 AA13507 1 CLAMPER クランパ OT
5 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
6 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
7 PM01312 1 BKT, CYLINDER ＢＫＴ シリンダ FE
7.1 AA13606 1 CLAMPER クランパ OT
8 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
9 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
10 PM01322 1 BKT, CYLINDER ＢＫＴ シリンダ FE
10.1 AA13706 1 CLAMPER クランパ OT
11 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
12 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
13 PM01302 1 BKT, CYLINDER ＢＫＴ シリンダ FE
13.1 AA13405 1 CLAMPER クランパ OT
14 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
15 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
16 H2188A 8 PIN ピン CLBDGH8-25 FE
17 N1085A 4 NUT, HEX ナット 六角 M 6 P=1.0 FE
18 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
19 XS00860 4 CYLINDER, AIR シリンダ エアー OT
20 Y3049G 4 UNION, ELBOW ユニオン エルボ KJL06-01S (ｼﾛ) OT
21 N1012K 8 NUT, HEX ナット 六角 NT-03(SMC) FE
22 PM01013 4 KNUCKLE ナックル FE
23 PM01023 8 LEVER レバー FE
24 H21870 8 PIN ピン CDGH10-30 FE
25 S1031A 4 CIR-CLIP サークリップ STW 10 OT
26 H2185L 8 PIN ピン CCGH10-65 FE
27 S1031A 4 CIR-CLIP サークリップ STW 10 OT
28 R50015 16 ROLLER ローラ IRT815 OT
29 PM01121 16 PIN ピン FE
30 S1025A 16 CIR-CLIP サークリップ ST-EW- 7 OT
31 PM23350 16 PLATE プレート FE
32 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
33 W1012A 4 WASHER, CONICAL ワッシャ 皿 M-5-L FE
