88

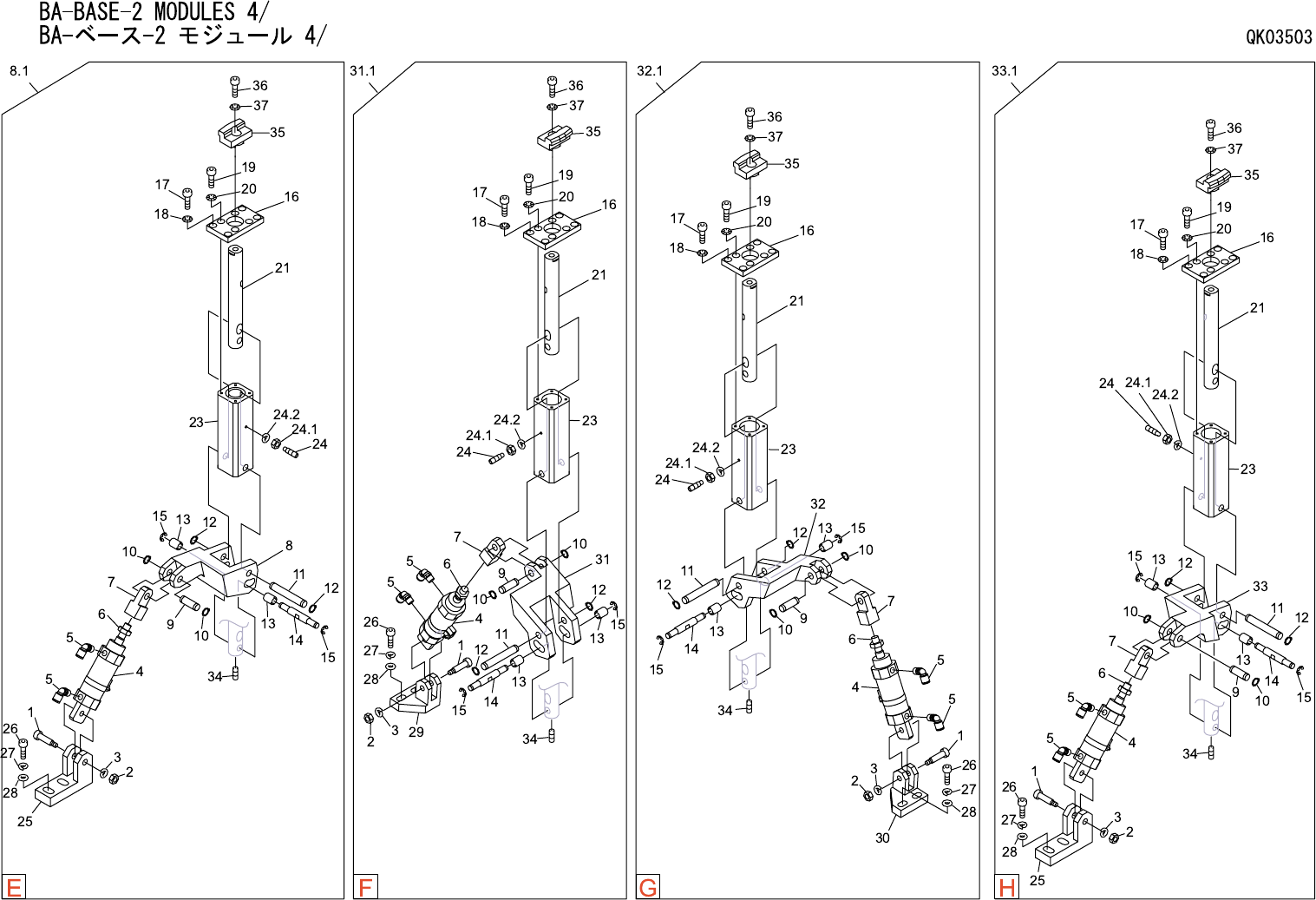

BA-BASE-2 MODULES 3/
BA-ベース-2 モジュール 3/ QK03503
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
34 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
35 W1012A 4 WASHER, CONICAL ワッシャ 皿 M-5-L FE
36 PM01090 4 SHAFT シャフト FE
36.1 N4046A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X008 ｸﾎﾞﾐｻｷ FE
38 PM26010 2 HOLDER ホルダ FE
39 H5501A 2 BOLT ボルト CBBG5-12 FE
40 N1083A 4 NUT, HEX ナット 六角 M 5 P=0.8 3ｼｭ FE
41 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
42 PT00450 4 BKT ＢＫＴ FE
42.1 AA15108 2 CLAMPER クランパ OT
42.2 H20159 4 PIN ピン MS6-15 OT
43 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
44 W1013A 2 WASHER, CONICAL ワッシャ 皿 M-6-H FE
45 H2185D 4 PIN ピン CCGH10-38 FE
46 S1031A 2 CIR-CLIP サークリップ STW 10 FE
47 PM01001 2 LEVER, CLAMP レバー クランプ FE
48 K2187R 2 PIN ピン CDGH8-30 OT
49 S1029A 4 CIR-CLIP サークリップ STW 8 OT
50 R50011 2 ROLLER ローラ NAST8ZZ OT
51 PM00960 4 KNUCKLE ナックル FE
52 H2185D 2 PIN ピン CCGH10-38 FE
53 S1031A 8 CIR-CLIP サークリップ STW 10 OT
55 XS00571 8 CYLINDER, AIR シリンダ エアー OT
56 Y3052A 2 UNION, ELBOW ユニオン エルボ KQL06-02S OT
57 PM01261 4 BKT, CYLINDER ＢＫＴ シリンダ FE
57.1 H5365A 2 BOLT, HEX SOCKET ボルト 六角穴 M10X050 1ﾊｺ50ｹ FE
57.2 W1015A 4 WASHER, CONICAL ワッシャ 皿 M-10-H FE
58 PM25481 4 PIN PIVOT ピン 支点 FE
59 S1035A 8 CIR-CLIP サークリップ STW 16 OT
60 PM01272 4 BKT, CYLINDER ＢＫＴ シリンダ FE
61 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
62 W1013A 8 WASHER, CONICAL ワッシャ 皿 M-6-H FE
63 H20159 16 PIN, PARALLELPIN ピン 平行ピン MS6-15 OT
