PTS-NXT-02.1JE - 第130页
101
BA-BASE-2 MODULES 7/
BA-ベース-2 モジュール 7/ QK03503
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PB14762 1 COVER カバー FE
4 PB14792 1 COVER カバー FE
5 H5297A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
6 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 W1044A 8 WASHER, FLAT ワッシャ 平 4W-5 FE
8 AA15001 2 FIEXIBLE TRACK ケーブルベア OT
9 K41623 2 FIEXIBLE TRACK ケーブルベア 15.4.048-37-104.2 0 FE
10 PB00603 2 BKT ＢＫＴ FE
11 K5262E 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
12 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
13 W1045A 4 WASHER, FLAT ワッシャ 平 4W-6 FE
14 N1085A 4 NUT, HEX ナット 六角 M 6 P=1.0 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE
15 PM39011 2 BKT ＢＫＴ FE
16 K5262A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X010 FE
17 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
18 PM39030 1 BKT ＢＫＴ FE
19 PM39020 1 BKT ＢＫＴ FE
20 H5344A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X035 1ﾊｺ100ｹ FE
21 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
22 W1046A 4 WASHER, FLAT ワッシャ 平 4W- 8 FE
23 PM39040 1 BOLT ボルト FE
24 N1096A 2 NUT, HEX ナット 六角 M12 P=1.75 FE
25 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
26 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
27 PM21390 1 BKT ＢＫＴ FE
28 PM21380 1 BKT ＢＫＴ FE
29 H5343A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X030 1ﾊｺ100ｹ FE
30 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
31 W1046A 6 WASHER, FLAT ワッシャ 平 4W- 8 FE
100
101

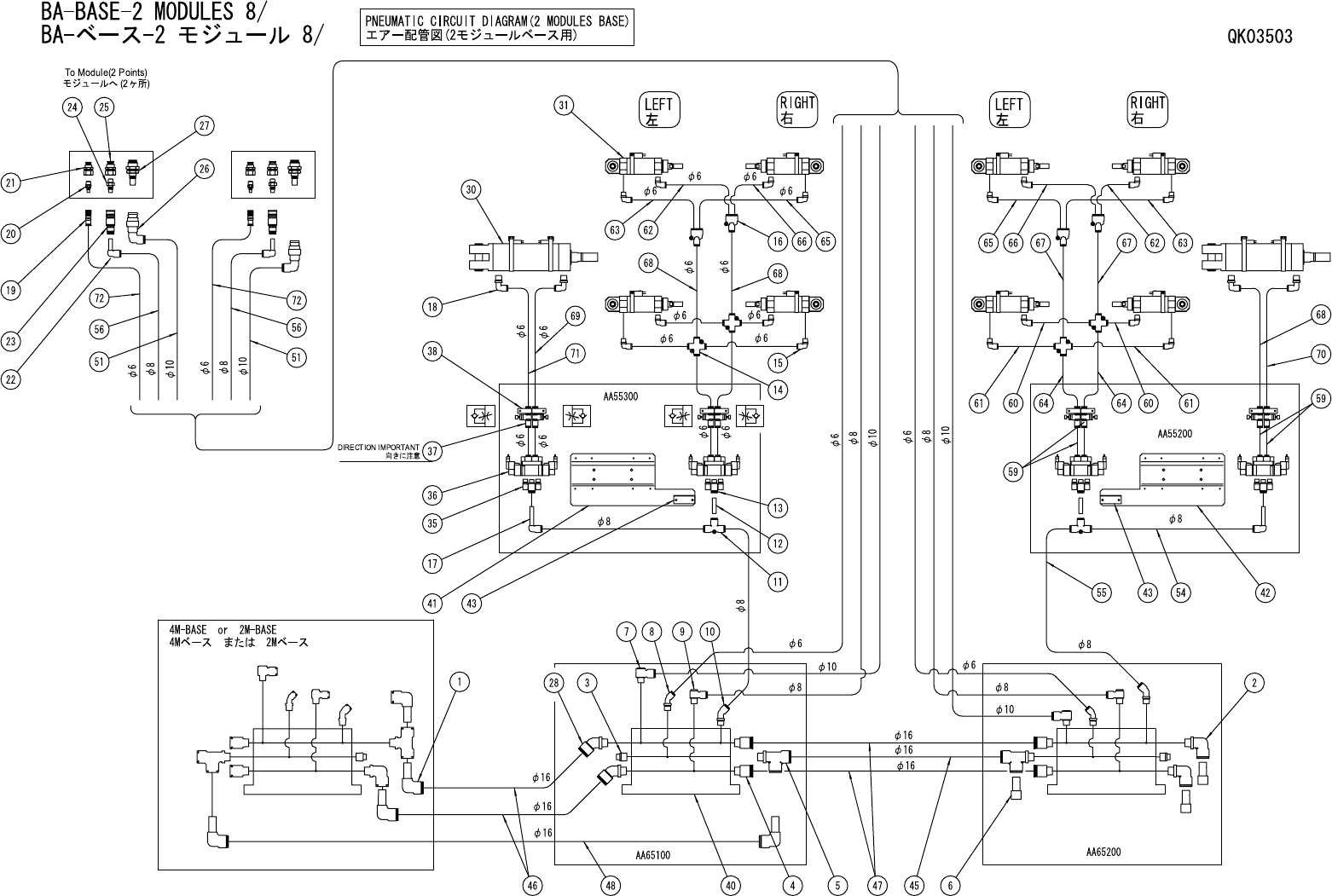

BA-BASE-2 MODULES 8/
BA-ベース-2 モジュール 8/ QK03503
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 A40687 4 ELBOW エルボ KQ2L16-99 PL
2 Y3081G 2 UNION, ELBOW ユニオン エルボ KQ2L16-03S PL
3 H3132K 2 PLUG プラグ 3/8 PL
4 Y30869 4 UNION, HALF ユニオン ハーフ KQ2S16-03S PL
5 Y3043S 2 UNION ユニオン KQ2Y16-03S PL
6 H3145T 3 PLUG プラグ KQ2P16 PL
7 Y3122A 2 UNION, ELBOW ユニオン エルボ KQ2VS10-02S PL
8 Y31010 2 UNION, ELBOW ユニオン エルボ KQ2K06-02S PL
9 Y3082E 2 UNION, ELBOW ユニオン エルボ KQ2VS08-02S PL
10 Y31013 2 UNION, ELBOW ユニオン エルボ KQ2K08-02S PL
11 Y3071H 2 UNION ユニオン KQ2T08-00 PL
12 Y30680 2 UNION ユニオン KQ2N08-99 PL
13 Y30860 4 UNION, HALF ユニオン ハーフ KQ2S08-01S PL
14 Y30377 4 UNION ユニオン KQ2TW06-00 PL
15 Y3049W 16 UNION, ELBOW ユニオン エルボ KJL06-01S PL
16 Y3075A 4 UNION ユニオン KQ2U06-00 PL
17 Y30812 2 ELBOW エルボ KQ2W08-99 PL
18 Y3079A 4 UNION, ELBOW ユニオン エルボ KQ2L06-02S PL
19 S50251 2 SOCKET ソケット CPS E7-6 PL
20 K1161W 2 PLUG プラグ CPP E7-01 PL
21 Y3024A 2 UNION ユニオン PMF6-01 PL
22 A4066R 2 ELBOW エルボ KQ2L08-99 PL
23 S5025X 2 SOCKET ソケット CPS15-8 PL
24 K1161Y 2 PLUG プラグ CPP15-01 PL
25 Y30249 2 UNION ユニオン PMF8-01 PL
26 S5026R 2 SOCKET ソケット KK4S-10L PL
27 K11578 2 PLUG プラグ KK4P-10E PL
28 Y3068Y 2 UNION, ELBOW ユニオン エルボ KQ2K16-03S PL
30 XS00571 2 CYLINDER, AIR シリンダ エアー CDG1BN63-75-C73L PL
31 XS00860 8 CYLINDER, AIR シリンダ エアー CDM2E32-25-C73LS PL
35 S1056E 8 SILENCER サイレンサ AN103-01 PL
36 H1338F 4 VALVE, SOL バルブ ＳＯＬ SY5220-5M0-C6-F2-X274 PL
37 K5340Y 8 CONTROLLER, SPEED コントローラ スピード AS2001F-06 PL
38 H5056N 8 HOLDER ホルダ TMH-06J PL
40 PM01371 2 MANIFOLD, AIR マニホールド エアー PL
41 PB09372 1 BKT ＢＫＴ PL
42 PB09382 1 BKT ＢＫＴ PL
102
