PTS-NXT-02.1JE - 第140页
111
BA-BASE-2M BOX_CONTROL 2/
BA-ベース-2M BOX_コントロール 2/ QK14202
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 H3149K 1 PLUG, COUPLER プラグ カプラ CAL23PF OT
2 S5220A 1 SOCKET, COUPLER ソケット カプラ CAL23SH OT
3 H1059T 1 VALVE, BALL バルブ ボール RP-LL 3/8 OT
4 A4061A 1 ELBOW エルボ 3/8 OT
5 H1282A 3 PIPE, DOUBLE ENDED パイプ 両口 3/8x25 OT
6 Y3043S 1 UNION ユニオン KQ2Y16-03S OT
7 DLBA 2 UNION, ELBOW ユニオン エルボ KQ2L12-16 OT
8 DLBA 2 UNION, ELBOW ユニオン エルボ KQ2L08-12 OT
9 A4066S 2 ELBOW エルボ KQ2L04-08 OT
10 Y3074Z 1 UNION ユニオン KQ2T16-00 OT
11 N2033Y 1 NIPPLE ニップル KQ2N16-99 OT
12 A40687 1 UNION, ELBOW ユニオン エルボ KQL16-99 OT
13 DLBA 2 UNION, ELBOW ユニオン エルボ KQ2K04-M5 OT
21 XH00120 1 FILTER REGULATOR フィルタ レギュレータ OT
22 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
23 XP00530 1 PUMP, VACUUM ポンプ バキューム DOP-300SA OT
24 S31575 1 SW, PRESSURE ＳＷ プレッシャ ISE30-01-65-ML OT
25 S3158R 1 SW, PRESSURE ＳＷ プレッシャ ZSE30-01-65-ML OT
31 PZ13550 1 TUBE チューブ OT TU1611 L=1700
32 PZ13560 1 TUBE チューブ OT TU1611 L=1850
33 PZ13570 1 TUBE チューブ OT TU1611 L=650
34 PZ13580 1 TUBE チューブ OT TU0425 L=500
35 PZ13590 1 TUBE チューブ OT TU0425 L=400
41 PB20931 1 BKT ＢＫＴ FE
42 PB23100 1 BKT ＢＫＴ FE
43 PB20962 1 BKT ＢＫＴ FE
110
111

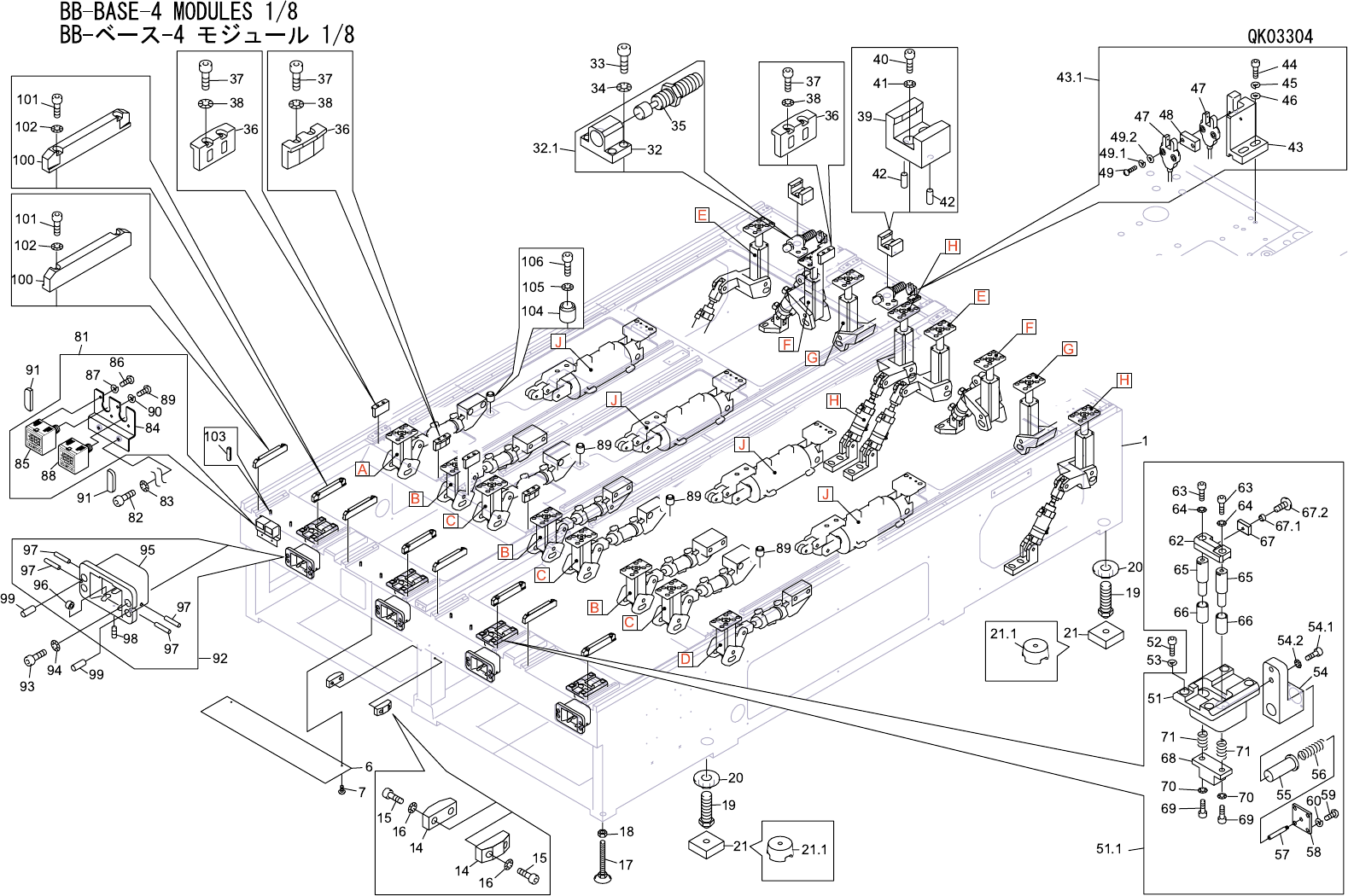

BB-BASE-4 MODULES 1/8
BB-ベース-4 モジュール 1/8 QK03304
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM16394 1 BASE ベース FE
17 H5145E 2 BOLT, LEVELING ボルト レベリング TM-256-4 FE
18 N1096A 2 NUT, HEX ナット 六角 M12 P=1.75 FE
19 WAB5540 4 BOLT, LEVELING ボルト レベリング FE
20 DCAB0131 4 NUT ナット FE
21 GGA8020 4 SHEET シート FE H=900
21.1 GGA8040 4 SHEET, LEVELING シート レベリング FE H=950
32 PM01220 2 BLOCK ブロック FE
32.1 AA15200 2 ABSORBER, SHOCK アブソーバ ショック OT
33 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
34 W1013A 8 WASHER, CONICAL ワッシャ 皿 M-6-H FE
35 A1036B 2 ABSORBER, SHOCK アブソーバ ショック RBC2015 OT
36 PT00020 5 GUIDE ガイド FE
37 H5294A 10 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
38 W1011A 10 WASHER, CONICAL ワッシャ 皿 M-4-L FE
39 PM01193 2 BLOCK ブロック FE
40 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
41 W1014A 4 WASHER, CONICAL ワッシャ 皿 M-8-H FE
42 H20159 4 PIN ピン MS6-15 OT
43 PT00180 2 BKT, SENSOR ＢＫＴ センサ FE
43.1 AA15504 2 SENSOR, PHOTO センサ フォト OT
44 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
45 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
46 W1043A 4 WASHER, FLAT ワッシャ 平 4W-4 FE
47 S40442 4 SENSOR, PHOTO センサ フォト EE-SX770R OT
48 PB10521 2 COLLAR カラー OT
49 K5229A 4 SCREW, C/R PAN 小ネジ 十穴鍋 M03X020 ﾆｯｹﾙﾒｯｷ FE
49.1 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
49.2 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
51 PT00150 2 HOLDER, STOPPER ホルダ ストッパ FE
51.1 AA15307 2 STOPPER ストッパ OT
52 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
53 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
54 PT00460 2 HOLDER, PIN ホルダ ピン FE
54.1 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
54.2 W1013A 4 WASHER, CONICAL ワッシャ 皿 M-6-H FE
55 PM02311 2 PIN, STOPPER ピン ストッパ FE
112
