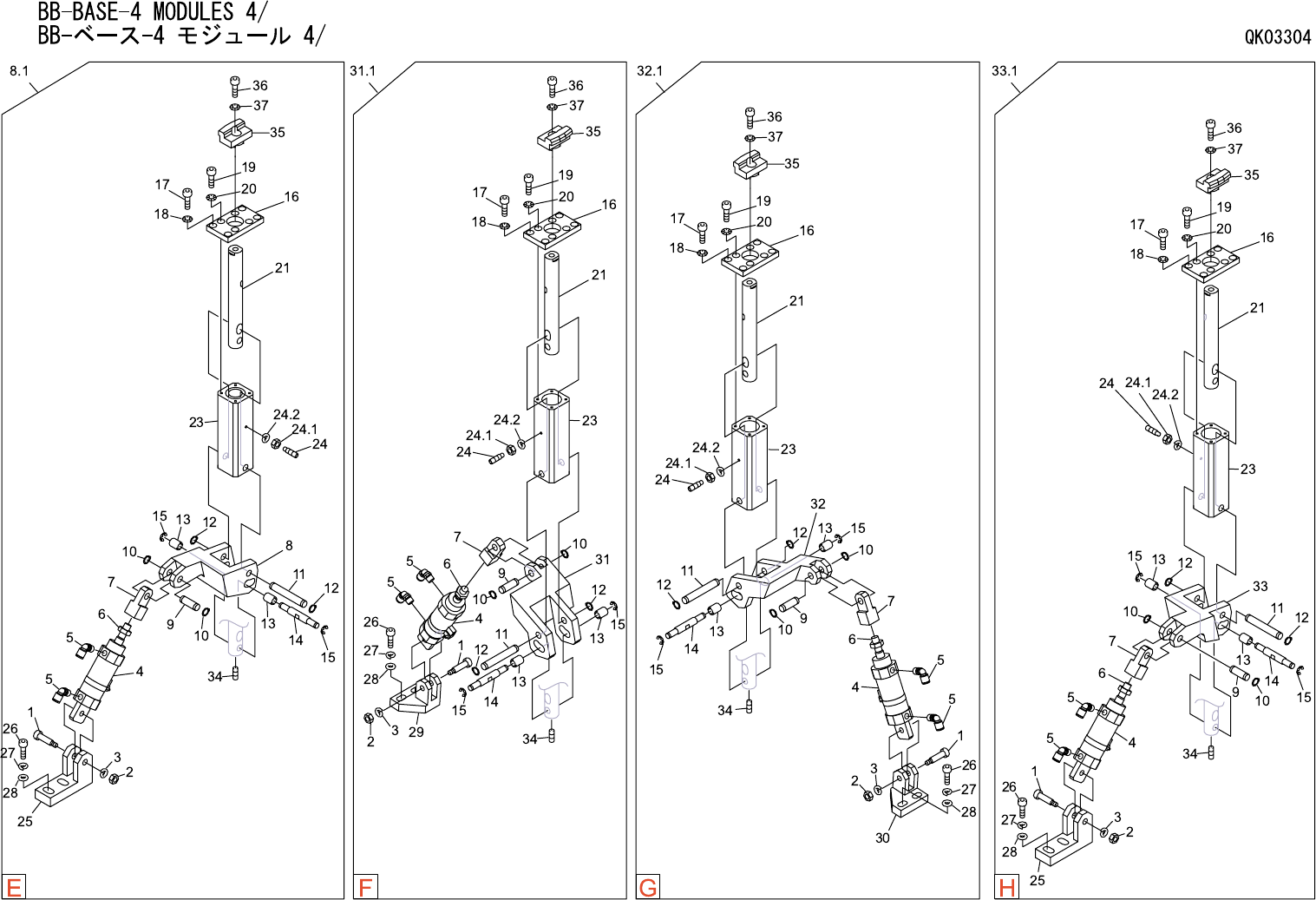

BB-BASE-4 MODULES 4/
BB-ベース-4 モジュール 4/ QK03304
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 H2188A 8 PIN ピン CLBDGH8-25 FE
2 N1085A 8 NUT, HEX ナット 六角 M 6 P=1.0 FE
3 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 XS00860 8 CYLINDER, AIR シリンダ エアー OT
5 Y3049W 16 UNION, ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
6 N1012K 16 NUT ナット NT-03 OT
7 PM01013 8 KNUCKLE ナックル FE
8 PM01033 2 LEVER レバー FE
8.1 AA13805 2 CLAMPER クランパ OT
9 H21870 8 PIN ピン CDGH10-30 OT
10 S1031A 16 CIR-CLIP サークリップ STW 10 OT
11 H2185L 8 PIN ピン CCGH10-65 OT
12 S1031A 16 CIR-CLIP サークリップ STW 10 OT
13 R50015 16 ROLLER ローラ IRT815 OT
14 PM01120 8 PIN ピン FE
15 S1025A 16 CIR-CLIP サークリップ ST-EW- 7 OT
16 PM23350 8 PLATE プレート FE
17 H5298A 32 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
18 W1012A 32 WASHER, CONICAL ワッシャ 皿 M-5-L FE
19 H5298A 32 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
20 W1012A 32 WASHER, CONICAL ワッシャ 皿 M-5-L FE
21 PM01100 8 SHAFT シャフト FE
23 PM26020 8 HOLDER ホルダ FE
24 H5501A 8 BOLT ボルト CBBG5-12 OT
24.1 W1083A 8 WASHER, A ワッシャ Ａ AW26 OT
24.2 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
25 PM01332 4 BKT, CYLINDER ＢＫＴ シリンダ FE
26 H5326A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
27 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M 1ﾊｺ3000ｹｲﾘ ﾊｺｶﾞｲ FE
28 W1045A 8 WASHER, FLAT ワッシャ 平 4W- 6 FE
29 PM01342 2 BKT, CYLINDER ＢＫＴ シリンダ FE
30 PM01352 2 BKT, CYLINDER ＢＫＴ シリンダ FE
31 PM01052 2 LEVER レバー FE
31.1 AA14105 2 CLAMPER クランパ OT
32 PM01064 2 LEVER レバー FE
32.1 AA14005 2 CLAMPER クランパ OT
33 PM01043 2 LEVER レバー FE
