PTS-NXT-02.1JE - 第158页
129
BB-BASE-4 MODULES 5/
BB-ベース-4 モジュール 5/ QK03304
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
73 PB24780 1 BKT ＢＫＴ FE
74 K10403 1 COUNTER カウンタ H7ET-NV-300 OT
75 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
76 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
77 PB14800 1 BKT ＢＫＴ FE
78 K5215A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ FE
79 N10113 1 NUT ナット GMP21 5301 9050 OT
注1:中国簡体字/中国繁体字
Note.1:Simplified Chinese/Traditional Chinese
128
129

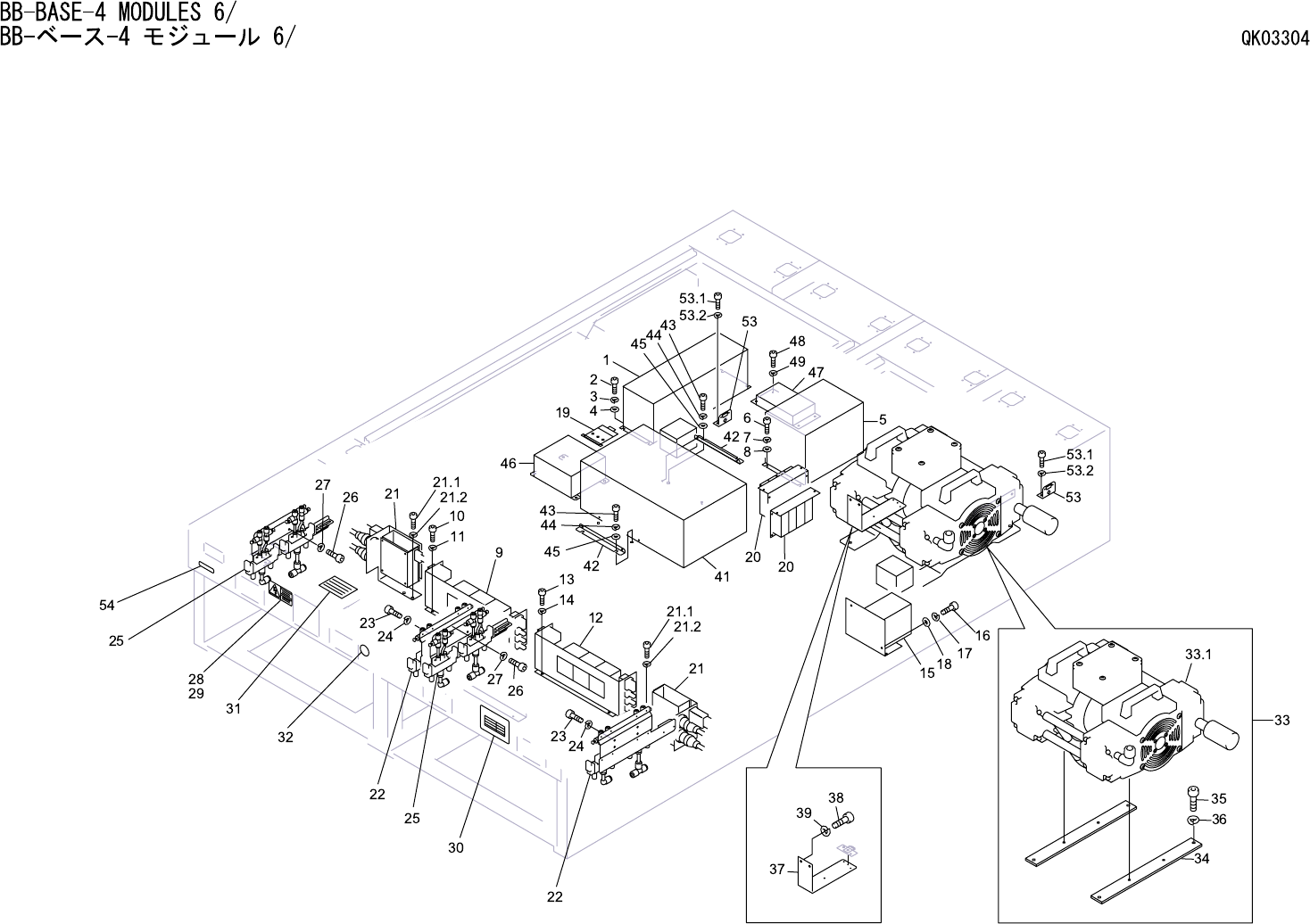

BB-BASE-4 MODULES 6/
BB-ベース-4 モジュール 6/ QK03304
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 AJ03901 1 BOX, ELECTRIC ＢＯＸ 電気 OT
2 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
3 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
4 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
5 AJ04001 1 BOX, ELECTRIC ＢＯＸ 電気 OT
6 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
7 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
8 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
9 AJ04102 1 BKT ＢＫＴ OT
10 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
11 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
12 AJ04202 1 BKT ＢＫＴ OT
13 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
14 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
15 AJ06904 1 BKT ＢＫＴ OT
16 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
17 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
18 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
19 AJ11302 1 BREAKER ブレーカ OT
20 AJ11101 2 BOARD, PRINTED CIRCUIT 基板 プリント OT
21 AJ11404 2 BOARD, PRINTED CIRCUIT 基板 プリント OT
21.1 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
21.2 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
22 AA55205 2 VALVE バルブ OT
23 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
24 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
25 AA55305 2 VALVE バルブ OT
26 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
27 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
28 PZ05801 1 SEAL シール PL 英語/日本語 English/Japanese
29 PZ05811 1 SEAL シール PL 注1 Note.1
30 PZ07832 1 SEAL シール PL
31 PZ08221 1 SEAL シール PL
32 RX00191 1 NAMEPLATE 銘板 OT
33 AA14903 1 PUMP, VACUUM ポンプ バキューム OT
33.1 XP00530 1 PUMP, VACUUM ポンプ バキューム OT
34 PB00542 2 BRIDGE ブリッジ FE
