HK-HEAD-8 NOZZELS 4/
HK-ヘッド-8ノズル 4/ QK01703
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
70 PX00211 1 NAMEPLATE 銘板 PL
71 AA0BW02 1 PIN, REFERENCE ピン 基準 OT
72 H5267A 2 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
73 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
194
195

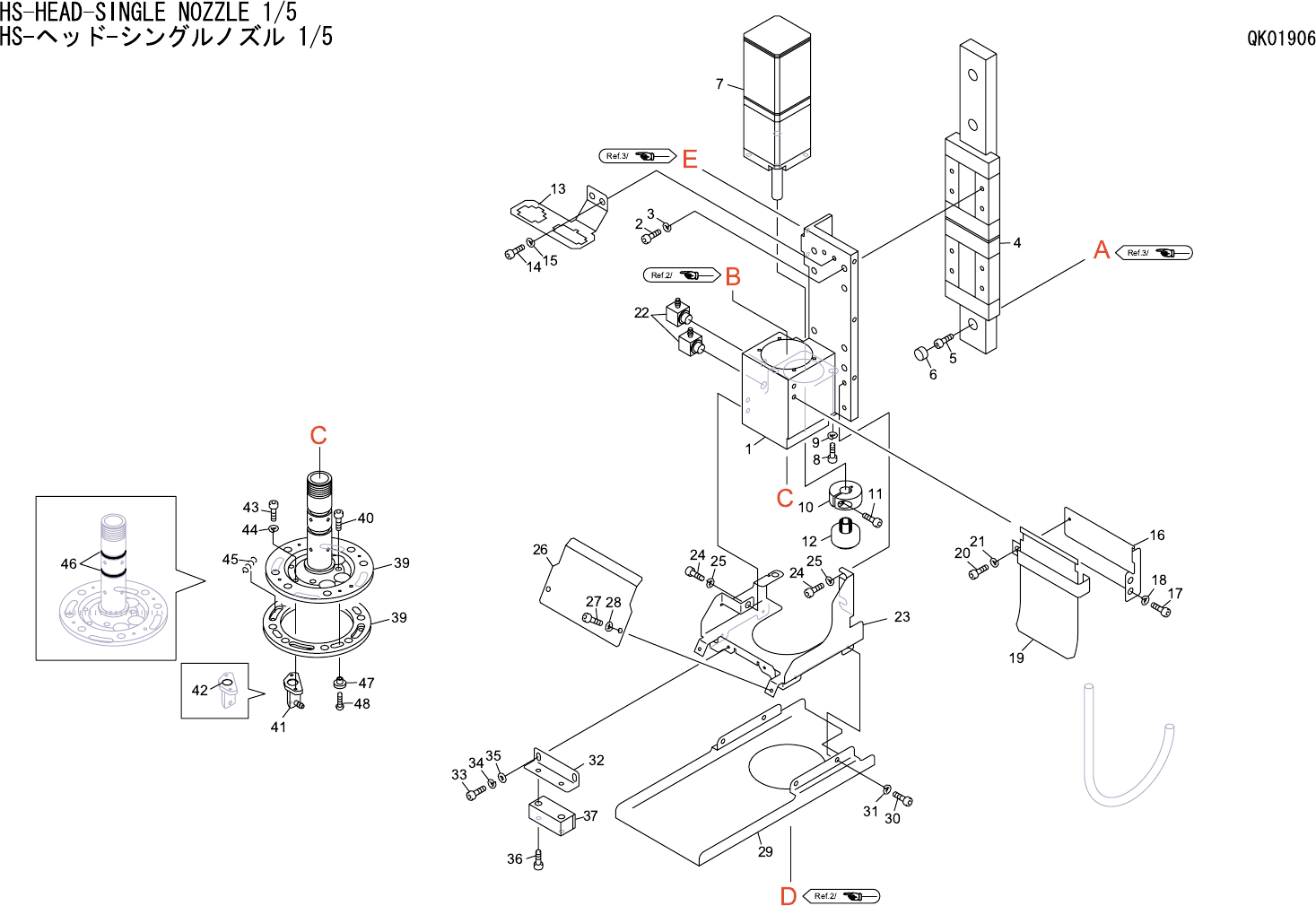

HS-HEAD-SINGLE NOZZLE 1/5
HS-ヘッド-シングルノズル 1/5 QK01906
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM20771 1 SLIDER スライダ AL
2 H5275A 7 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE 1.96N･m
3 W1021A 7 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 XG00121 1 GUIDE, RAIL ガイド レール OT
5 H5274A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE 1.96N･m
6 . 6 CAP キャップ OT
7 XM00143 1 MOTOR, AC SERVO モータ ＡＣサーボ SGMMJ-A2E2A-FJ15 OT
8 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE 1.47N･m
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PM04631 1 COLLAR カラー FE
11 H5268Z 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X008 FE 0.975N･m
12 PM05961 1 GEAR ギヤ FE
13 PB06243 1 BKT, TERMINAL ＢＫＴ ターミナル AL
14 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE 1.47N･m
15 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 PB15161 1 BKT, WIRING ＢＫＴ 配線 FE
17 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE 1.47N･m
18 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 PB15140 1 BKT, RETAINER ＢＫＴ 押え OT
20 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE 0.44N･m
21 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
22 A4068G 2 ELBOW エルボ M-5ALU-3 OT
23 PB17064 1 BKT, COVER ＢＫＴ カバー FE
24 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE 1.47N･m
25 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PB12991 1 HOLDER, STRAP 受け 当て AL
27 H5264T 2 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE 0.44N･m
28 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
29 PB17072 1 COVER カバー FE
30 H5264A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X003 FE 0.44N･m
31 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
32 PB17201 1 BKT ＢＫＴ FE
33 H5264T 2 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE 0.44N･m
34 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
35 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
36 H5429X 2 BOLT, HEX SOCKET ボルト 六角穴 SSH-M03X010 OT
37 S40289 1 SENSOR, PHOTO センサ フォト EX-26B-PN OT
