HS-HEAD-SINGLE NOZZLE 4/ HS-ヘッド-シングルノズル 4/ QK01906 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 PB24370 1 BKT ＢＫＴ AL 2 PS00830 1 SHEET シート OT 3 PS00493 1 SHEET シ…
205

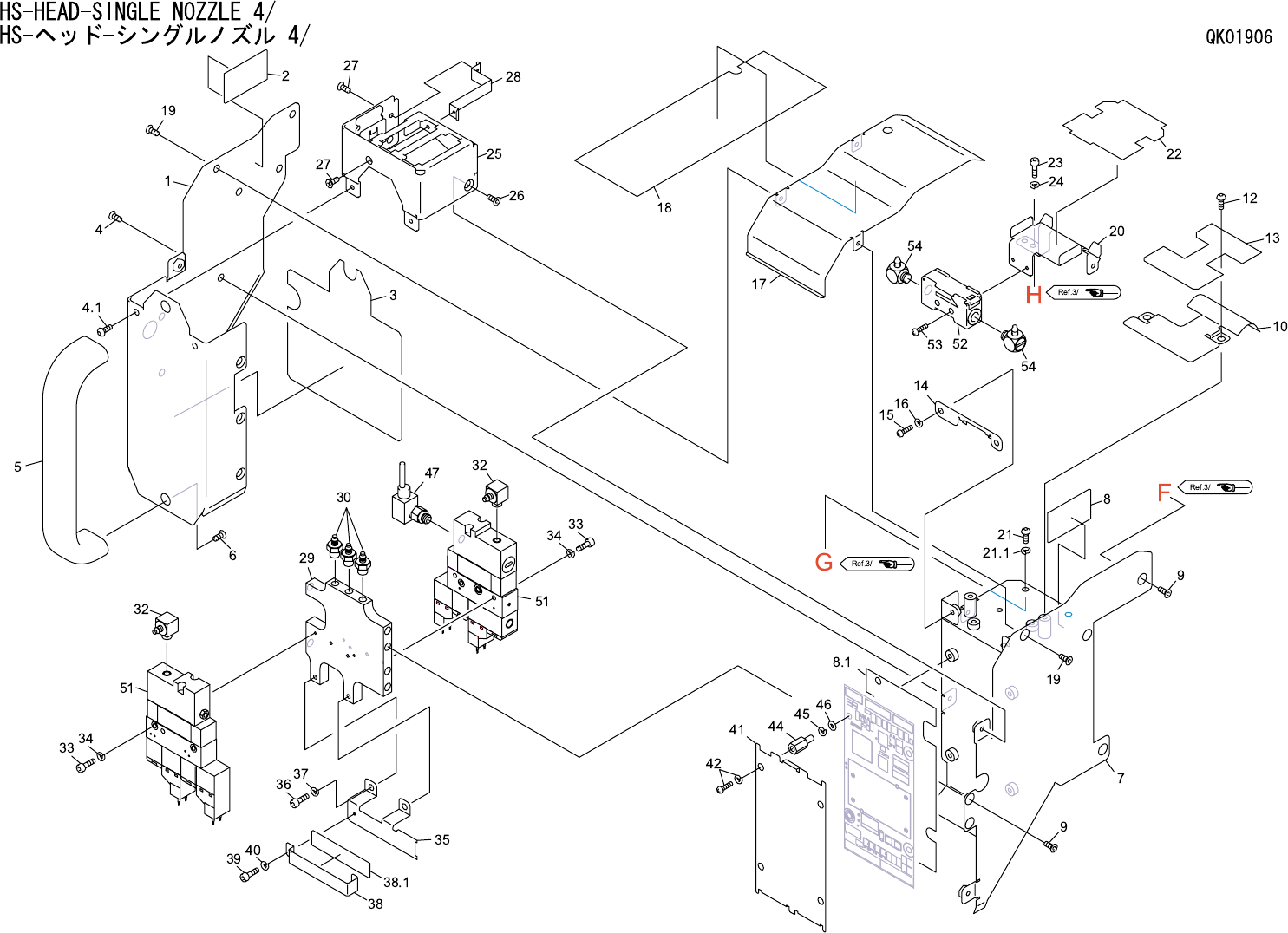

HS-HEAD-SINGLE NOZZLE 4/
HS-ヘッド-シングルノズル 4/ QK01906
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PB24370 1 BKT ＢＫＴ AL
2 PS00830 1 SHEET シート OT
3 PS00493 1 SHEET シート OT
4 K5357H 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
4.1 K5255H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X005 FE
5 PJ02873 1 HANDLE ハンドル OT
6 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
7 PB15093 1 BKT ＢＫＴ OT
8 PS00830 1 SHEET シート OT
8.1 PS00453 1 SHEET シート OT
9 K5357H 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
10 PB15183 1 BKT, RETAINER ＢＫＴ 押え FE
12 K5255H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X005 FE
13 PS00481 1 SHEET シート OT
14 PB09054 1 BKT ＢＫＴ FE
15 K5178L 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
16 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 PB15101 1 COVER, UPPER カバー 上 FE
18 PS00471 1 SHEET シート OT
19 K5357G 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004 FE
20 PB15173 1 BKT ＢＫＴ FE
21 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
21.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 PS00463 1 SHEET シート OT
23 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE 0.88N･m
24 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
25 PB24381 1 BKT ＢＫＴ AL
26 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
27 K5169H 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
28 PB09782 1 BKT ＢＫＴ FE
29 PM38860 1 MANIFOLD マニホールド AL
30 N2030T 3 NIPPLE ニップル M-5AU-4 OT
32 A4068G 2 ELBOW エルボ M-5ALU-3 OT
33 H5268H 4 BOLT, HEX SOCKET ボルト 六角穴 M02X012 FE 0.35N･m
34 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
35 PB15152 1 BKT, WIRING ＢＫＴ 配線 FE
36 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE 1.47N･m
206
HS-HEAD-SINGLE NOZZLE 4/
HS-ヘッド-シングルノズル 4/ QK01906
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
37 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 PB15130 1 BKT, RETAINER ＢＫＴ 押え FE
38.1 PS00820 1 SHEET シート OT
39 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 OT 0.44N･m
40 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
41 PB11641 1 COVER カバー FE
42 K51990 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 ﾅﾍﾞｾﾑｽ P4 FE
44 S32275 4 SPACER スペーサ BSL-308N OT
45 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
46 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
47 S4033G 1 SENSOR, PRESSURE センサ 圧力 PSE543-M5 OT
51 XB01442 2 VALVE, AIR バルブ エアー OT
52 XS01581 1 SENSOR センサ OT
53 K5177A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X014 ｽﾃﾝﾚｽ FE 0.88N･m
54 A4068H 2 ELBOW エルボ M-5ALU-4 OT
