MC-NOZZLE STATION (NC03B)
MC-ノズル ステーション (NC03B) QK12703
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 AA96804 1 HOLDER ホルダ OT
2 PM34596 1 HOLDER ホルダ AL
3 PJ01460 3 PIN, PARALLEL ピン 平行 PL
4 PM04922 1 PIN ピン FE
5 PM35031 2 PIN, REFERENCE ピン 基準 FE
6 PS00600 1 SHEET シート PL
7 AA0HH00 1 GUIDE ガイド OT
8 PM34542 1 GUIDE ガイド FE
9 PZ12980 1 PIN, GUIDE ピン ガイド OT
10 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
11 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE 1.5N･m
12 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
13 AA96501 1 BLOCK ブロック OT
14 PM34552 1 BLOCK ブロック FE
15 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
16 R5013A 2 ROLLER, NEEDLE ローラ ニードル ﾟ3X17.8 OT
17 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE 1.5N･m
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 PB20131 1 DOG, SW ドッグ ＳＷ FE
20 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE 0.4N･m
21 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
22 PZ05021 1 SPRING, TENSION スプリング 引張 FE
23 PB19931 1 SHUTTER シャッタ FE
24 PM34583 4 PIN, GUIDE ピン ガイド FE
25 K51692 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ) FE 0.4N･m
26 PX00080 1 NAMEPLATE 銘板 PL
27 PX01980 1 SEAL, BAR CODE シール バーコード PL
28 PX02130 1 SEAL, BAR CODE シール バーコード PL
236
237

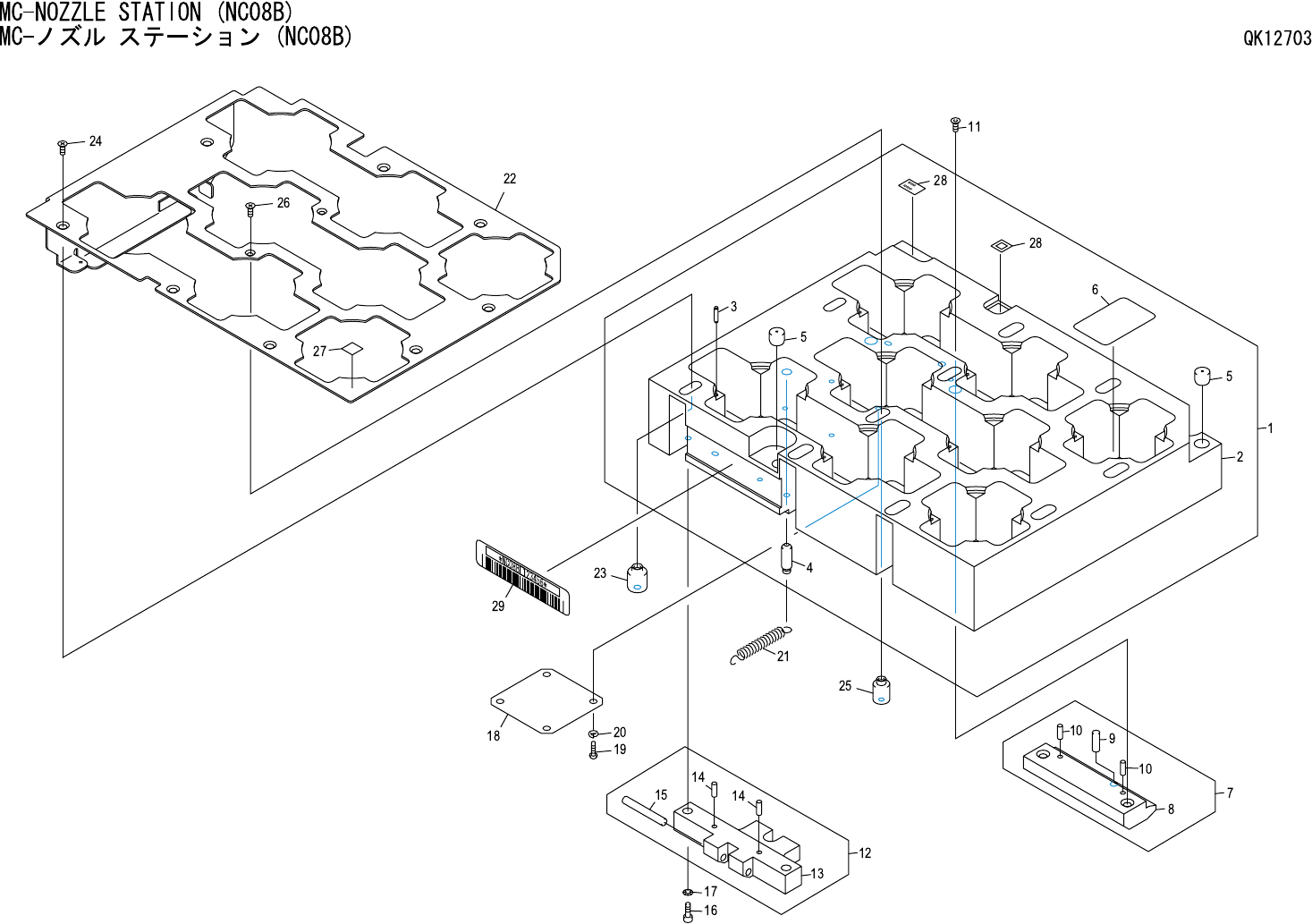

MC-NOZZLE STATION (NC08B)
MC-ノズル ステーション (NC08B) QK12703
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 AA96905 1 HOLDER ホルダ OT
2 PM34607 1 HOLDER ホルダ AL
3 PJ01460 8 PIN, PARALLEL ピン 平行 PL
4 PM04922 1 PIN ピン FE
5 PM35031 2 PIN, REFERENCE ピン 基準 FE
6 PS00610 1 SHEET シート PL
7 AA0HK00 1 GUIDE ガイド OT
8 PM34562 1 GUIDE ガイド FE
9 PZ12980 1 PIN, GUIDE ピン ガイド OT
10 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
11 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE 0.9N･m
12 AA96701 1 BLOCK ブロック OT
13 PM34572 1 BLOCK ブロック FE
14 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
15 R5014A 1 ROLLER, NEEDLE ローラ ニードル ﾟ3X21.8 OT
16 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE 1.5N･m
17 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 PB20140 1 DOG, SW ドッグ ＳＷ FE
19 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE 0.4N･m
20 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
21 PZ05021 1 SPRING, TENSION スプリング 引張 FE
22 PB19942 1 SHUTTER シャッタ FE
23 PM34583 8 PIN, GUIDE ピン ガイド FE
24 K51692 8 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ) FE 0.4N･m
25 PM47750 2 PIN, GUIDE ピン ガイド FE
26 K5169T 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ｽﾃﾝﾚｽ) FE 0.2N･m
27 PX00090 1 NAMEPLATE 銘板 PL
28 PX01990 1 SEAL, BAR CODE シール バーコード PL
29 PX02140 1 SEAL, BAR CODE シール バーコード PL
