MC-NOZZLE STATION (NC8LB)
MC-ノズル ステーション (NC8LB) QK12703
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 AA97004 1 HOLDER ホルダ OT
2 PM34618 1 HOLDER ホルダ AL
3 PJ01460 8 PIN, PARALLEL ピン 平行 PL
4 PM04922 1 PIN ピン FE
5 PM35032 2 PIN, REFERENCE ピン 基準 FE
6 PS00620 1 SHEET シート PL
7 PS00840 1 SHEET シート PL
8 AA0HK00 1 GUIDE ガイド OT
9 PM34562 1 GUIDE ガイド FE
10 PZ12980 1 PIN, GUIDE ピン ガイド OT
11 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
12 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE 0.9N･m
13 AA96701 1 BLOCK ブロック OT
14 PM34572 1 BLOCK ブロック FE
15 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
16 R5014A 1 ROLLER, NEEDLE ローラ ニードル ﾟ3X21.8 OT
17 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE 1.5N･m
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 PB20140 1 DOG, SW ドッグ ＳＷ FE
20 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE 0.4N･m
21 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
22 PB21640 1 PLATE プレート FE
23 K51845 6 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE 0.4N･m
24 W1020H 6 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
25 PZ05021 1 SPRING, TENSION スプリング 引張 FE
26 PB19952 1 SHUTTER シャッタ FE
27 PM34583 10 PIN, GUIDE ピン ガイド FE
28 K51692 10 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ) FE 0.4N･m
29 PX00090 1 NAMEPLATE 銘板 PL
30 PX02000 1 SEAL, BAR CODE シール バーコード PL
31 PX02150 1 SEAL, BAR CODE シール バーコード PL
240
241

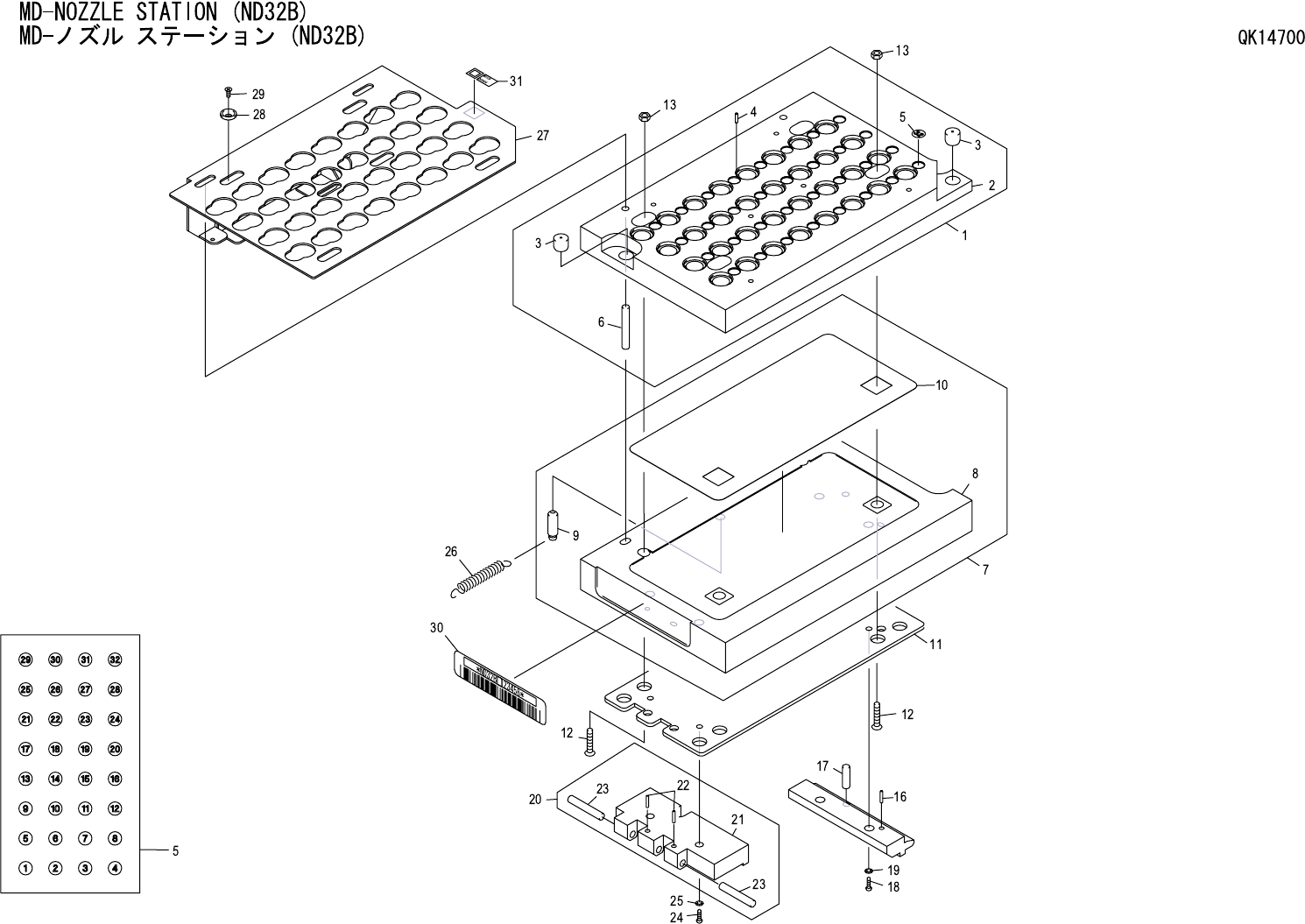

MD-NOZZLE STATION (ND32B)
MD-ノズル ステーション (ND32B) QK14700
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 AA03Y03 1 HOLDER ホルダ OT
2 PM38112 1 HOLDER ホルダ AL
3 PM35031 2 PIN, REFERENCE ピン 基準 FE
4 PZ10120 32 PIN ピン OT
5 PX00070 1 NAMEPLATE 銘板 PL
6 R5013C 2 ROLLER, NEEDLE ローラ ニードル ﾟ3X19.8 OT
7 AA03Z00 1 PLATE, LOWER プレート 下 OT
8 PM38120 1 PLATE, LOWER プレート 下 AL
9 PM04922 1 PIN ピン FE
10 PS00141 1 SHEET シート PL
11 PB11221 1 PLATE, REFERENCE プレート 基準 FE
12 K5360H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M4X25 FE 2.0N･m
13 N1081T 4 NUT, HEX ナット 六角 M 4 3ｼｭ FE
14 AA89601 1 GUIDE ガイド OT
15 PM30860 1 GUIDE ガイド FE
16 H21925 1 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
17 R5012A 1 ROLLER, NEEDLE ローラ ニードル ﾟ3X 9.8 OT
18 K5255H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X005 FE 0.9N･m
19 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
20 AA89702 1 BLOCK ブロック OT
21 PM30871 1 BLOCK ブロック FE
22 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
23 R5013A 2 ROLLER, NEEDLE ローラ ニードル ﾟ3X17.8 OT
24 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE 0.9N･m
25 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
26 PZ05021 1 SPRING, TENSION スプリング 引張 FE
27 PB11384 1 SHUTTER シャッタ FE
28 PM06841 6 PIN ピン FE
29 K51692 6 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ) FE 0.4N･m
30 PX02240 1 SEAL, BAR CODE シール バーコード OT
31 PX02250 1 SEAL, BAR CODE シール バーコード OT
