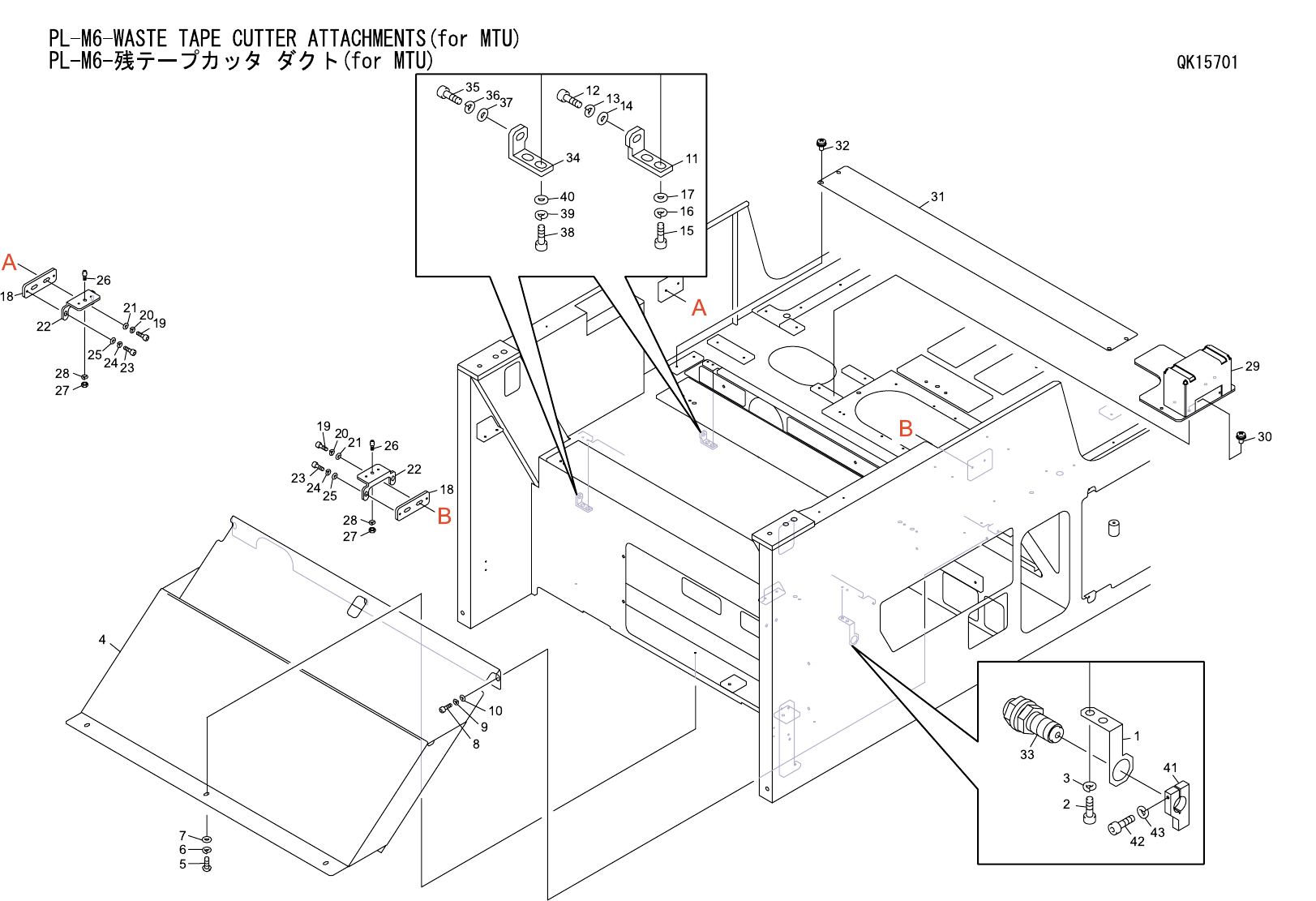

PL-M6-WASTE TAPE CUTTER ATTACHMENTS(for MTU)
PL-M6-残テープカッタ ダクト(for MTU) QK15701
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PB01911 1 BKT ＢＫＴ FE
2 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE 4N･m
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 PB22891 1 DUCT ダクト FE
5 N4093A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X010 FE 4N･m
6 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
8 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE 13N･m
9 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
11 PB02013 1 ADJUSTER アジャスタ FE
12 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE 4N･m
13 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
15 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE 4N･m
16 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
18 PB08082 2 PLATE プレート FE
19 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE 4N･m
20 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
21 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
22 PB03384 2 BKT，DUCT ＢＫＴ ダクト FE
23 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE 4N･m
24 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 PM07082 2 PIN, ROUND ピン 丸 FE
27 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 PB09932 1 STAND スタンド FE
30 K5174F 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
31 PB14571 1 COVER 蓋 FE
32 K5174E 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X006 P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
33 S5221A 1 SOCKET, COUPLER ソケット カプラ MC-06SCB OT
34 PB07942 1 ADJUSTER アジャスタ FE
35 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE 4N･m
36 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M 1 FE
37 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
