PP-M3-DOUBLE CONVEYOR 1/18
PP-M3-ダブルコンベア 1/18 QK05201
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PB00860 1 BKT, SW ＢＫＴ ＳＷ FE
2 PB00870 1 BKT, SW ＢＫＴ ＳＷ FE
3 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 1ﾊｺ500ｹ FE 3.23N･m
4 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
5 S4077M 2 SENSOR, PHOTO センサ フォト PM-L44P 3M OT
6 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 1ﾊｺ500ｹ FE 1.96N･m
7 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
8 PM03430 2 GUIDE ガイド FE
9 K5357M 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
10 PM03420 2 GUIDE ガイド FE
11 K5357M 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
12 PB13601 1 BKT ＢＫＴ FE
13 H5297A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X008 1ﾊｺ400ｹ FE
14 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
22 H1063K 2 VALVE, MECHANICAL バルブ メカニカル VM123-M5-01 OT
23 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 1ﾊｺ500ｹ FE 3.92N･m
24 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
25 Y30827 4 UNION, HALF ユニオン ハーフ KQ2H06-M5 OT
26 PB01800 1 BKT, VALVE ＢＫＴ バルブ FE
27 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 1ﾊｺ400ｹ FE
28 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
29 H1063K 2 VALVE, MECHANICAL バルブ メカニカル VM123-M5-01 FE
30 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 1ﾊｺ500ｹ FE 3.92N･m
31 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
32 Y30827 4 UNION, HALF ユニオン ハーフ KQ2H06-M5 OT
33 PM08966 1 PLATE, BASE プレート ベース AL
34 H5322H 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 ﾕﾆｸﾛﾒｯｷ FE 12.74N･m
35 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M 1ﾊｺ3000ｹｲﾘ ﾊｺｶﾞｲ FE
36 H5289B 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE 3.92N･m
37 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
38 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 1ﾊｺ400ｹ FE
39 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
40 PM18090 1 PIN, LOCATING ピン 位置決め FE
41 H2092W 10 PIN, PARALLEL ピン 平行 3ﾟX6 Aｼｭ(M6) OT
284
285

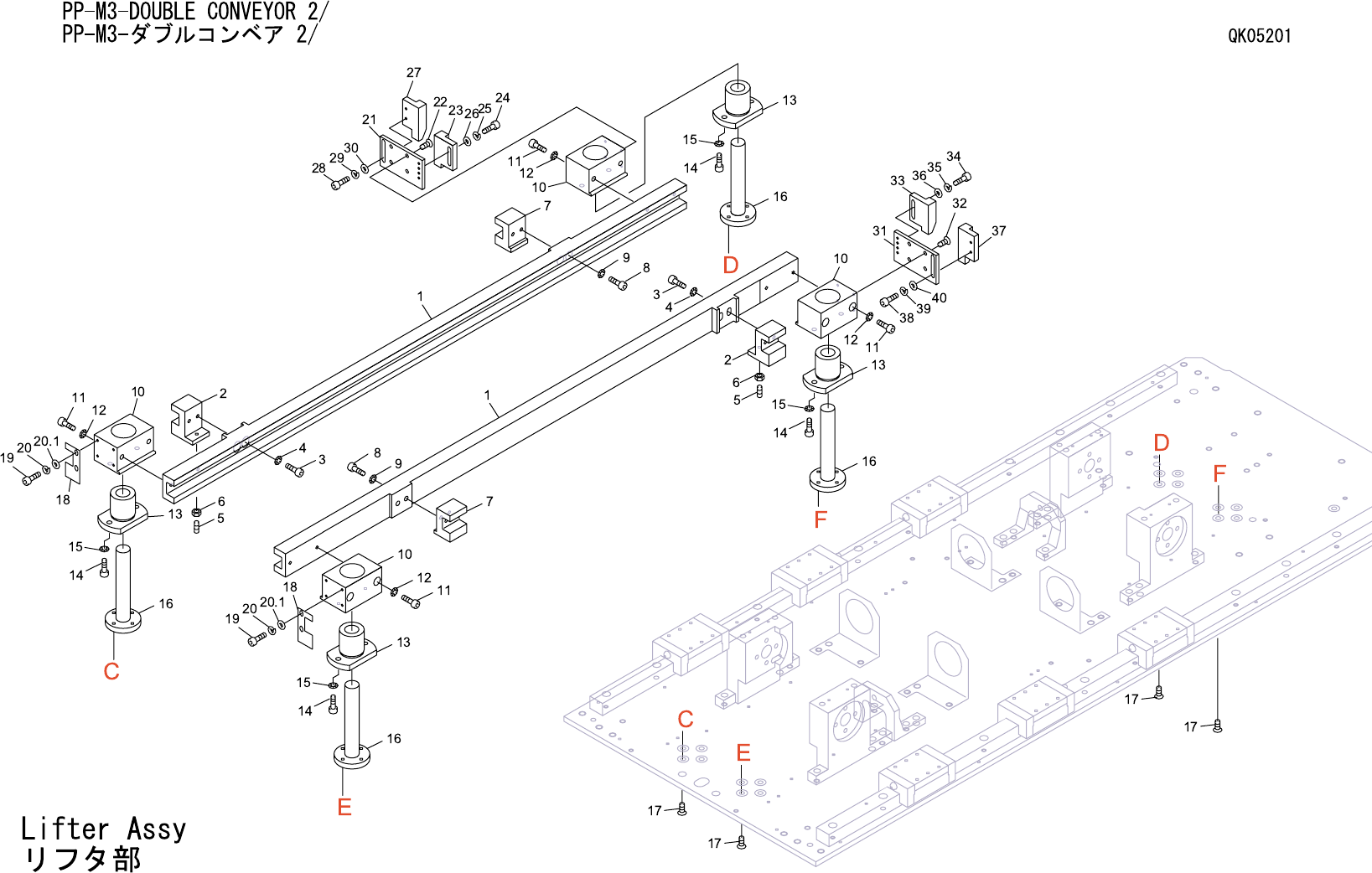

PP-M3-DOUBLE CONVEYOR 2/
PP-M3-ダブルコンベア 2/ QK05201
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM02151 2 LIFTER リフタ FE
2 PM03400 2 GUIDE ガイド FE
3 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 1ﾊｺ500ｹ FE 3.92N･m
4 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
5 N4032A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X012 ｸﾎﾞﾐｻｷ FE
6 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE 1.47N･m
7 PM03410 2 GUIDE ガイド FE
8 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 1ﾊｺ500ｹ FE 3.92N･m
9 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
10 PM02161 4 HOLDER ホルダ FE
11 H5293A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X025 1ﾊｺ500ｹ FE 3.92N･m
12 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
13 H3255S 4 BUSHING ブシュ LMH12UU FE
14 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 1ﾊｺ500ｹ FE 3.92N･m
15 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 PM02070 4 SHAFT シャフト FE
17 K5359H 16 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 1ﾊｺ500ｹｲﾘ ﾊｺ FE 1.96N･m
18 PB17371 2 DOG ドッグ FE
19 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 1ﾊｺ500ｹ FE 1.96N･m
20 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
20.1 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
21 PB01131 1 PLATE プレート FE
22 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE 0.88N･m
23 PM13770 1 DOG ドッグ FE
24 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 1ﾊｺ500ｹ FE 1.96N･m
25 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
26 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
27 PM08880 1 DOG ドッグ FE
28 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 1ﾊｺ500ｹ FE 1.96N･m
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
30 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
31 PB01141 1 PLATE プレート FE
32 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE 0.88N･m
33 PM13780 1 DOG ドッグ FE
34 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 1ﾊｺ500ｹ FE 1.96N･m
35 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
36 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
