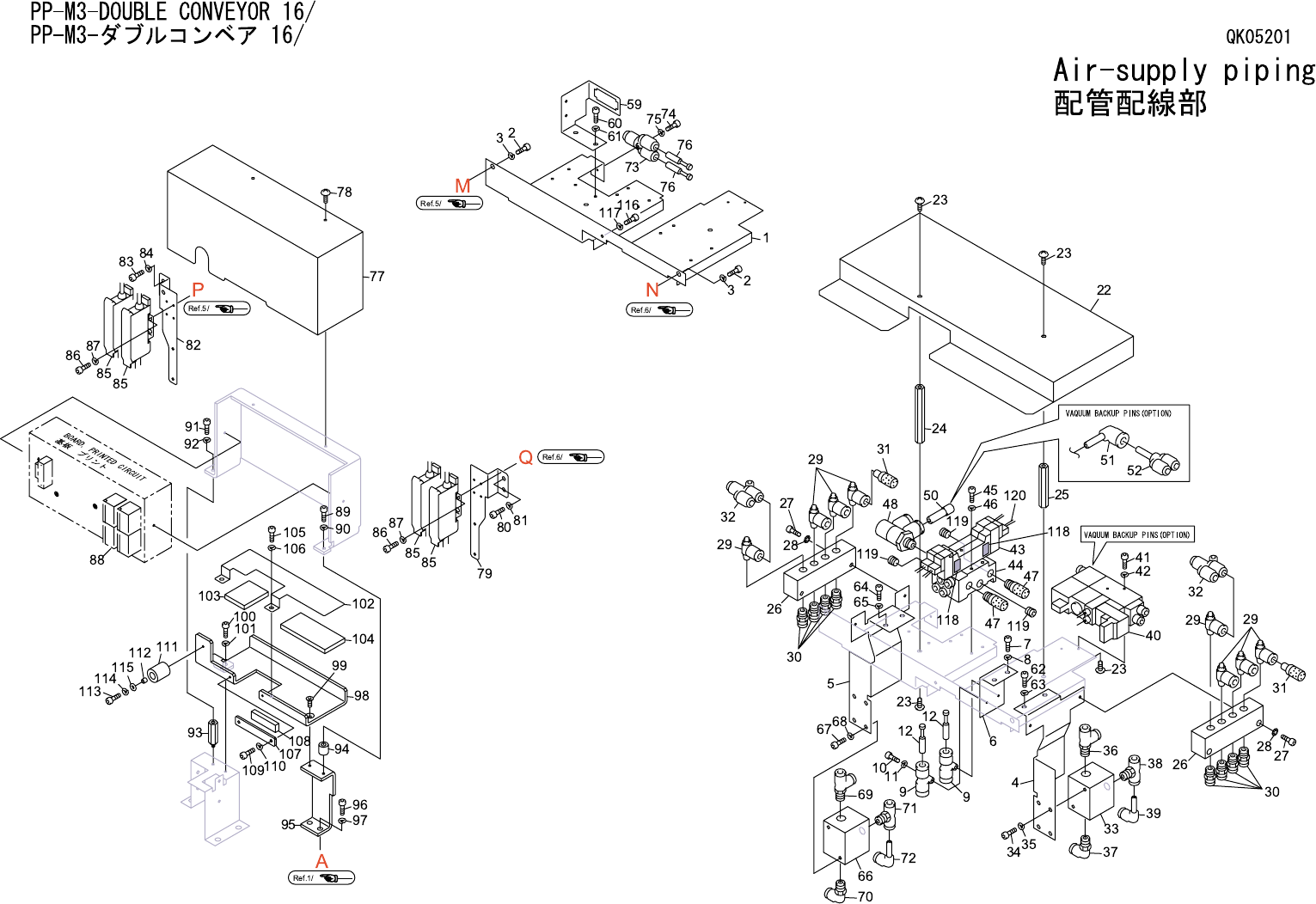

PP-M3-DOUBLE CONVEYOR 16/
PP-M3-ダブルコンベア 16/ QK05201
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PB08124 1 BKT，SOL ＢＫＴ ＳＯＬ FE
2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE 7.84N･m
3 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 PB08131 1 BKT ＢＫＴ FE
5 PB08142 1 BKT ＢＫＴ FE
6 PB08151 1 BKT ＢＫＴ FE
7 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE 3.92N･m
8 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 Y3027D 2 UNION ユニオン 6R-00U OT
10 H5263A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X018 1ﾊｺ500ｹ FE 1.96N･m
11 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 H3127C 2 PLUG プラグ PP6 OT
22 PB08191 1 COVER カバー FE
23 K5209A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
24 PM04520 1 STAND スタンド FE
25 PM13820 1 STAND スタンド FE
26 PM13611 2 MANIFOLD マニホールド AL
27 H5291A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE 3.92N･m
28 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
29 K5342D 8 CONTROLLER, SPEED コントローラ スピード AS2201F-01-06S(ｼﾛ) OT
30 Y3063A 8 UNION, HALF ユニオン ハーフ KJH06-01S OT
31 S1056H 2 SILENCER サイレンサ AN103-KM06 OT
32 Y3075A 2 UNION ユニオン KQ2U06-00 OT
33 H1050K 1 VALVE, CHECK バルブ チェック C250-01-32W OT
34 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 1ﾊｺ500ｹ FE 3.92N･m
35 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
36 Y30436 1 UNION ユニオン KJY06-01S OT
37 Y3049W 1 UNION, ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
38 Y3034Y 1 UNION ユニオン KJT06-01S(ｼﾛ) OT
39 Y3049X 1 UNION, ELBOW ユニオン エルボ KJL06-99 OT
40 DLPQ (1) GENERATOR, VACUUM 発生器 真空 VJPB-060606-D24L-W OT VAQUUM BACKUP PINS(OPTION)
41 H5283T (2) BOLT, HEX SOCKET ボルト 六角穴 M03X045 1ﾊｺ200ｹ FE VAQUUM BACKUP PINS(OPTION)1.96N･m
42 W1021A (2) WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE VAQUUM BACKUP PINS(OPTION)
43 H1337K 1 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ FE
44 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
45 H5295A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE 3.92N･m
46 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
